L.U.C.A.S SMART Manual 1.0

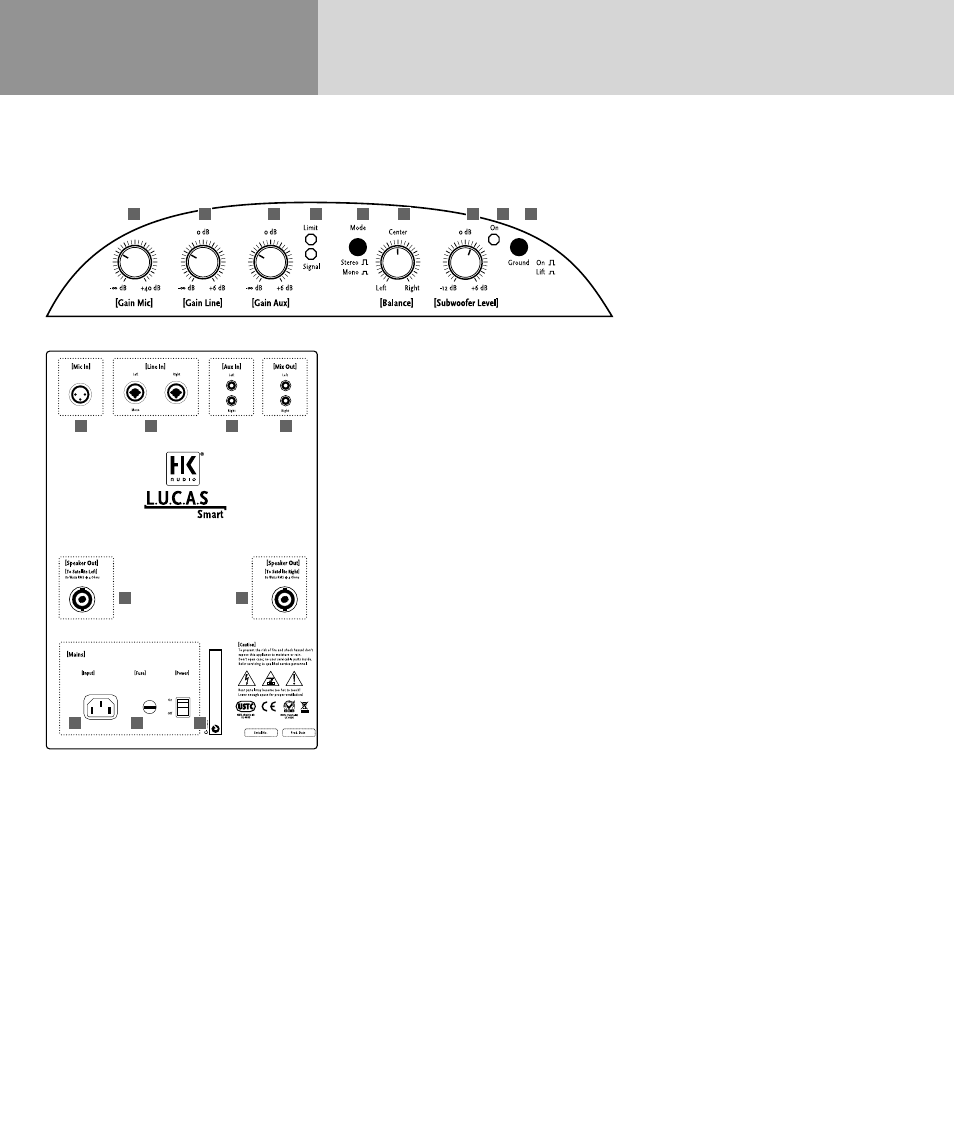

1 L.U.C.A.S SMART’s

Control Features

1 Gain Mic
Con este regulador se ajusta el nivel del micrófono.

Nota: La entrada de micrófono y de Line y Aux In
son regulables de manera totalmente independiente,
aunque también pueden usarse al mismo tiempo.

2 Gain Line
Con este regulador se adapta la etapa de potencia
al nivel de la señal de entrada – de esta forma se
evitan distorsiones en caso de una señal de entrada
demasiado alta.

3 Gain Aux
Con este regulador se adapta la etapa de potencia
al nivel de la señal de entrada – de esta forma se
evitan distorsiones en caso de una señal de entrada
demasiado alta.

4. LEDs de Estado Limitador
Estos LEDs de dos colores indican el estado de limita-
ción multibanda (verde = señal, los limitadores aún
no funcionan / amarillo = los limitadores funcionan
brevemente / amarillo permanente = los limitadores
funcionan de forma ininterrumpida).

5 Modo
Si sólo está disponible una señal de entrada, conéctela
a la entrada izquierda de Line In o bien de Aux In.
Presione el conmutador Modo y sitúelo en Mono.
Ahora se puede reproducir la señal de entrada (mono)
en ambas vías de señales (izquierda y derecha).

6 Balance
Con este regulador se ajusta la relación de volumen
entre los canales derecho e izquierdo.

7. Nivel de Subwoofer
Regulador para adaptar el volumen del subwoofer.
8. Power On LED
Este LED se ilumina si el interruptor Power se
encuentra en On (parte posterior) y contamos con
la correspondiente conexión de red.

9 Ground
Ground lift switch for separating the signal and
chassis ground when you encounter problems with
humming noises. The ground circuit is severed when
you press the button in.

Caution: Never tape over the plug’s ground terminal
– this endangers lives!

10 Mic In
Conector hembra de entrada simétrica electrónica
XLR para la conexión directa de un micrófono.
(pin 1= masa, 2= +, 3= -).

11 Line In Left/Right
Conector hembra de entrada simétrica electrónica
para la señal de la mesa de mezclas (pin 1= masa,
2= +, 3= -). Se puede utilizar también un cable con
conector de jack estéreo (Punta = +, Anilla = -,
Pantalla = Masa).

12 Aux In
Conector de entrada RCA hembra para la mesa de
mezclas (DJ)/ Señal de reproductor de CD.

13 Mix Out
Salida de mezcla para el paso de las señales de Line,
Aux In y Mic In, p. ej. de un cassette, grabador MD
u otros sistemas L.U.C.A.S SMART.

14 Satellite Left y Satellite Right
Conecte los conectores de salida Speakon® con los
satélites L.U.C.A.S SMART.

15. Fusible
Fusible de red. Cuando se producen anomalías en
el funcionamiento, el fusible separa el L.U.C.A.S
SMART de la red y lo protege de daños. Cambie
siempre los fusibles por otros del mismo tipo y
valor.

16. Mains Input
Una el conector a una base de enchufe mediante
