Linear 5 1.0
37
el interruptor Mic/Line para la entrada A y con el regulador Gain B para
la entrada B.
1.2 Conexiones y cableado
Conecte el cable de señal procedente de su fuente musical (Monitor
out, Line out u otro) a los conectores hembra simétricos de entrada
con un cable microfónico XLR/jack. Si desea conectar un micrófono
directamente al altavoz activo LINEAR 5, sin mesa de mezclas, utilice
la entrada A simetrizada y ponga el interruptor Mic/Line en Mic. Utilice
para ello también un cable microfónico XLR/jack simetrizado.
1.3 Puesta en servicio
• Compruebe que el altavoz activo LINEAR 5 esté desconectado.
¡Atención! Compruebe que la indicación de tensión del altavoz activo
LINEAR 5 coincida con la tensión de red. La conexión a una tensión
de red incorrecta puede destruir los componentes electrónicos del
altavoz activo LINEAR 5.
• Cierre los dos reguladores Gain (Gain A/Gain B) (tope izquierdo).
• Al conectar una señal de línea compruebe que ya estén previamente
en funcionamiento todos los componentes restantes conectados.
Tanto la mesa de mezclas conectada como también todas las
fuentes de señal conectadas a él, como teclados, amplificadores de
instrumental, efectos, etc. deben estar conectados. Compruebe que
el interruptor Mic/Line del altavoz activo LINEAR 5 esté correctamente
ajustado (por defecto = Line). El altavoz activo LINEAR 5 debe
conectarse siempre como último, es decir, después de los demás
componentes, y debe desconectarse como primero, es decir, antes
que los aparatos conectados a él.
• Después de activar con el interruptor Power, el ventilador se pone en
marcha brevemente (comprobación del sistema) y se apaga después
de 5 segundos aprox. El ventilador está controlado por temperatura.
Se pone en funcionamiento con volúmenes de sonido muy altos y
realiza una autorregulación dependiente de la temperatura. Durante la
comprobación del sistema, el LED de estado se enciende de color rojo
– se pone verde cuando no hay ningún error y hay aplicada tensión de
red.
• Ponga el regulador Gain en el centro (0 dB /clic central). Si utiliza una
mesa de mezclas para controlar el altavoz activo LINEAR 5, debe
darse preferencia a esta posición de nivel. Si conecta directamente
un reproductor de CD o, por ejemplo, un teclado, según la intensidad
de señal puede girarse completamente a la derecha el regulador Gain
para lograr el máximo volumen.
1.4 Ajustes
• Adaptación del volumen con los reguladores Gain
Adapte la señal de entrada para señales de línea y microfónicas con
estos reguladores y pulsando el interruptor Mic/Line (sólo Input A). Si se
producen distorsiones o sobremodulaciones, compruebe las fuentes de
señal y reduzca allí la señal de salida en la medida de lo posible.
1.5 Orientación
L5 112 FA/ L5 115 FA /L5 112 XA con el HK Audio
DuoTilt™ 3/7

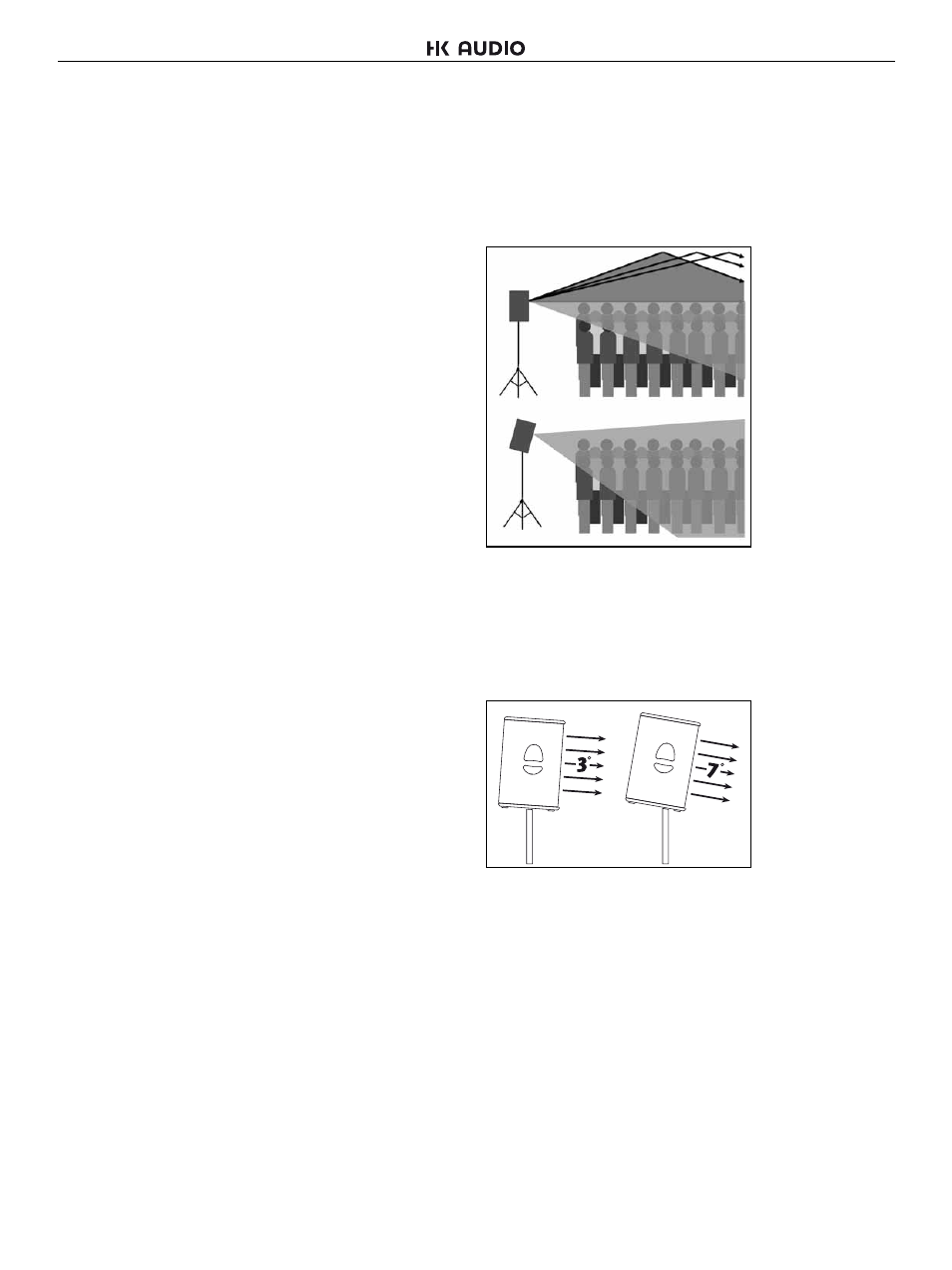

Con el HK Audio DuoTilt™ 3/7, los altavoces activos LINEAR 5 pueden
orientarse horizontalmente. De este modo pueden evitarse o reducirse
las reflexiones perturbadoras en el techo. Con la abertura delantera en
el DuoTilt, el ángulo de inclinación es de 3° y con la trasera de 7°.
Sin DuoTilt™ (arriba) y con DuoTilt™.
Si se utiliza un altavoz activo LINEAR 5 sobre un pie para cajas o barra
distanciadora completamente desplegado, debe usarse el ángulo de
7°. Este ajuste es especialmente apropiado cuando hay que sonorizar
para pocos espectadores que están situados cerca de las cajas de
altavoces. Si tienen que sonorizarse más accesorios, que están lejos de
los altavoces, el ángulo adecuado es de 3° del DuoTilt™.
1.6 Datos técnicos
véase en la página 41
