1. Port réseau DDO-Pro™
Les prises réseau servent à établir un réseau de
communication entre plusieurs CTA 118 Sub.
Des câbles réseau CAT 5 ou des câbles Ethercon
professionnels dotés de connecteurs en métal
peuvent être utilisés comme câbles de connexion.
Reliez la sortie du premier CTA 118 Sub à l’entrée du
suivant, etc.
Remarque : il s’agit ici d’une interface de données à
part entière. Les signaux audio ne sont pas transmis
via le port réseau DDO-Pro™.
Si des réglages (par ex. System filter, Gain, Delay)
doivent être modifiés au niveau du contrôleur,
ceux-ci peuvent être effectués sur le panneau
de commandes de n’importe quel CTA 118 Sub.
L’appareil sert automatiquement de contrôleur
Master. Les modifications de paramètres sont
transmises automatiquement dans le réseau aux
CTA 118 Sub connectés (au maximum 32).
Remarque : les réglages effectués dans le menu «
Utilities » ne sont pas transférés.
Important : si vous souhaitez utiliser un CTA 118
Sub supplémentaire et une enceinte ConTour-
Series™ (CT 108, CT 112, CT 115) comme retour
de proximité ou renfort simultanément avec des
enceintes CTA 208 dans un plus grand système,
NE LE BRANCHEZ PAS EN RÉSEAU ! Dans le cas
contraire, les réglages de l’array médiums/aigus
seraient également repris pour le CT 108, CT 112 ou
CT 115 connecté.
2. Connexions pour
signaux audio
Reliez à l’aide de câbles XLR l’émetteur de signaux
à l’entrée de signaux du premier CTA 118 Sub. Si des
CTA 118 Sub supplémentaires doivent être reliés
à cet émetteur, la connexion doit avoir lieu via les
prises de signaux Through. Le brochage des prises
XLR est le suivant : broche 1=Ground, 2=+, 3=–.
Observez impérativement les consignes figurant au
point 3.1 concernant le signal d’entrée maximum et
le défaut « Digital Clip ».
3. Commande du
contrôleur DDO-Pro™
La commande s’effectue à l’aide des quatre touches
Menu, Enter, UP et Down.
Menu/ Esc : cette touche permet d’ouvrir la
structure du menu du contrôleur ou de quitter un
niveau du menu.
D. Contrôleur DDO-Pro™ ConTour Array™

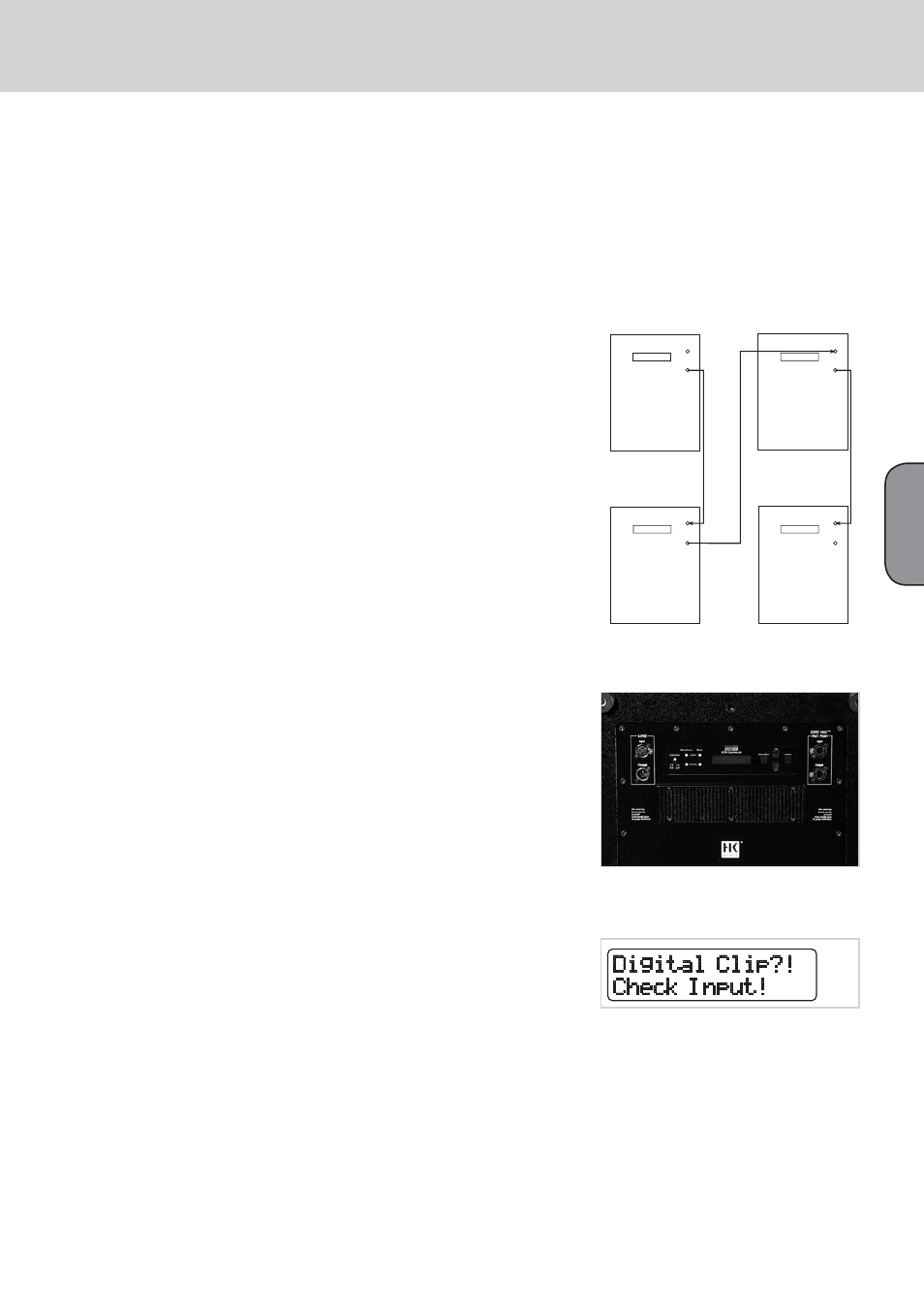

Fig. 16 : réseau DDO-Pro™
Enter : cette touche permet de confirmer les
modifications ou d’ouvrir les différents niveaux du
menu.
Up, Down : ces touches servent à naviguer dans un
niveau du menu ou à augmenter ou à réduire les
paramètres affichés. Respectez les consignes du
Guide rapide/de la structure du menu à la fin du
chapitre.
3.1 Level
Le niveau d’entrée peut être réglé entre –96 dB
et +6 dB par paliers de 0,5 dB. Sélectionnez le
gain souhaité à l’aide des touches Up ou Down et
confirmez votre sélection à l’aide de la touche Enter.
Remarque : le paramètre « Level » modifie le
niveau sonore en aval du convertisseur AN et sert à
adapter différents niveaux sonores (du système). Le
paramètre « Level » n’a cependant pas d’influence
sur le niveau sonore du signal d’entrée en amont du
convertisseur AN. Si le message suivant s’affiche à
l’écran : « Digital Clip ?! Check Input ! », vous devez
impérativement réduire le niveau sonore sur la table
de mixage. Dans ce cas, le convertisseur AN est
saturé et le signal est carré et distordu. Le son est
extrêmement désagréable et finirait par détruire les
étages de puissance et les haut-parleurs.
Astuce : si le niveau sonore du satellite inférieur
de l’array médiums/aigus doit être réduit, par ex.
s’il est accroché très bas et que des auditeurs sont
proches de ce satellite, le niveau sonore « Level
» peut être réduit. Cependant, le niveau sonore
des basses est également abaissé car il dépend du
paramètre « Level ». Par conséquent, augmentez
autant le niveau « Sub Level » que vous avez abaissé
le niveau « Level » pour compenser la différence.
3.2 Keylock – Verrouillage des touches
pour protection contre accès par
des personnes non autorisées
Activation du verrouillage des touches
Le verrouillage des touches protège le Sub CTA
118 contre toute utilisation par des personnes non
autorisées. Pour activer le verrouillage des touches,
appuyez sur la touche « Menu » et naviguez au
moyen de la « flèche vers le haut » ou de la « flèche
vers le bas » jusqu’au point « Keylock » (pour
autant que celui-ci ne soit pas déjà sélectionné).
Appuyez ensuite sur la touche « Enter ». Apparaît
ensuite sur l’écran à cristaux liquides la question
« Are you sure? » (« Êtes-vous sûr ? »). Appuyez
à nouveau sur la touche « Enter » afin d’activer le
verrouillage des touches.
Fig. 17 : panneau de commande du contrôleur
DDO-Pro™
9J7''.IK8 9J7''.IK8
9J7''.IK8 9J7''.IK8
L´indication Digital Clip du convertisseur AN
