Page 9

– 9 –

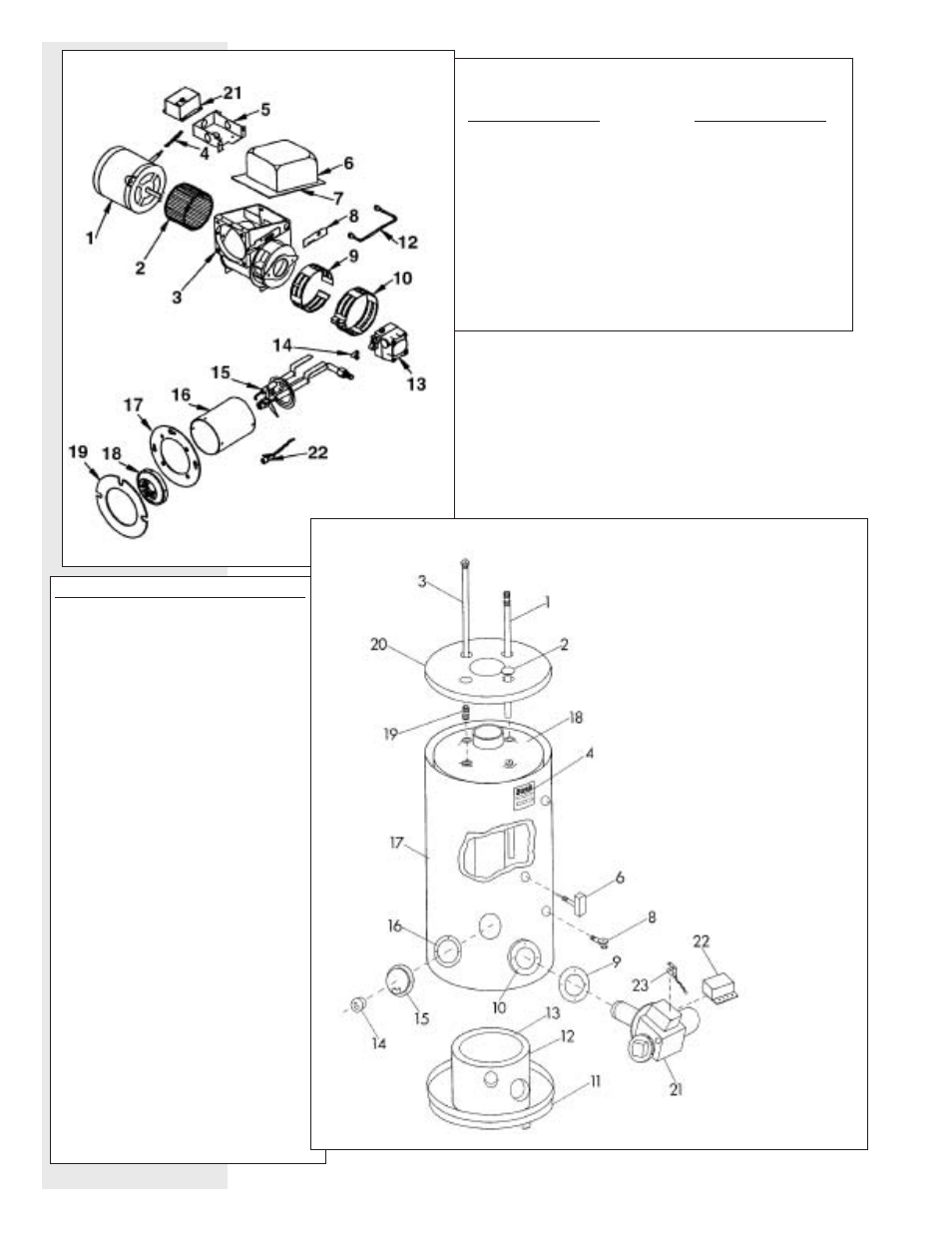

ITEM DESCRIPTION
1. Cold Water Inlet Dip Tube
(N/A 33E & 40E)
2. Plastic
Cap
3. Magnesium Anode Rod
(aluminum avaliable)
4. Name Plate/Rating Label
6. Immersion Well & Aquastat
8. Drain
Valve
9. Mounting Bracket Gasket
10. Burner Mounting Bracket
(part of jacket assembly on Models
20e, 32E through 51 Series; sold
separately on 71E and 120E)
11. Bottom Pan
12. Combustion Chamber Sleeve
13. Combustion Chamber
14. Inspection Block
15. Inspection Door
16. Inspection Door Gasket
17. Heater Jacket
18. Tank
19. Hot Out Nipple
51 Series: 1”
AlI others: 3/4”
50ES: N/A
20. Top Pan
21. Burner
22. Primary Relay
23. Cad Cell
ITEM DESCRIPTION
1. Motor
2. Blower
Wheel
3.
Burner Housing
4. Motor Cord Cover
5. J-Box
6. Transformer
7. Housing
Cover
8. Slot Cover Plate
9. Inner
Air
Band
10. Outer
Air
Band
11. Coupling (not shown)
BURNER COMPONENTS LIST
BURNER COMPONENTS
ITEM DESCRIPTION
12. Oil
Line
Assembly
13. Fuel
Unit
14. Elbow
15. Gun
Assembly
16. Air
Tube
17. Flange
18. Air
Cone
19. Gasket
20. Nozzle
(not shown)
21. Relay
22. Cad
Cell
OIL FIRED WATER HEATER
BOCK TANK ASSEMBLY
PARTS LIST
When ordering repair parts, always give
the part name, model number, size and
serial number.
Handhole cover plate and gasket
(for 50ES only) not shown.
