• Rudder Installation step 5, Page 29.

The photo showing the clevis for the pushrod connected at the innermost hole

on the rudder control horn is incorrect. This photo has been updated (see
at right) to show the clevis in the center hole of the control horn. This is the
correct position.

• Center of Gravity step 2, page 37.

The center of gravity measurement in step 2 and the associated graphic are
both incorrect.  This measurement should be 2–2 3/8 inches (50–60 mm). (The
photo has also been updated at right).

• Control Throw rudder rates, page 38: See updated rudder rates

below.

• Control Throw fl ap rates, page 38: See fl ap rates below.

• Einbau des Seitenruders, Schritt 5 Seite 29.

Das Foto in der Anleitung zeigt den Gabelkopf in dem inneren Loch des

Seitenruderhorns was nicht richtig ist. Das Photo wurde aktualisiert und zeigt
nun den Gabelkopf im mittleren Loch des Ruderhorns. Das ist die korrekte
Position.

• Der Schwerpunkt, Schritt 2 Seite 37.

Der in Schritt 2 auf Seite 37 angegebende Schwerpunkt und das dazugehörige
Foto ist nicht korrekt. Die korrekten Maße sind 50 -60 mm von der
Tragfl ächenvorderkante gemessen. Dieses Photo ist ebenfalls aktualisiert.

• Seitenruderausschläge auf Seite 38: Bitte beachten Sie die unten

aufgeführten korrekten Ausschläge.

• Klappenausschläge auf Seite 38: Bitte beachten

Sie die unten aufgeführten korrekten Ausschläge.

• Installation de la dérive étape 5, page 29.

La photo présente la chape de la tringlerie connectée au trou intérieur du

guignol de la dérive, cette position est incorrecte. En haut à droite vous pouvez
voir la photo de la position appropriée, la chape doit être connectée au trou
central du guignol.

• Centre de gravité étape 2, page 37.

L’emplacement du centre de gravité et la photo associé donnés à l’étape 2
sont incorrects. Le centre de gravité est situé 50-60mm en arrière du bord
d’attaque au niveau de l’emplanture de l’aile. (Photo à droite).

• Valeurs des débattements de la dérive, page 38 : Nouvelles

valeurs ci-contre.

• Valeurs des débattements des volets, page 38 : Nouvelles valeurs

ci-contre.

• Installazione fl ap step 5, pagina 29.

La foto che dimostra la connessione tra la forcella e la squadretta non è

corretta. La foto è stata aggiornata dimostrando il corretto lincaggio posto al
centro della squadretta.

• Centro di gravirà, step 2 pagina 37.

Il centro di gravità misurato nello step 2 ed il disegno associato sono incorretti.
La misura corretta dovrebbe essere 2-2 3/8th pollici (50-60 mm). La foto è
stata corretta ed è riportata qui a destra.

• Movimento direzionale, pagina 38, le misurazioni sono state

corrette, controllare qui a fi anco.

• Movimento fl ap, pagina 38: le misurazioni sono state corrette,

controllare qui a fi anco.

© 2013 Horizon Hobby, Inc.

E-flite is a registered trademarks of Horizon Hobby, Inc.

www.e-fl iterc.com

42664

Created 07/13

PA-20 Pacer 10e

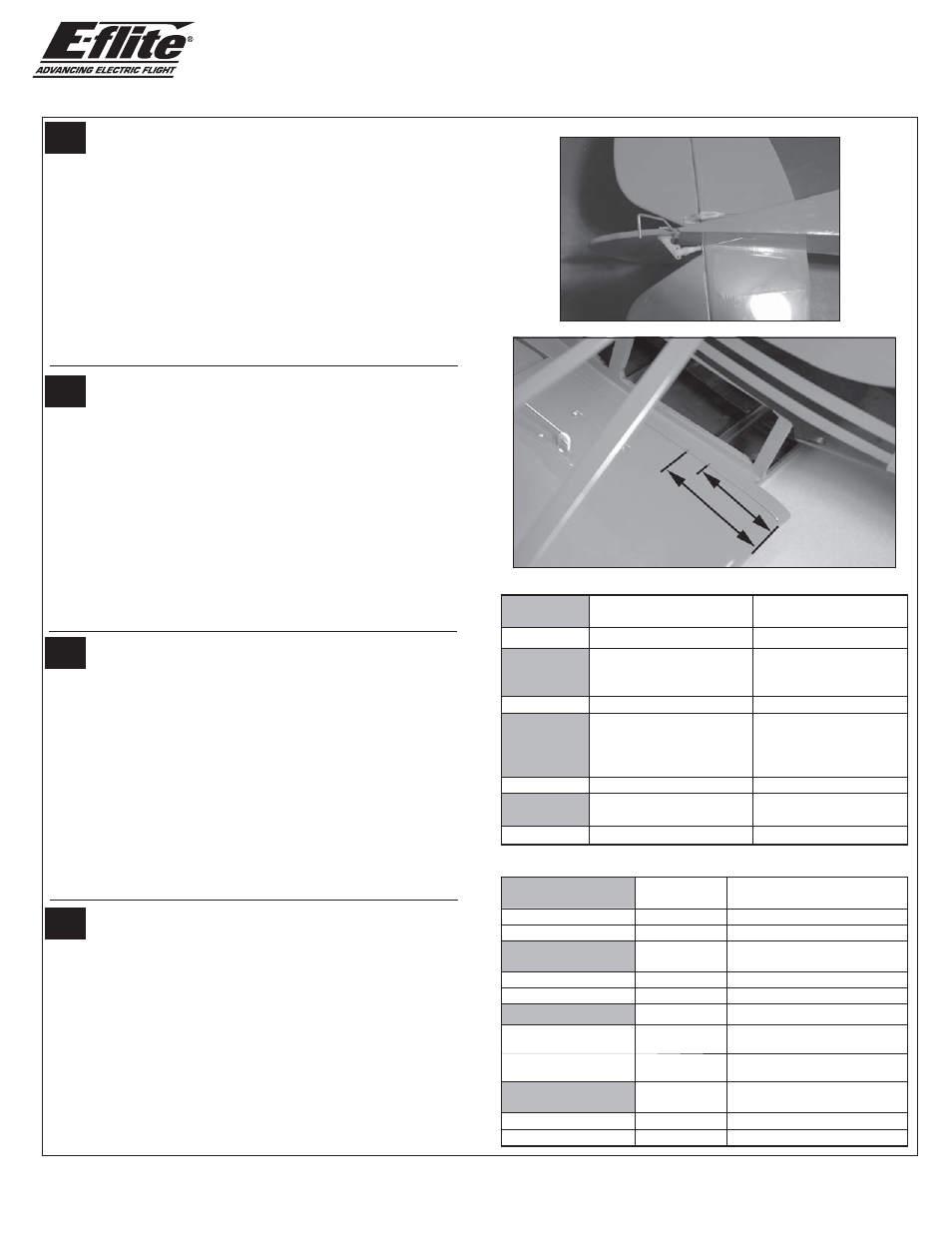

Please see the following corrections to the PA-20 Pacer 10e manual.
Bitte beachten Sie die folgenden Korrekturen der PA-20 Pacer Bedienungsanleitung.
Veuillez consulter les corrections apportées au manuel du PA-20 Pacer 10e, ci-dessous.
Fare attenzione alle correzioni apportate al manuale del PA-20 Pacer 10e.

EN

DE

FR

IT

2–2

3

/

8

inches

(50-60mm)

EN

Flaps

Elevator to Flap

Compensation

Mid fl ap

1/2 inch (12mm) 1/32-inch (1mm) Down Elevator

Full fl ap

1 inch (25mm)

1/8-inch (3mm) Down Elevator

DE

Klappen

Höhenruder zu

Klappenausgleich

Mittlere Klappe

12mm

Höhenruder 1mm nach unten

Klappen voll

25mm

Höhenruder 3mm nach unten

FR

Volets

Mixage Profondeur/volets

Volets en position milieu

Profondeur

12mm

1mm vers le bas

Volets en position basse

Profondeur

25mm

3mm vers le bas

IT

Alette

Compensazione

Elevatore con Flap

Metà fl ap

12mm

1mm Elevatore giù

Max fl ap

25mm

3mm Elevatore giù

EN

Rudder
(high rate)
(25% Expo)

Rudder
(low rate)
(15% Expo)

Right/Left:

1 inch (25mm)

11/16 inch (17mm)

DE

Seitenruder
(Große Ausschläge)
(25% Expo)

Seitenruder
(Kleine Ausschläge)
(15% Expo)

Rechts / Link

25mm

17mm

FR

Dérive
(Grands
débattements)
(25% Expo)

Dérive
(Petits
débattements)
(15% Expo)

Droite/Gauche 25mm

17mm

IT

Direzionale
(high rate)
(25% Expo)

Direzionale
(low rate)
(15% Expo)

Destra/Sinistra 25mm

17mm
