- 28 -

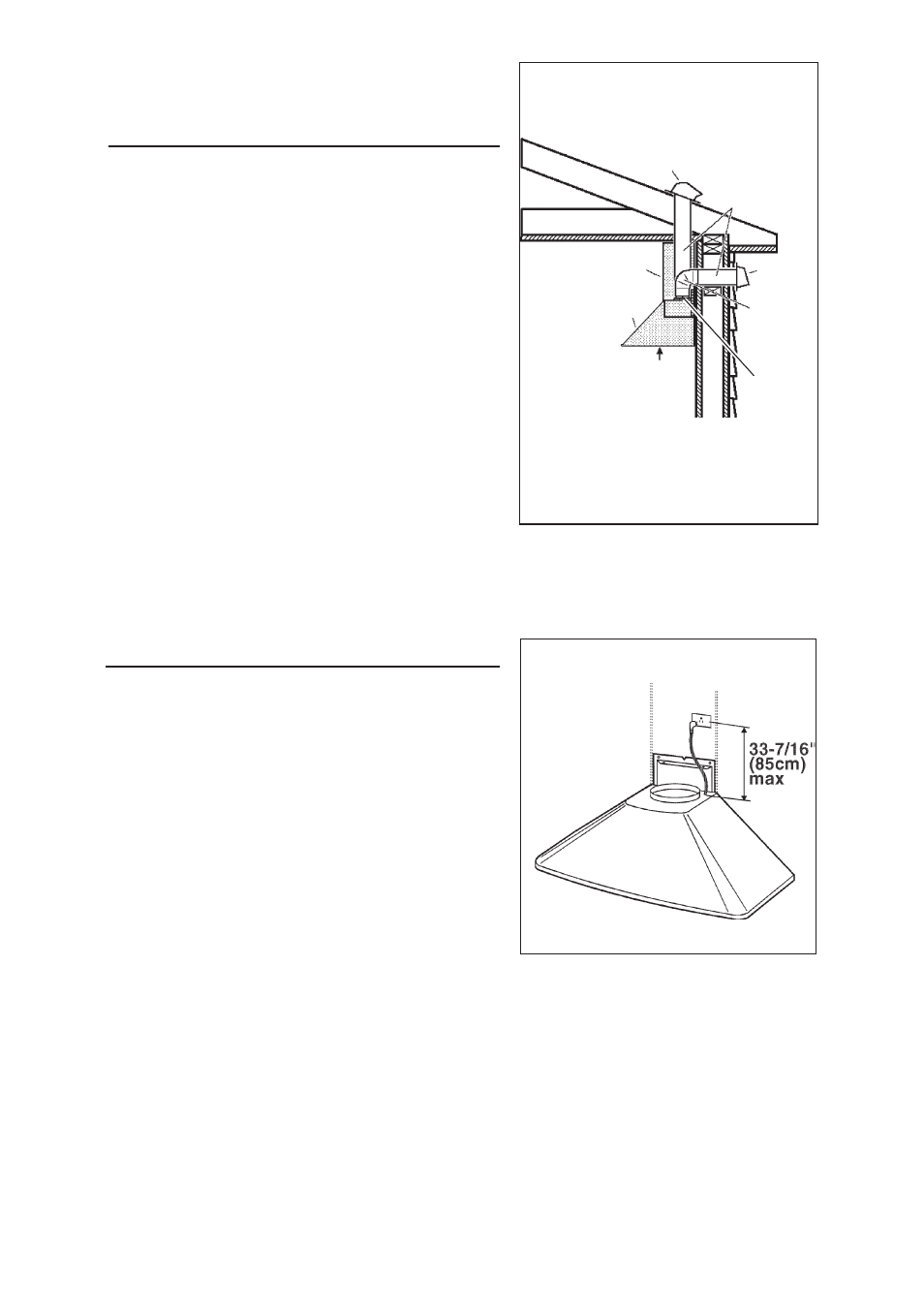

UBIERTA DEL
TEJADO
TUBO
TUBO
DECORATIVO
CAMPANA
TAPA
PARED
MANGUITO
24” (61cm) A 30” (76cm)
POR ENCIMA
DE LA ZONA DE
COCCIÓN
INSTALACION DEL TUBO DE
EXTRACCION
(SÓLO CAMPANAS CON CONDUCTO)
NOTA: para evitar el riesgo de incendio, use
solamente material de metal.
1. Decida donde va a colocar el tubo de
extracción entre la campana y la parte
exterior.
2. Un recorrido de tubo corto y recto permitirá
a la campana funcionar de manera más
eficaz.
3. Los recorridos largos de tubo, codos y
manguitos impiden el buen
funcionamiento de la campana. Use el
menor número de ellos posible. Para usos
prolongados es necesario un tubo de
evacuación del aire de mayor diámetro.
4. Instale una cubierta ó una tapa. Una el
tubo de metal a la cubierta y retroceda
hasta la posición de la campana. Use une
cinta para precintar las juntas entre las
partes del entubado.
6” (15cm)
ADAPTADOR
INSTALACION ELECTRICA
Nota: Este tipo de campana tiene que ser
conectada a tierra cuidadosamente. La
unidad debe instalarla un técnico electricista
siguiendo las normas nacionales y locales.
INSTRUCCIONES DE CONEXIÓN A TIERRA
Este aparato se debe conectar a tierra. En
caso de cortocircuito, la conexión a tierra
reduce el riego de electrocución ya que
posee un hilo de descarga a tierra para la
corriente. Este aparato está equipado con un
cable que posee un hilo de toma de tierra
con una clavija de tierra. La clavija se debe
conectar a un enchufe instalado
correctamente y conectado a tierra.
ADVERTENCIA- una conexión a tierra
incorrecta puede provocar riesgos de electrocución.
Consulte a un electricista calificado si no se entienden o si existe alguna duda
sobre la correcta conexión a tierra.
No utilice un cable de prolongación. Si el cable proporcionado es demasiado
corto, póngase en contacto con un electricista calificado para que instale un
enchufe cerca del aparato.
Conecte la alimentación eléctrica en el espacio cubierto por el tubo decorativo.
Coloque el enchufe a una distancia máxima de 33-7/16” (85 cm) desde el cable de
la campana (véase figura adjunta). Asegúrese de que no interfiera con el área de la
abrazadera de sujeción o con el tubo decorativo (donde el tubo decorativo toca con
la pared).
Conecte la clavija al enchufe.
