28
INSTALACIÓN
0 9. Empalmar el tubo de evacuación del
aire en la campana extractora.
10. Conectar el aparato a la red eléctrica.
11. Retirar la lámina protectora de los
revestimientos laterales de la chimenea.
ṇ
¡Prestar atención a no dañar la
superficie sensible de acero inoxidable
de los revestimientos!
ṇ
Atención: La cara interior de los
elementos de revestimiento pueden tener
aristas vivas – ¡peligro de lesiones!
Por esta razón aconsejamos usar guantes
protectores durante el montaje.

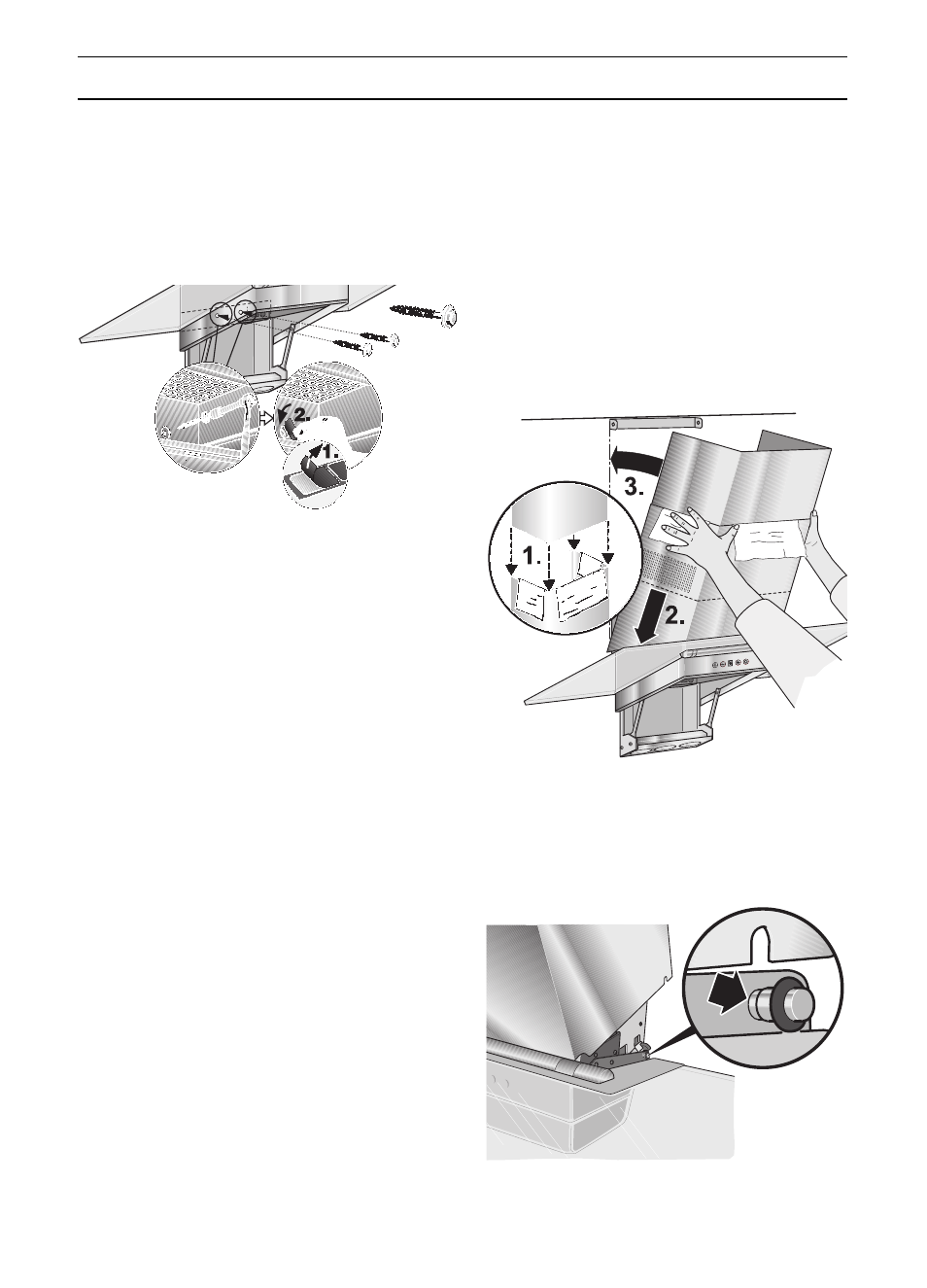

12. Enganchar los dos elementos del
revestimiento de la chimenea
desplazándolos uno respecto al otro -
las ranuras de la parte telescópica
superior deberá estar hacia abajo.
Colocar el revestimiento en forma de
chimenea en la ranura de soporte de la
campana extractora.
ṇ
¡Evite los rasguños al montar los
elementos de revestimiento en forma
de chimenea, protegiendo con la
plantilla de montaje el borde del
elemento inferior del revestimiento.
0 7. Enroscar el tornillos inferior
(tornillos hexagonal).
0 8. Pegar una lámina protectora sobre los
agujeros de la rejilla protectora
correspondientes a los tornillos de
sujeción inferiores.
13. Montar el revestimiento de chimenea
completo en posición oblicua sobre el
cuerpo de la campana y desplazarlo
hacia atrás, de modo que la parte
posterior del revestimiento encaje en
los pernos.
