NOTA: ES RECOMENDABLE ENSAMBLAR ESTA MESA ENTRE
DOS PERSONAS.

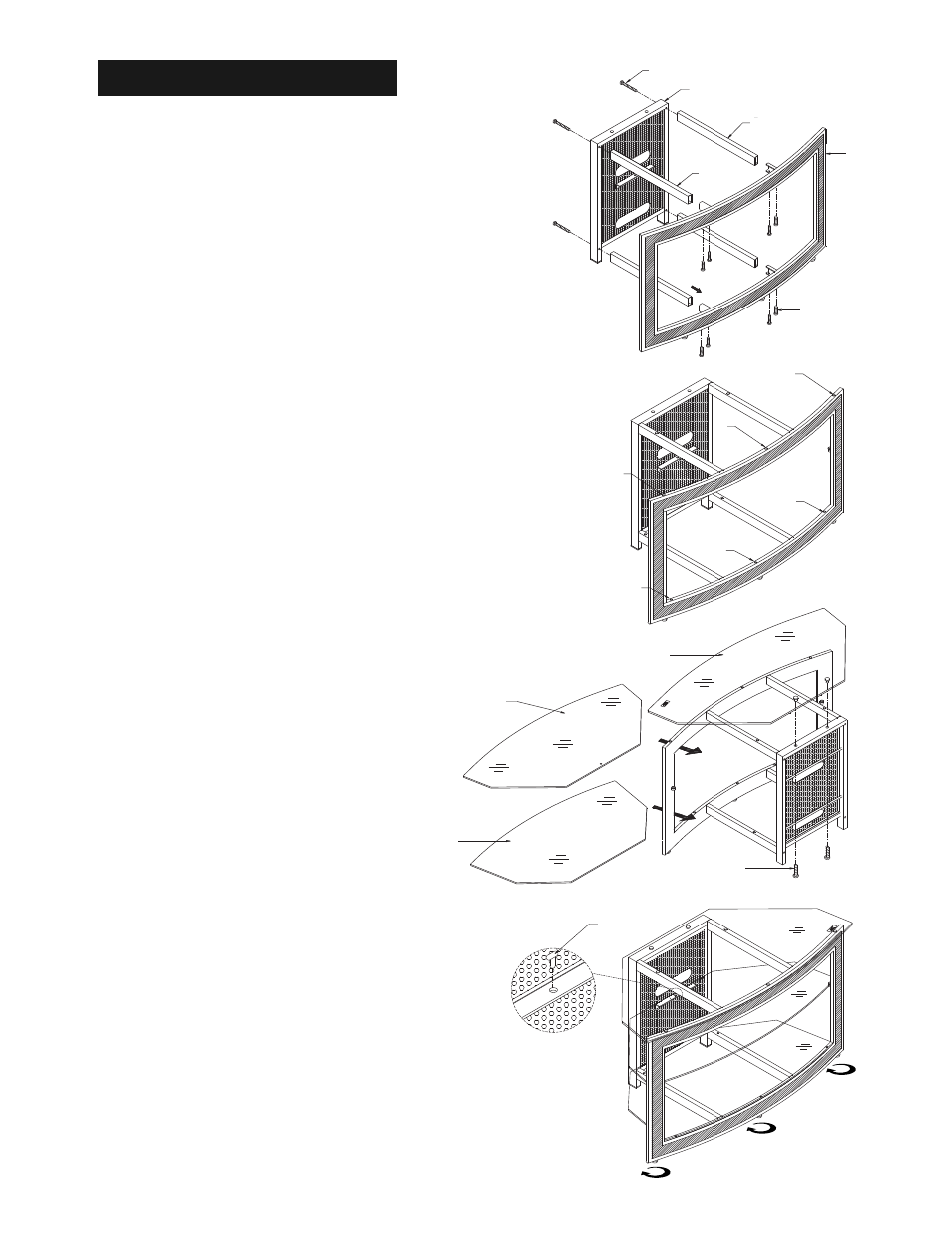

1. Coloque el sostén (A) del CMS ® (Sistema de
administración de cables) en posición vertical. Una los
soportes derecho e izquierdo de los estantes (B y C) a
la parte inferior del sostén del CMS
® con los tornillos de
55 mm (1).
NO LOS AJUSTE COMPLETAMENTE
TODAVÍA.
2. Inserte las extensiones del panel frontal de madera (D)
en los extremos huecos de los soportes derecho e
izquierdo y fíjelos con tornillos de 12 mm.
NO LOS
AJUSTE COMPLETAMENTE TODAVÍA.
3.
AHORA AJUSTE COMPLETAMENTE TODOS LOS
TORNILLOS COLOCADOS EN LOS PASOS
ANTERIORES.
4. Coloque cinco de las almohadillas para vidrio más
grandes de 5 mm (3) sobre la parte superior del marco,
como se muestra en la Fig. 2.
5. Coloque cinco de las almohadillas para vidrio más
pequeñas de 2 mm (4), como se muestra en la Fig. 2.
6. Mueva el ensamble del sostén
CUIDADOSAMENTE
hacia el lugar que ocupará cuando esté totalmente
ensamblado y en uso.
NO INTENTE MOVER LA MESA
UNA VEZ QUE LOS ESTANTES DE VIDRIO ESTÉN
COLOCADOS.
7.
CON CUIDADO, coloque el estante de vidrio inferior (G)
y luego el estante de vidrio intermedio (F) sobre el
ensamble del sostén.
NOTA: El estante de vidrio
intermedio tiene un orificio en el borde trasero.
8. Sujete
CUIDADOSAMENTE el estante de vidrio
superior (E) al ensamble del sostén. Coloque los discos
plateados del borde trasero del estante superior sobre
los dos orificios de la parte superior del sostén del CMS
®
(A) y fíjelos con dos tornillos de 15 mm (5), como se
muestra en la Fig. 3.
TENGA CUIDADO DE NO
AJUSTARLOS DEMASIADO.
9. Inserte la clavija de seguridad para estantes de vidrio (6)
a través del estante de vidrio intermedio (F) y el sostén
del CMS
® (A), como se muestra en la Fig. 4.
10.
AJUSTE las tres patas ajustables en la parte inferior
del panel frontal de madera (D) para asegurarse de
que la base se encuentre nivelada y adecuadamente
sostenida sobre una superficie plana y sólida.
Español
A
Fig. 1
Fig. 2
Fig. 3
Fig. 4
1
B
D
C
2
3
3
3
4
4
4
E
F
G
5
6
