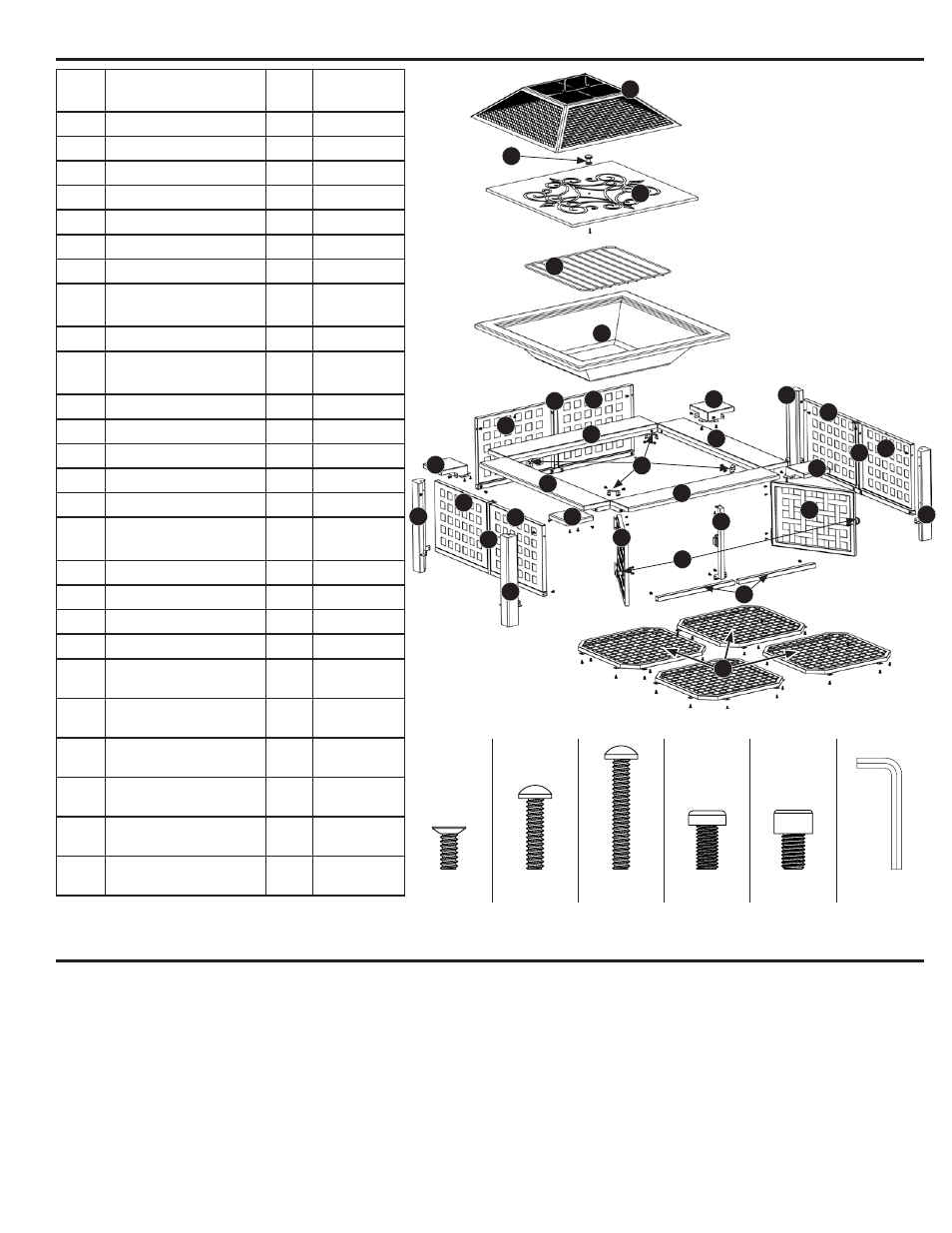

CONTENU DU CARTON
Pièce Description Qté Nº de
commande
1 Pare-étincelles 1 55-05-521
2 Bouton 3 55-05-523
3 Plaque de table 1 55-05-522
4 Grille à bois 1 55-05-524
5 Cuve 1 55-05-503
6 Coin de l’âtre 4 55-05-510
7 Panneau latéral 6 55-05-519
8 Support du panneau
latéral
3 55-05-520
9 Plaque de l’âtre 4 55-05-508
10 Support des plaques
de l’âtre
4 55-05-509
11 Pied arrière 2 55-05-513
12 Porte 2 55-05-504
13 Pied avant droit 1 55-05-514
14 Support de porte 1 55-05-506
15 Pied avant gauche 1 55-05-511
16 Support du cadre de
porte
2 55-05-505
17 Panneau de fond 4 55-05-501
18 Housse (non illustrée) 1 55-05-738
19 Tisonnier (non illustré) 1 55-05-739
A Vis
Noire, niquelée, M4x8
8 55-05-517
B Vis
Noire, niquelée, M4x16
1 55-05-515
C Vis
Noire, niquelée, M4x25
2 55-05-516
D Vis
Noire, niquelée, M5x10
74 55-05-518
E Boulon
Noire, niquelée, M5x10
4 55-05-502
F Clé hexagonale Allen
M5
1 55-05-500
PRÉPARATION
Avant de commencer à assembler cet article, assurez-vous qu’aucune pièce n’est manquante. Comparez les pièces en votre
possession et les pièces figurant sur la liste du contenu du carton et du schéma précédent. Si une pièce quelconque s’avère
endommagée ou manquante, ne tentez pas d’assembler, d’installer ou d’utiliser cet article. Contactez le service à la clientèle afin
d’obtenir les pièces de rechange nécessaires.
Temps d’assemblage approximatif: 45 minutes
Outils nécessaires pour l’assemblage: une clé Allen (fournie)
Outils utiles : un tournevis (non fourni)
A B C D E F
