Page 4

VOLUME CONTROL FOR
HAND SHOWER - 88042
VOLUME CONTROL FOR BOTTOM 3 WATER JETS - 88040
VOLUME CONTROL FOR TOP 3 WATER JETS - 88040
VOLUME CONTROL FOR HEAD SHOWER - 88039

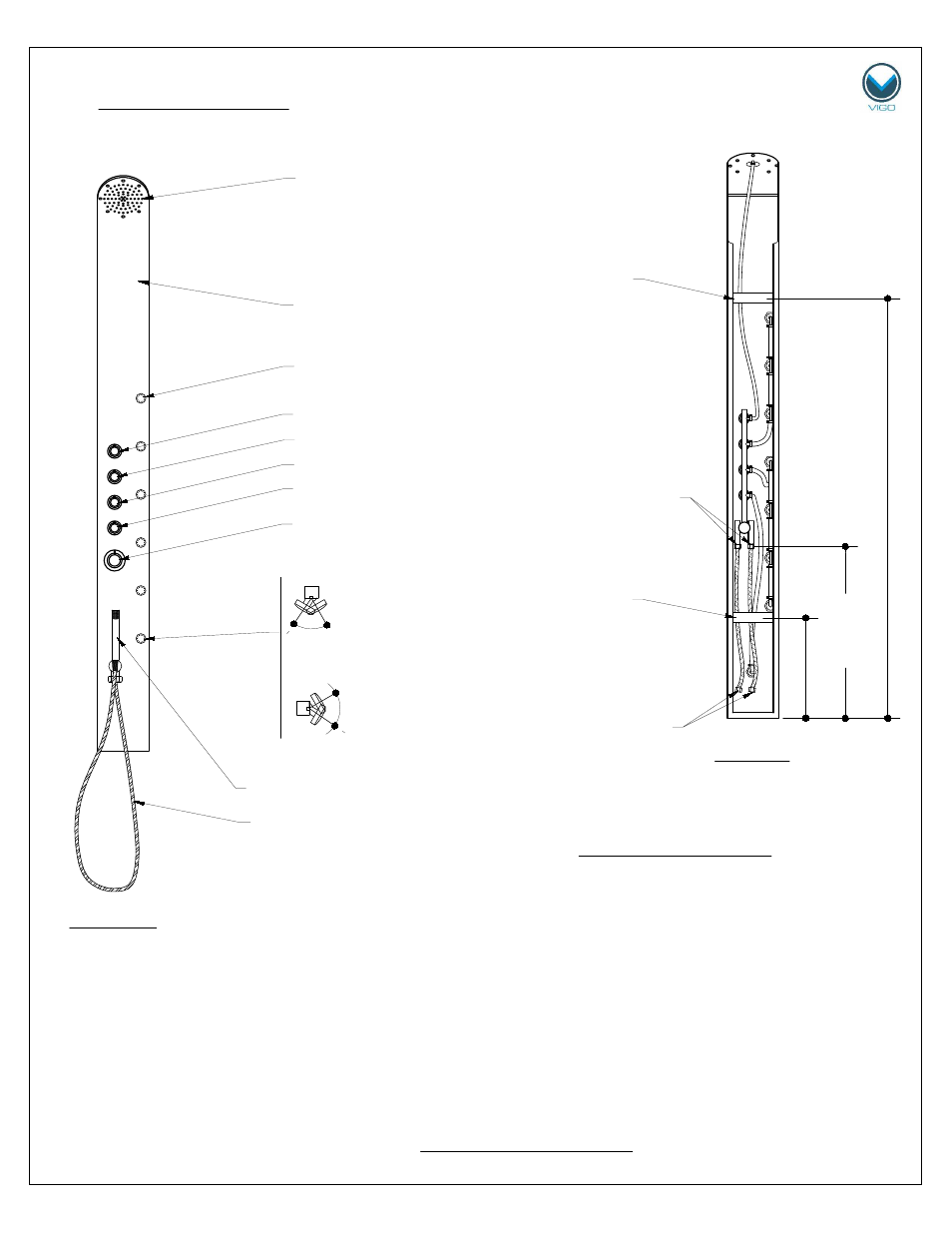

FRONT VIEW
WATER JETS
TURN 30 ALL
DIRECTIONS
FROM
CENTER
POINT
WATER JET
SIDE VIEW
WATER JET
TOP VIEW
FITTINGS/TECHNICAL DATA
BACK VIEW
SHOWER HOSE - 88004
HAND SHOWER - 88037
FLEXIBLE HOSES.
CONNECT TO
COLD & HOT
WATER - 88005
WATER JET - 88038
STAINLESS STEEL - 88060
OVERHEAD SHOWER
5 3/8"
22 1/4"
WATER
HOSE
CONNECTION
MOUNTING
BRACKET
47 7/8"
MOUNTING
BRACKET
4
THE MEASUREMENTS IN INCHES ARE ROUNDED TO THE NEAREST 1/8"
MODEL VG08005
TECHNICAL DATA
MIN.FLOW PRESSURE 30 PSI
MAX OPERATING PRESSURE 60 PSI
OVERALL WATER PRESSURE IS 2.5 GALLONS
PER MINUTE AT 60 PSI
TEMPERATURE CONTROL - 88043, 88045
(SCALD GUARD LOCATED UNDER HANDLE)
