Si necesita ayuda llame al 1.800.762.1142. No vuelva al lugar de compra.
página
3
O
Arandela de cierre
Galvanizada, ø5,5
7 pzs
P
Arandela de cierre Galvanizada, ø6,5 11 pzs
Q
Pasador Negro, ø5 x 30 2 pzs
R
Pasador de
horquilla
Galvanizado, ø1,4 x 30 2 pzs
Herramientas necesarias para el armado (incluidas)
Destornillador Phillips nº 2
Llave inglesa M5 - M8
Lista de piezas
1 Manija de la tapa
2 Rejilla de calentamiento
3 Tapa
4 Regulador de aire
5 Parrilla de cocción
6 Bisagra superior (2)
7 Bisagra inferior (2)
8 Rejilla para el carbón de leña
9 Manija lateral
10 Cuenco de abajo
11 Repisa lateral
12
Vara de soporte de la rejilla
para el carbón de leña (2)
13 Perilla ajustable
14 Panel de control
15 Manija ajustable
16
Copa de soporte de la
pata (4)
17
Elemento de deslizamiento
del recipiente para la ceniza
18 Pata izquierda (2)
19 Pata derecha (2)
20 Placa de abajo
21 Rueda (2)
22 Tapacubo (2)
23 Eje
24 Recipiente para la ceniza

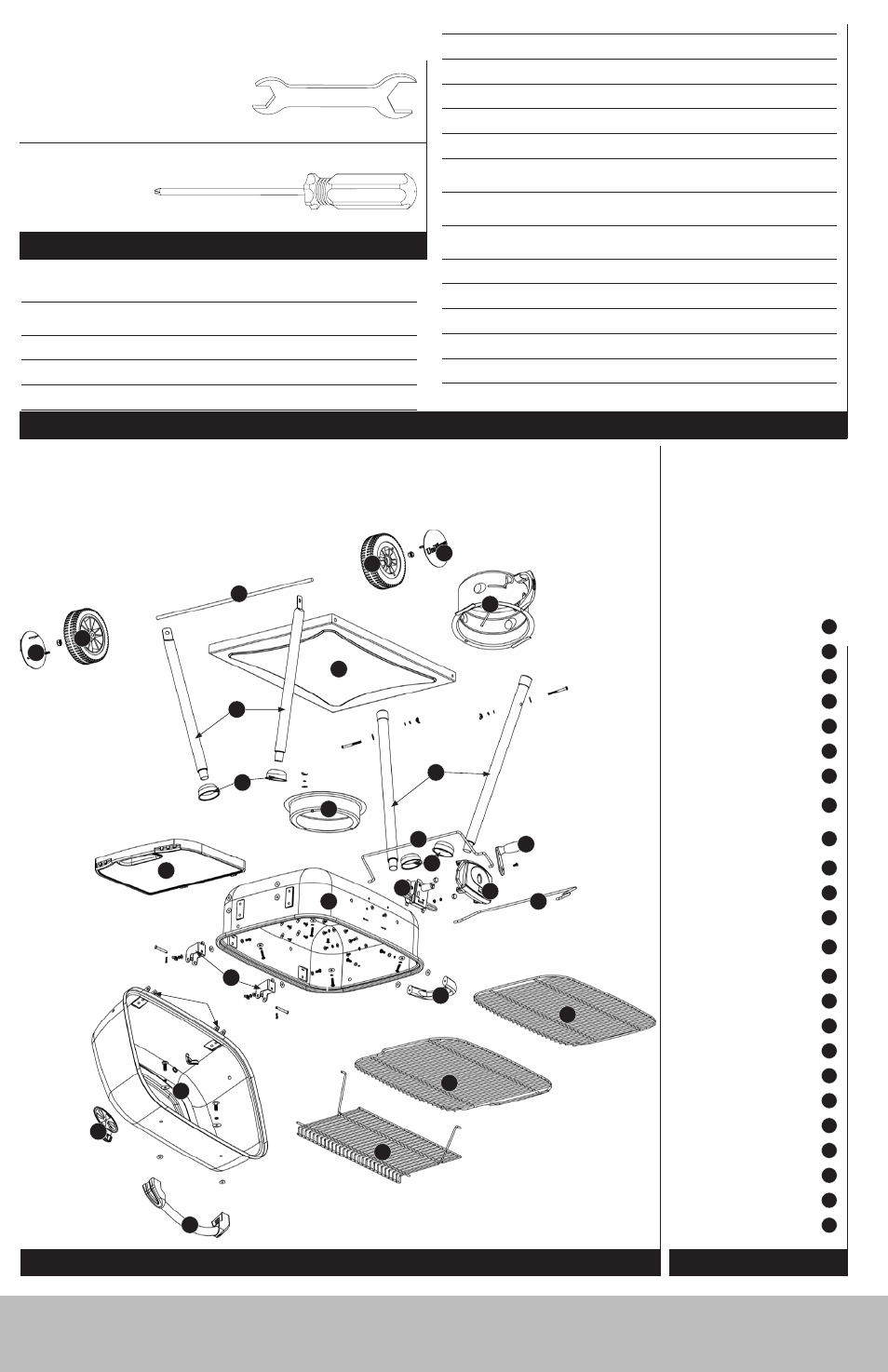

Diagrama de explosión
Elementos de ferretería
A
Tornillo
Phillips de cabeza abombada, galvanizado, M4x12
1 pz
B
Tornillo Phillips de cabeza abombada, galvanizado, M5x12 7 pzs
C
Tornillo Phillips de cabeza abombada, galvanizado, M6x16 11 pzs
D
Tornillo Phillips de cabeza abombada, galvanizado, M6x40 4 pzs
E
Tornillo Phillips de cabeza abombada, galvanizado, M6x45 2 pzs
F
Tuerca Galvanizada, M8 2 pzs
G
Tuerca de
caperuza
Galvanizada, M5
2 pzs
H
Tuerca de
mariposa
Galvanizada, M5
1 pz
I
Tuerca de
mariposa
Galvanizada, M6
5 pzs
J
Arandela Galvanizada, ø5,5 6 pzs
K
Arandela
Galvanizada, ø6,5
5 pzs
L
Arandela Galvanizada, ø6,5 12 pzs
M
Arandela Galvanizada, ø6,2 4 pzs
N
Arandela Resistente al calor, ø6,2 12 pzs
5
15
9
2
17
12
8
13
14
10
12
20
22
21
23
24
7
16
18
19
16
11
21
22
1
4
3
6
