(864)605-0150
A
A
d1
d2
ØJ
ØJ1
SW
H
ØA ØE
D
C
B
G

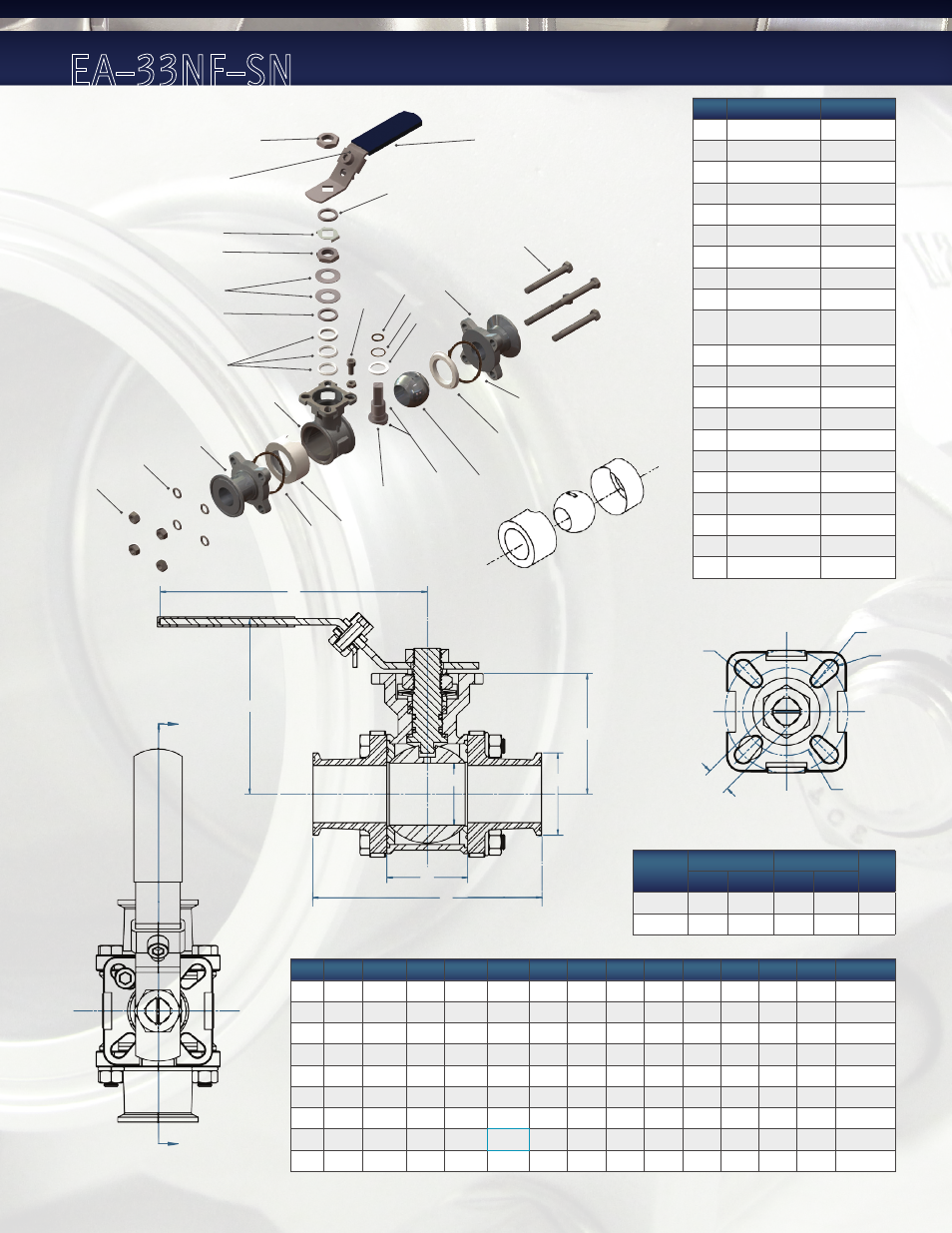

Size A B C D E G H L J J1 d1 d2 SW ISO5211
½” 0.37 3.50 2.79 4.33 1.00 0.99 1.67 0.32 1.42 1.65 0.24 0.24 0.35 F03/F04
¾” 0.63 4.00 2.89 4.33 1.00 1.09 1.76 0.32 1.42 1.65 0.24 0.24 0.35 F03/F04
1” 0.87 4.50 3.31 5.32 1.98 1.30 2.13 0.39 1.65 1.97 0.24 0.28 0.43 F04/F05
1½” 1.37 5.50 4.31 6.50 1.98 1.94 2.89 0.58 1.97 2.76 0.28 0.35 0.55 F05/F07
2” 1.87 6.25 4.68 6.50 2.52 2.50 3.26 0.58 1.97 2.76 0.28 0.35 0.55 F05/F07
2½” 2.37 7.00 5.25 9.06 3.05 2.76 4.21 0.67 2.76 4.02 0.35 0.43 0.67 F07/F10
3” 2.88 9.00 6.30 11.81 3.58 4.02 4.62 0.67 2.76 4.02 0.35 0.43 0.67 F07/F10
4” 3.84 9.50 6.90 11.81 8.90 4.02 5.21 0.67 2.76 4.02 0.35 0.43 0.67 F07/F10
6” 5.78 15.50 8.51 19.68 6.57 7.42 8.50 1.06 4.02 4.92 0.47 0.55 1.06 F10/F12
Standard
Grit
Ra RMS
Class
µin µ µin µ
240g 14–18 .34–.46 15–20 .38–.51 B
320g 8–10 .21–.25 9–11 .23–.28 A
*Option: Cavity Filled
Item Part (Qty) Material
1 Body CF8M/316
2 End Caps (2) CF8M/316
3* Seats (2) PTFE
4 Ball SUS 316
5 Stem SUS 316
6 Body Seal (2) PTFE
7 Stem Gasket PTFE
8 Stem Seals (3) PTFE
9 Gland Ring (2) SUS 301
10
Belleville Spring
Washer (2)
SUS 304
11 Lever Nut SUS 304
12 Locking Tab SUS 304
13 Handle SUS 304
14 O ring SUS 304
15 Bolts (4) SUS 304
16 Bolts Nut (4) SUS 304
17 Washer (4) SUS 304
18 Stop Screw PVC
19 Locking Device SUS 304
20 Static Device (2) SUS 316
21 O ring VITON
6
6
1
2
2
3
3*
4
5
8
7
21 10
13 11
9
12
15
16
17
19
9
11
20
18
14
EA–33NF–SN
