page 14 — LT12Dab LIgHT TOWeR • OpeRaTIOn manuaL — Rev. #0 (06/03/11)
DiMenSiOnS

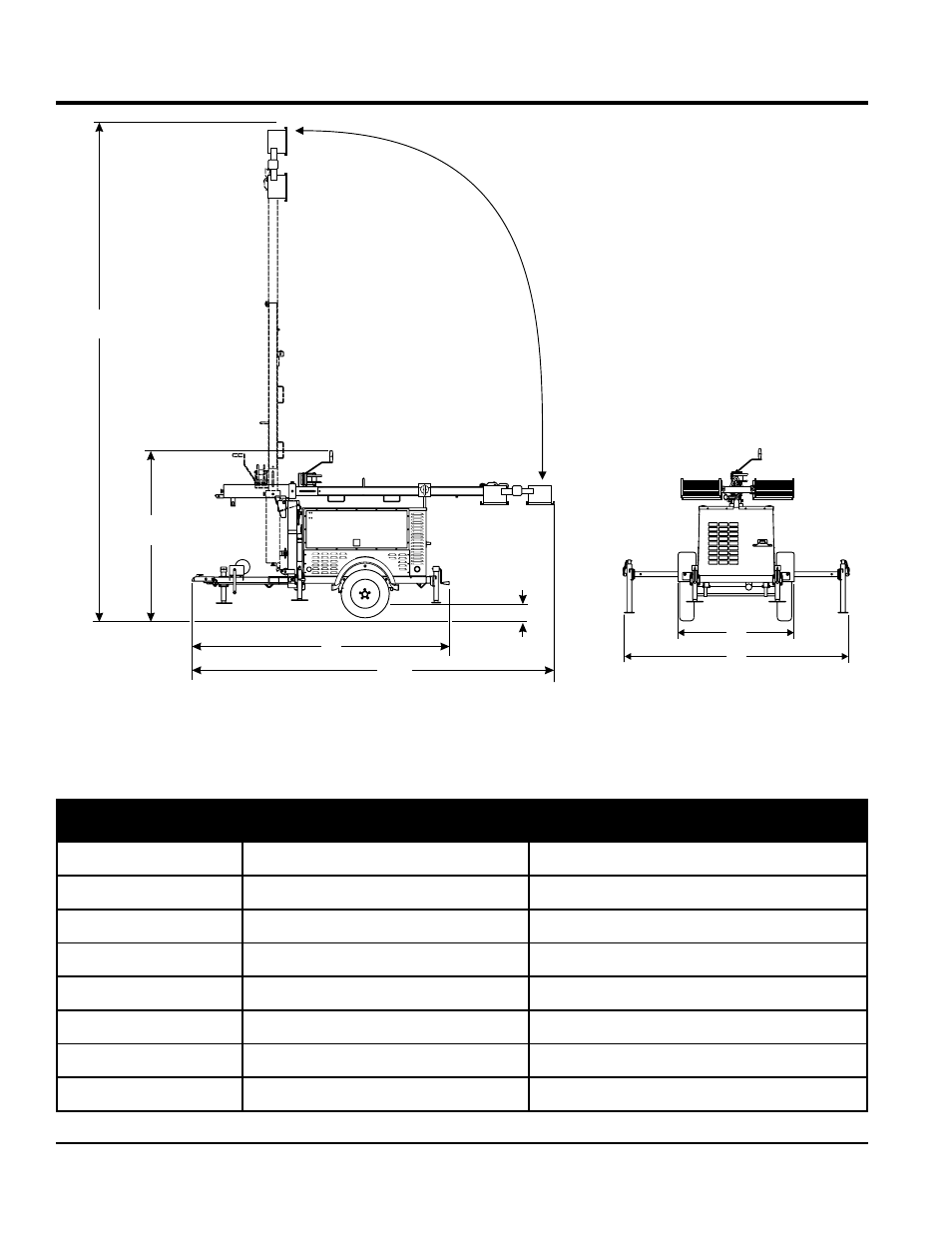

Figure 2. Dimensions
Table 3. Dimensions
Reference Letter
Description
Dimension
A
Length (Mast Stowed Position)
170 in. (431 cm.)
B
Length (Mast Deployed Position)
101 in. (256 cm.)
C
Max. Height (Mast Deployed Position)
31.5 ft. (9.6 m)
D
Height (Mast Stowed Position)
74 in. (187 cm.)
E
Ground Clearance (From Axle)
8 in. (20 cm.)
F
Width (Tow Ready)
51 in. (129 cm.)
G
Width (Outriggers Deployed)
109 in. (276 cm.)
G
F
STOWED
POSITION
DEPLOYED
POSITION
D
A
RIGHT SIDE
REAR
C
E
B
