Boston Acoustics XB6 - Manual (Page 13)

CAUTION: Disconnect supply cord
before replacing fuse. For continued
protection against risk of fire, replace only
with same type fuse. ATTENTION: Debrancher avant de
remplacer le fusible. Utiliser un fusible de
rechange de même type.
* use crossover control: removes high
frequencies; use with sources lacking suitable
filtering (most products without Dolby Digital
or DTS), or where manual control is desired. ** bypass crossover control: direct to woofer;
use with sources having built-in crossover
controls or bass management (most products
with Dolby Digital or DTS).
T 2.5A L 250V
on
off
power
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
AVIS: RISQUE DE CHOC ELECTRIQUE-NE PAS OUVRIR
left right
speaker level in
50
80 120
150
crossover (Hz)
power indicator
0 º 180 º polarity
use
crossover
control *
bypass
crossover
control **
line level in
power mode
on auto
Powered Subwoofer Featuring BassTrac ®
XB6
Use only with a 250V fuse Employer uniquement avec un fusible de 250V
Use only with a 250V fuse Employer uniquement avec un fusible de 250V
RL R R
FRONT A
L L
SURROUND FRONT B CENTER
SPEAKER SYSTEMS
FRONT A OR B, CENTER, SURR, SURR BACK
: MINIMUM 6 OHMS FRONT A AND B : MINIMUM 8 OHMS
5

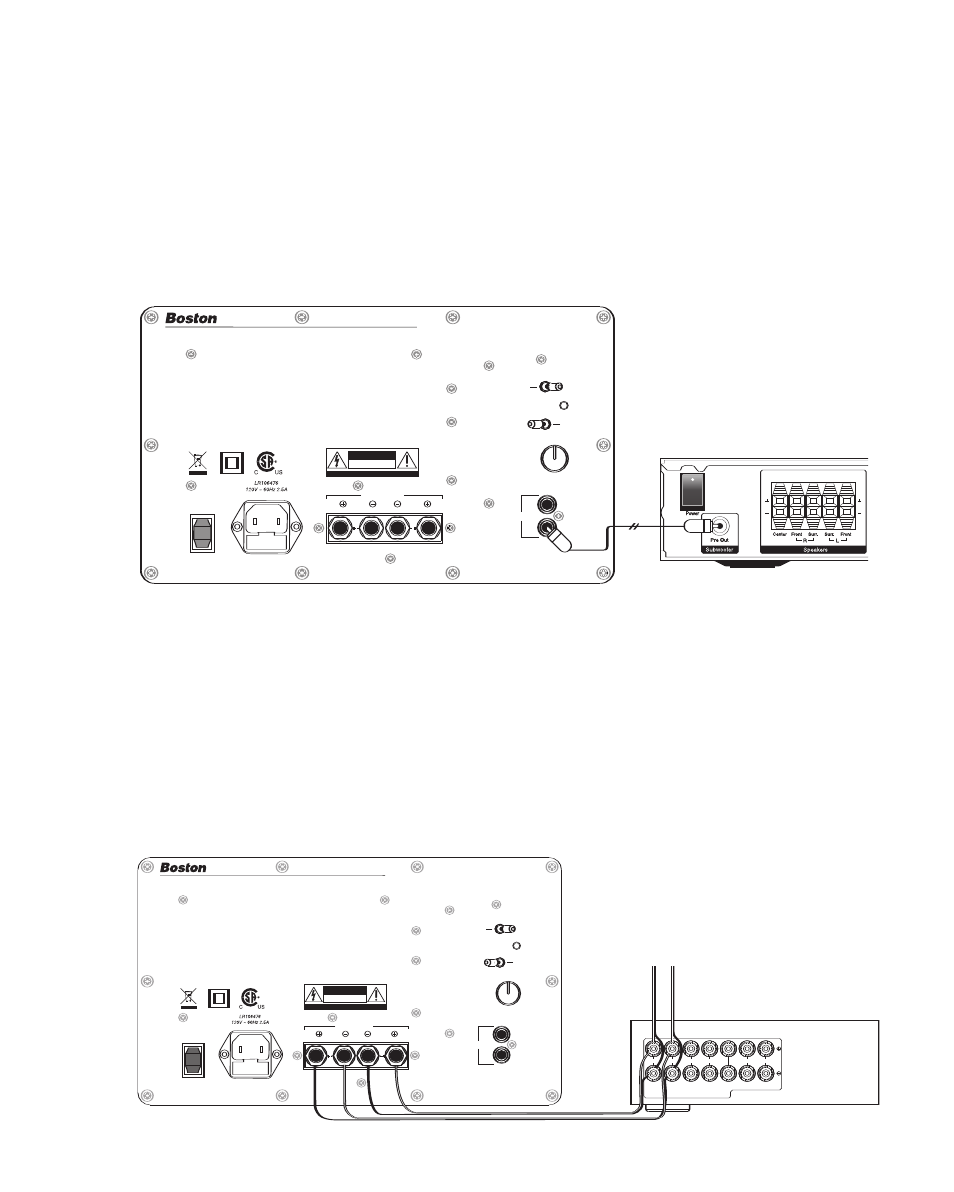

Conexión del subwoofer a sistemas digitales de cine en casa
Los equipos electrónicos de cine en casa 5.1, 6.1 y 7.1 tienen un canal (el “.1”) reservado para la reproducción de la información de baja
frecuencia (low-frequency, LFE) especial (por ejemplo, explosiones y truenos) de las pistas de audio codificadas digitalmente.
Seleccione la opción de activación del subwoofer del menú de configuración del receptor. Al conectarse de esta manera, el amplificador
del receptor deja de reproducir las difíciles señales de los graves bajos que pueden hacer que el receptor genere distorsiones audibles.
Utilice un cable RCA (no incluido), como se muestra, para conectar la salida del subwoofer del receptor digital al subwoofer. Conecte el
otro extremo a la toma del XB6 o XB8 identificada como “bypass crossover control” (Control de derivación de separador de frecuencias)
debajo de (Entrada nivel de línea).
Asegúrese de conectar + a +
(rojo) y – a – (negro
).
Si no desea conectar cables RCA al subwoofer, puede utilizar un cable de altavoz para conectar el subwoofer en paralelo con los alta-
voces principales (véase el siguiente diagrama). El subwoofer no presenta ninguna carga adicional para el receptor.
Seleccione la opción de desactivación del subwoofer en el menú de configuración del receptor. Esto envía la señal LFE a los altavo-
ces principales izquierdo y derecho, y por lo tanto, al subwoofer. Consulte el manual de usuario del receptor para obtener una infor-
mación más detallada.
Al utilizar la conexión de los cables de altavoz se activa el separador de frecuencias integrado en el subwoofer. En primer lugar, establez-
ca el control del separador de frecuencias del subwoofer aproximadamente 10 Hz por encima del límite mínimo de respuesta de graves
de los altavoces principales. Ajuste la configuración del separador de frecuencias escuchando hasta obtener la mejor combinación con
los altavoces principales. La configuración del control del separador de frecuencias más adecuada dependerá de la ubicación de los
altavoces y sus preferencias personales.
parte posterior del receptor
izquierda derecha
altavoces
frontales
a altavoces
principales
Powered Subwoofer Featuring BassTrac ®
XB6
CAUTION: Disconnect supply cord
before replacing fuse. For continued
protection against risk of fire, replace only
with same type fuse. ATTENTION: Debrancher avant de
remplacer le fusible. Utiliser un fusible de
rechange de même type.
* use crossover control : removes high
frequencies; use with sources lacking suitable
filtering (most products without Dolby Digital
or DTS), or where manual control is desired.
** bypass crossover control: direct to woofer;
use with sources having built-in crossover
controls or bass management (most products
with Dolby Digital or DTS).
on
off
power
CAUTION
RISK OF ELECTRIC SHOCK DO NOT OPEN
AVIS: RISQUE DE CHOC ELECTRIQUE-NE PAS OUVRIR
left right
speaker level in
50
80 120
150
crossover (Hz)
power indicator
0 º 180 º polarity
use
crossover
control *
bypass
crossover
control **
line level in
power mode
on auto
Use only with a 250V fuse
Employer uniquement avec un fusible de 250V
T 2.5A L 250V
parte posterior del receptor
salida del subwoofer
