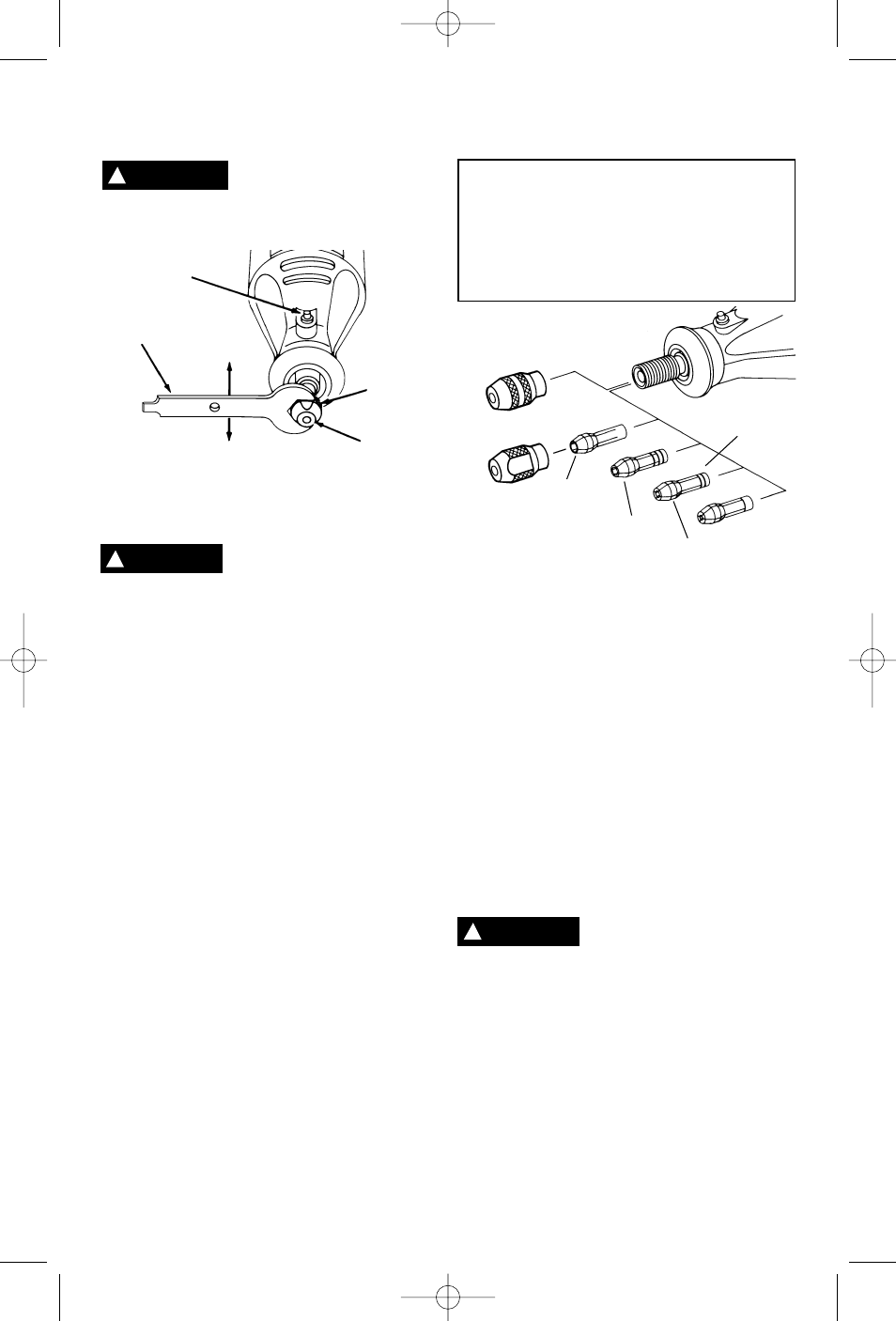

TUERCA DEL PORTAHERRAMIENTA — Para aflojarlo,
oprima primero el botón de fijación del eje y gire el eje a
mano hasta que el cierre acople el eje, impidiendo así toda
rotación posterior.
No acople el cierre mientras la
Herramienta Giratoria está en
marcha.
Con el cierre del eje acoplado, utilice la llave de porta-
herramienta para aflojar la tuerca del portaherramienta en
caso de que sea necesario. La tuerca del portaherramienta
debe estar enroscada flojamente cuando se introduzca un
accesorio. Cambie accesorios introduciendo el nuevo
accesorio en el portaherramienta hasta donde se pueda
para minimizar el descentramiento y el desequilibrio. Con el
cierre del eje acoplado, apriete la tuerca del
portaherramienta con los dedos hasta que el
portaherramienta agarre el cuerpo del accesorio. Evite
apretar excesivamente la tuerca del portaherramienta
cuando no haya una broca introducida.
PORTAHERRAMIENTAS — Hay portaherramientas de
cuatro tamaños distintos (vea la ilustración) disponibles
para la Herramienta Giratoria con objeto de acomodar
diferentes tamaños de cuerpo. Para instalar un
portaherramienta distinto, saque la tuerca del
portaherramienta y quite el portaherramienta viejo.
Introduzca el extremo no ranurado del portaherramienta en
el agujero que se encuentra al final del eje de la
herramienta. Vuelva a colocar la tuerca del portaherramienta
en el eje. Utilice siempre el portaherramienta que
corresponda al tamaño del cuerpo del accesorio que
usted piensa utilizar. Nunca intente introducir a la fuerza
en un portaherramienta un cuerpo de diámetro más grande
que el que pueda aceptar dicho portaherramienta.
Nota: Es posible que algunos juegos de herramienta
giratoria no incluyan los cuatro tamaños de
portaherramienta.
EQUILIBRADO DE ACCESORIOS — Para realizar trabajo de
precisión es importante que todos los accesorios se en-
cuentren bien equilibrados (de manera muy parecida a las
gomas de su automóvil). Para nivelar o equilibrar un acce-
sorio, afloje ligeramente la tuerca del portaherramienta y
haga girar el accesorio o el portaherramienta 1/4 de vuelta.
Vuelva a apretar la tuerca del portaherramienta y ponga en
marcha la Herramienta Giratoria. El sonido y la sensación
del accesorio deberán permitirle saber si éste está funcio-
nando de manera equilibrada. Siga realizando ajustes de
esta manera hasta lograr el mejor equilibrio. Para mantener
equilibradas las fresas abrasivas, antes de cada utilización,
con la fresa fijada de manera segura en el portaherramienta,
encienda la Herramienta Giratoria y haga funcionar la piedra
de reacondicionamiento 415 apoyándola ligeramente contra
la fresa que gira. Esto quita las partes que sobresalen y
nivela la fresa para que ésta quede bien equilibrada.
El colgador se suministra con el fin de emplearlo para
colgar la herramienta mientras se esté utilizando el eje
flexible o para almacenamiento. Si no usa el colgador,
quítelo de la herramienta y acóplelo a presión de vuelta en
su sitio debajo del cordón, para que no estorbe mientras la
herramienta se esté utilizando.
MANDRIL DE APRIETE SIN LLAVE DREMEL:
Utilice la herramienta
únicamente con el mandril negro
No. 4486. Es posible que otros mandriles no permitan
apretar completamente la broca accesorio.
El mandril de apriete sin llave sujeta diversos accesorios
con tamaños de cuerpo de 0,8 mm (1/32”) a 3,2 mm (1/8”)
de pulgada y está diseñado para accesorios de servicio
ligero, como brocas taladradoras, tambores de lijar,
accesorios de pulir, cepillos de alambre y de cerdas, y
ruedas de corte. El mandril de apriete sin llave le permite
cambiar los accesorios con frecuencia, rapidez y facilidad.
En el caso de aplicaciones que pueden generar grandes
fuerzas en la broca, o si usted no puede generar una
presión de apriete con los dedos suficiente como para
sujetar firmemente la broca, debe utilizar la llave de tuerca
suministrada para ayudar a sujetar firmemente la broca.
Ensamblaje
TUERCA DEL
PORTAHERRAMIENTA
MANDRIL DE APRIETE
SIN LLAVE
CUADRO DE IDENTIFICACION DE PORTAHERRA-
MIENTAS — Los tamaños de portaherramienta se pue-
den identificar por medio de las anillas que se encuentran
en el extremo posterior del portaherramienta.
El portaherramienta de 0,8 mm tiene (1) anilla.
El portaherramienta de 1,6 mm tiene (2) anillas.
El portaherramienta de 2,4 mm tiene (3) anillas.
El portaherramienta de 3,2 mm no tiene anillas.
ANILLAS DE
IDENTIFICACION
PORTA-
HERRAMIENTA
480 DE
3,2 mm
481 DE
2,4 mm
482 DE
1,6 mm
483 DE
0,8 mm
PORTAHERRAMIENTA
TUERCA DEL
PORTAHERRA-
MIENTA
PARA AFLOJAR
PARA APRETAR
LLAVE DE
PORTAHERRAMIENTA
BOTON DE
FIJACION
DEL EJE
PRECAUCION !
PRECAUCION !
Desenchufe siempre la
Herramienta Giratoria antes de
cambiar accesorios, cambiar portaherramientas o
realizar servicio de ajustes y reparaciones en la
Herramienta Giratoria.
ADVERTENCIA
!
