NL
52
Start de motor en warm deze ongeveer 5 minuten op
voor het afstellen. Plaats met draaiende motor de
toerentalbediening in de stand SLOW" (=langzaam).
Draai de carburateur gasklephefboom tegen de
stationair toerentalschroef en houd hem vast. Draai de
stationair toerentalschroef om 1750 T/Min. te
verkrijgen.
Draai de stationair mengselschroef zover mogelijk
rechtsom. Plaats uiteindelijk deze schroef naar het
midden van de bewegingsmogelijkheid. Controleer het
stationair toerental en stel dit zonodig weer
1750 T/Min. af.
Beweeg de toerentalbediening naar de stand FAST"
(=volgas). De motor moet soepel accelereren. Als dit
niet het geval is, stel dan de stationair mengselschroef
1/8 slag linksom.

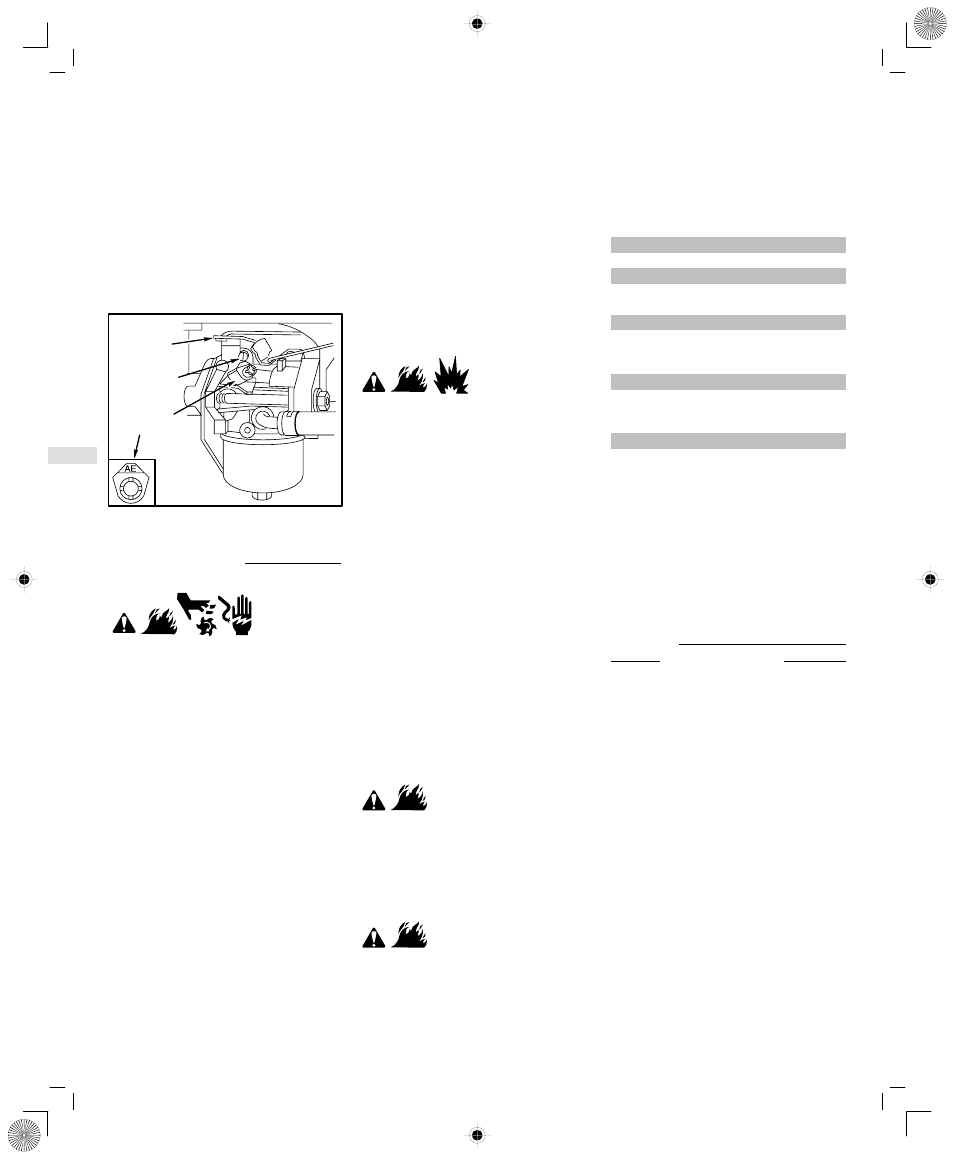

CARBURATEUR
GASKLEP
HEFBOOM
STATIONAIR
TOERENTA
L SCHROEF
STATIONAIR
MENGSEL
SCHROEF
MET BEGRENZER
Onderhoud
(zie fig. )
Zie het Onderhouds Schema. Volg de intervallen
volgens bedrijfsuren of kalender, wat het eerst voor komt.
Er is vaker onderhoud nodig wanneer de motor onder
zware omstandigheden wordt gebruikt.
Om per ongeluk
starten te voorkoĆ
men, de bougiekaĆ
bel Ê verwijderen
en aan massa leggen voordat er onderhoud wordt
uitgevoerd, en de accu loskoppelen aan de negatieve
aansluiting, indien hiermee uitgerust.
Olie service (zie fig. )
Controleer regelmatig het oliepeil.
Zorg ervoor dat de olie op peil gehouden wordt. Iedere
5 uur of dagelijks controleren, voordat de motor gestart
wordt. Zie de olie vulprocedure onder Olie AanbeveĆ
lingen.
Olie verversen
Ververs de olie na de eerste 5 bedrijfsuren. Ververs de olie
wanneer de motor warm is. Opnieuw vullen met olie van
de aanbevolen SAE viscositeit (zie fig. ).
Tandwiel vertraging, indien hiermee uitgerust
Verwijder de olievulplug Ë en de olieniveauplug Ì .
Tap de olie iedere 100 bedrijfsuren of ieder seizoen af.
Om opnieuw te vullen, SAE 30 olie in de olievulopening
gieten tot het uit het olieniveau controlegat stroomt.
Breng beide pluggen weer aan. De olievulplug heeft
een ventilatiegaatje Í en moet aan de bovenkant van
het tandwielkastdeksel geïnstalleerd worden.
Luchtfilter service
(zie fig. )
Vervang het voorfilter Ë , en/of de papier patroon Ì
indien erg vuil of beschadigd.
1. Draai de boutjes los. Verwijder dan het deksel en
luchtfilter samenstel van de basis.
2. Verwijder het luchtfilter samenstel uit de
binnenkant van het deksel en demonteer het.
Om het voorfilter te onderhouden, het wassen in een
vloeibaar wasmiddel en water. Droogknijpen in een
schone doek. Doordrenken in motorolie. Uitknijpen in
een schone, absorberende doek om ALLE OVERTOLĆ
LIGE olie te verwijderen.
Om de patroon te reinigen, deze zachtjes tegen een
plat oppervlak kloppen. Gebruik geen petroleum oplosĆ
middelen, zoals kerosine, welke de patroon zullen
doen vervormen. Gebruik geen perslucht, dit kan de
patroon beschadigen. De patroon niet inoliën.
3. Installeer de houder Í , het voorfilter (gaaszijde
van het voorfilter gericht naar de patroon
vouwen) en de patroon in het deksel.
4. Steek de nokken Î van het deksel in de sleuven
Î in de basis. Draai de dekselboutjes stevig vast.
Bougie service (zie fig. )
Controleer NIET op
vonken met de bougie
verwijderd. Gebruik uitĆ
sluitend een Briggs &
Stratton Vonktester Ï , om
op vonken te controleren.
Torn de motor NIET met verwijderde bougie. Wanneer
de motor verzopen" is, plaats de toerenregeling dan in
de FAST" (=volgas) positie en torn tot de motor start.
De bougie elektrodeafstand
Ð moet 0,75 mm zijn.
Reinig/vervang de bougie iedere 100 uur of ieder
seizoen, wat het eerst voor komt. Een vonktester en
bougiesleutel zijn verkrijgbaar bij elke Geautoriseerde
Briggs & Stratton Service Dealer.
Noot: Voor Model Series 19E400, 19F400, 19G400
motoren, uitsluitend bougie, OnderdeelnumĆ
mer 496018 gebruiken. Voor Model Series 192400,
196400, 197400, 250400, 256400, 257400 motoren
standaard bougie, onderdeelnummer 492167, of weerĆ
standbougie, onderdeelnummer 802592, indien nodig
gebruiken.
Noot: In sommige gebieden schrijven plaatselijke wetĆ
ten het gebruik voor van een weerstandbougie om
ontstekingssignalen te onderdrukken. Indien deze
motor origineel was uitgerust met een weerstandbouĆ
gie, gebruik dan voor vervanging hetzelfde type
bougie.
Houd de motor schoon
(zie fig. )
Verwijder regelmatig opgehoopt gras en kaf van de
motor. De motor niet om deze te reinigen met water
bespuiten omdat water de benzine kan verontreinigen.
Reinigen met een borstel of perslucht.
Ophoping van vuil rond de uitlaat Ë
kan brand veroorzaken. Voor ieder
gebruik inspecteren en reinigen.
Als de uitlaat is voorzien van een vonkenvangerĆ
scherm Ì , het vonkenvangerscherm iedere 50 uur of
ieder seizoen verwijderen voor reiniging en inspectie.
Vervangen indien beschadigd.
Om een goede werking te verzekeren, de regulateurĆ
verbindingen, Ćveren en Ć bedieningen Í vrij van vuil
houden.
Vervang het benzinefilter in de
slang Î . Tap de benzinetank af of
sluit de benzinekraan voordat het
benzinefilter vervangen wordt.
Reinig het koelsysteem. Kaf of vuil kan het koelsysteem
van de motor verstoppen, vooral na langdurig bedrijf. De
inwendige koelvinnen en oppervlakken kunnen schoonĆ
gemaakt moeten worden om oververhitting en motorĆ
schade te voorkomen. Verwijder de koelluchtkap en
reinig als getoond Ï .
Onderhouds Schema
Volg de intervallen volgens bedrijfsuren of kalender,
wat het eerst voor komt. Er is vaker onderhoud nodig
wanneer de motor onder zware omstandigheden
wordt gebruikt, zoals hieronder aangegeven.
Eerste 5 uur
D Olie verversen
Iedere 5 uur of dagelijks
D Oliepeil controleren
D Reinigen rond uitlaat, veren en verbindingen
Iedere 25 uur of ieder seizoen
D Olie verversen bij bedrijf onder zware belasting
of hoge omgevingstemperatuur
D Luchtfilter voorfilter onderhouden*
Iedere 50 uur of ieder seizoen
D Olie verversen
D Vonkenvanger reinigen en inspecteren,
indien hiermee uitgerust
Iedere 100 uur of ieder seizoen
D Luchtfilter patroon onderhouden*
D Benzinefilter in de slang vervangen, indien
hiermee uitgerust
D Bougie vervangen/reinigen
D Olie in tandwielvertraging verversen, indien
hiermee uitgerust
D Koelsysteem reinigen*
* Vaker reinigen onder stoffige omstandigĆ
heden, of indien er veel zwevend vuil of kaf
aanwezig is.
Gedeeltelijke Lijst van Originele Briggs &
Stratton Onderdelen
Briggs & Stratton (of gelijkwaardig)
Onderdeel Onderdeelnr.
Olie (0,6 liter) 100005 . . . . . . . . . . . . . . . . . . . . . .
Olie (1,4 liter) 100006 . . . . . . . . . . . . . . . . . . . . . .
Oliepomp set (gebruikt standaard elektrische
boormachine om snel olie uit de motor te
verwijderen) 5056 . . . . . . . . . . . . . . . . . . . . . . . . .
Brandstof stabilisator (30 ml éénmalig gebruik
verpakking) 992030 . . . . . . . . . . . . . . . . . . . . . . . .
Brandstof stabilisator (125 ml. fles) 999005E . . . . .
Brandstoffilter (zonder brandstofpomp)298090 (5018)
Brandstoffilter (met brandstofpomp)394358 of 493629
Luchtfilterpatroon 492889 . . . . . . . . . . . . . . . . . . .
Voorfilter van het luchtfilter 496077 . . . . . . . . . . . . .
Weerstandbougie 496018E . . . . . . . . . . . . . . . . . .
(modellen 19E400, 19F400, 19G400)
Long life platinum" bougie 5066 . . . . . . . . . . . . . . .
(modellen 19E400, 19F400, 19G400)
Weerstandbougie (modellen 192400, 802592E . . . .
196400, 197400, 250400, 256400, 257400)
Standaard bougie (modellen 192400, 492167 . . . . .
196400, 197400, 250400, 256400, 257400)
Long life platinum" bougie 992041 (5062) . . . . . . . .
(modellen 192400, 196400, 197400, 250400, 256400,
257400)
Vonktester 19368 . . . . . . . . . . . . . . . . . . . . . . . . .
Bougiesleutel 89838 (5023) . . . . . . . . . . . . . . . . .
Vonkenvanger 399541 of 392390 . . . . . . . . . . . . . .
