C ONNEXIONS DE BASE
Svenska Nederlands English Français Español
3 Connectez le media center au module
Connectez le module Acoustimass ® au media center à l’aide du câble d’entrée audio,
identifiable à ses connecteurs multibroches à chaque extrémité.
A. Orientez la face plate du connecteur multibroches vers l’avant du module, et
insérez-le dans la fiche marquée Media Center sur le panneau de connexion du
module Acoustimass (Figure 7).
B. Branchez l’autre extrémité du câble (côté plat orienté vers le haut) dans la fiche Main
Speakers du panneau de connexion du media center.
C. Assurez-vous que chacun des connecteurs est entièrement inséré dans la fiche
correspondante.

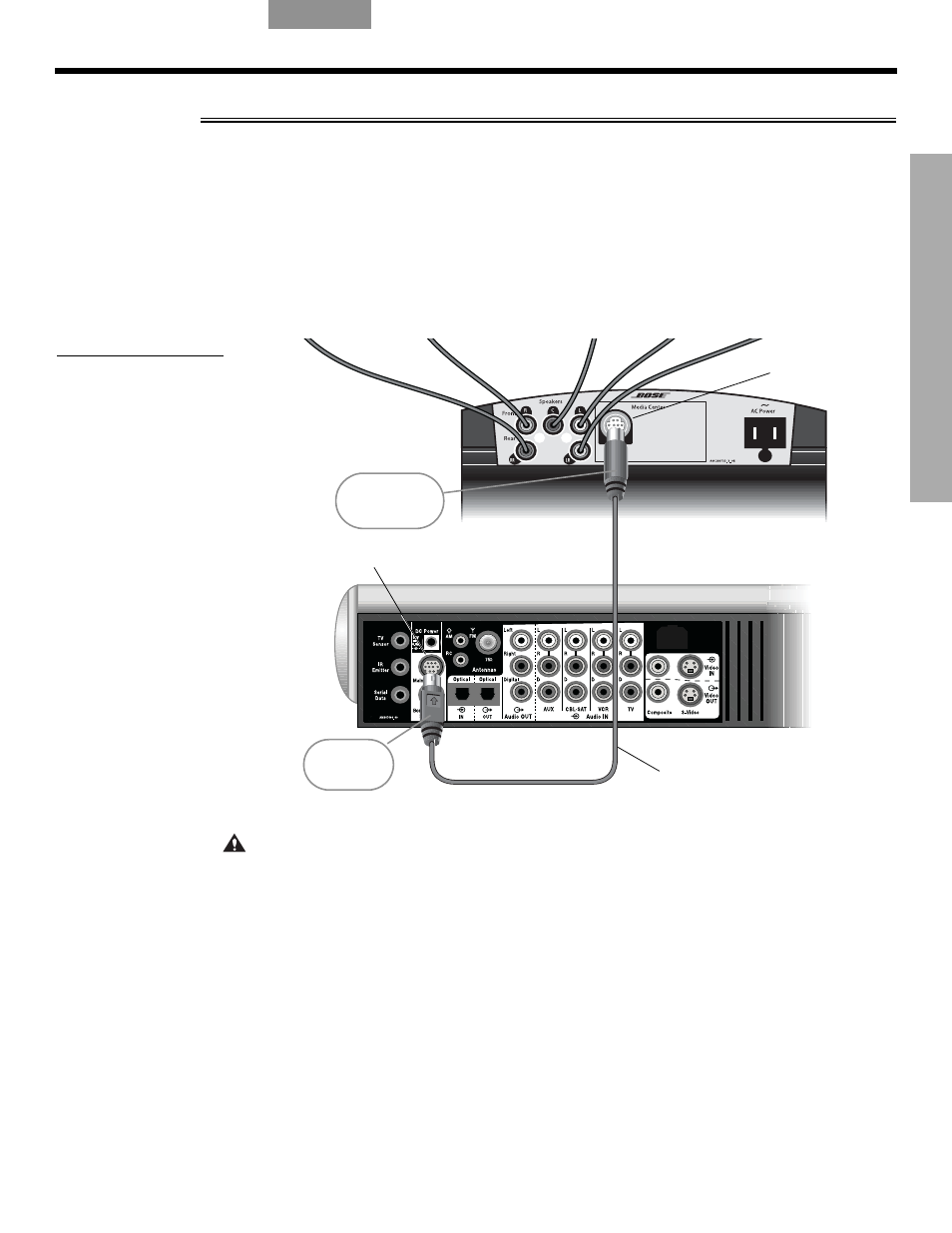

Figure 7
Connexion du module
Acoustimass au media
center
ATTENTION : N’exercez pas de tension sur le câble d’entrée audio, en particulier lors du
branchement au module et au media center. Une tension excessive, par exemple en tirant
directement sur le câble ou en le comprimant, pourrait l’endommager.
Câble d’entrée audio
Panneau de connexion
du media center
Panneau de connexion
du module Acoustimass
Côté plat
vers le haut
Connecteur
Main Speakers
Connecteur du
media center
Côté plat
vers l’avant
du module
