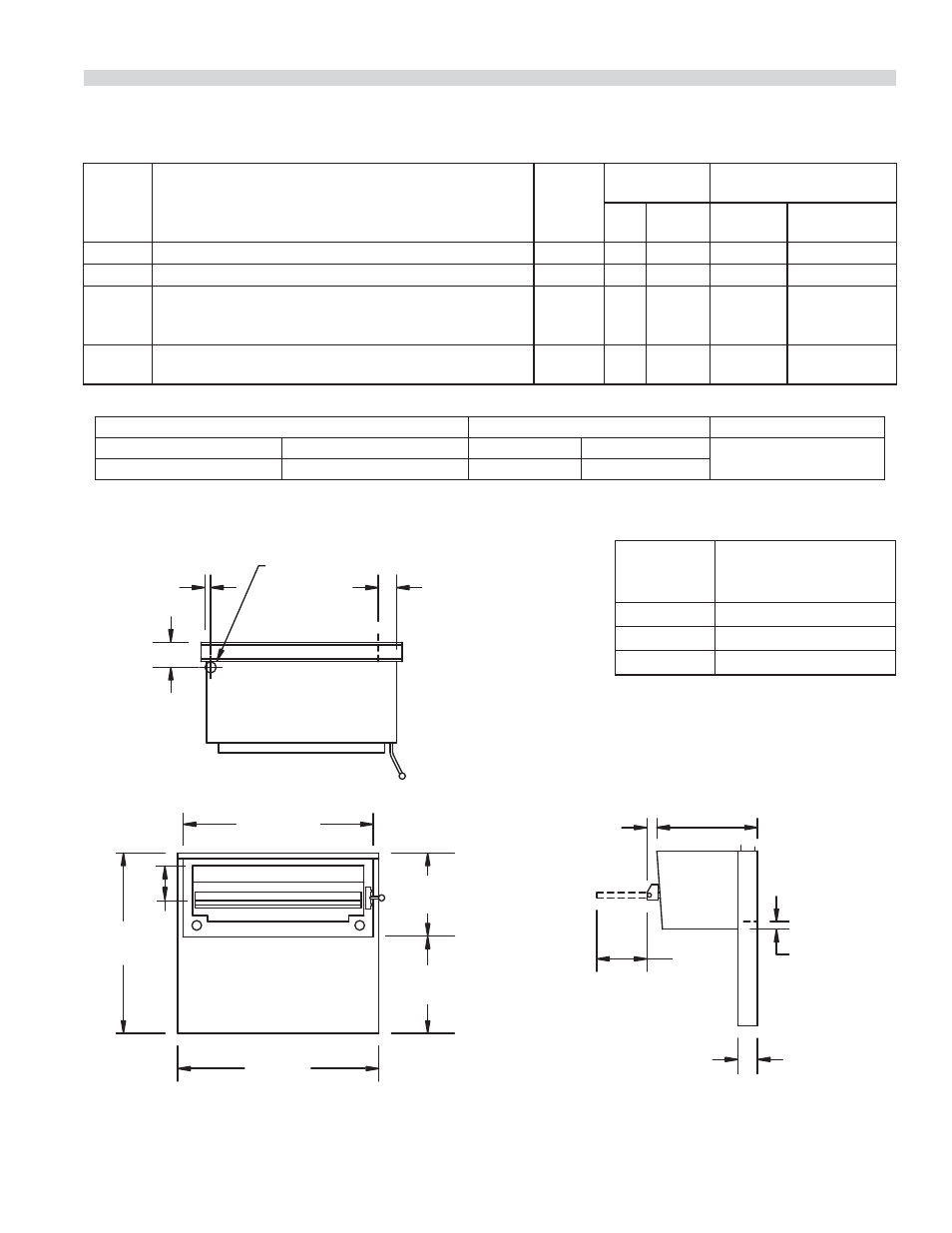

DIMENSIONES Y ESPECIFICACIONES
7/8"
[22mm]
2-3/4"
[70mm]
1/2" N.P.T
ENTRADA
DE GAS
POR LA PARTE
SUPERIOR*
3-1/4"
[83mm]
ENTRADA
POSTERIOR
OPCIONAL
DE GAS
34"
[864mm]
34-1/4"
[870mm]
35-1/2"
[900mm]
15"
[381mm]
19"
[483mm]
1-3/4"
[45mm]
1-3/8"
[35mm]
ENTRADA
POSTERIOR
OPCIONAL
DE GAS
9"
[229mm]
2-1/8"
[54mm]
16-5/8" [422mm]
[GIR36, 48, 60]
18" [457mm]
[GIR36C]
A
Modelo Ancho
Usar Con
Modelos
Serie G
Información
De Despacho
Espacios Libres De
Entrada: Pulg. (mm)
Pies.
cub.
lbs/Kg Embalado Desembalado
GIR36C 34" (864mm) N/A 21 170/77 29(737) 21(533)
GIR36 35-1/2" (900mm) G36 38.2 200/91 29(737) 21(533))
GIR48
47-1/4"(1200mm)
(35-1/2" /900mm parrilla montada centralmente con tubo de
chimenea de 47-1/4”/1200mm)
G48 60.6 230/105 29(737) 21(533)
GIR60*
59" (1500mm)
parrilla + tubo de chimenea de 24”/600mm c/anaquel
G60 60.6 260/118 29(737) 21(533)
* Nota: Parrilla salamandra en el lado izquierdo. Lado derecho opcional
Presión Operacional Espacios libres de instalación Consumo Nominal
Natural Propano Lados Posterior
40,000 BTU/HR (11.7Kw)
6" CDA (15mbar) 10" CDA (25mbar) 6"(152mm) 6"(152mm)
Los consumos nominales de gas mostrados son para instalaciones instaladas a alturas de hasta 2000 pies.,
(610 m), por encima del nivel del mar. Por favor especifi que cuando se usará a altitudes mayores de 2000 pies.
Por favor especifi que el tipo de gas al colocar el pedido.
Los productos de Garland no están aprobados o autorizados para uso doméstico o residencial, y han sido concebidos
exclusivamente para aplicaciones comerciales. Garland no proporcionará servicio, garantía, mantenimiento o apoyo de ningún
tipo a aplicaciones que no sean comerciales.
Posición De
La Rejilla
Altura De La Apertura
A La Superfi cie De
Cocción (A)
3 Más Alta 2-3/4" (70mm)
2 Media 3-1/2" (87mm)
1 Más Baja 4-3/8" (111mm)
*Nota: La extensión de la pipa de
ENTRADA DE GAS POR LA PARTE
SUPERIOR agrega 4" (258m m) a la
altura total.
