Página
MODELOS QTXE050 • QTXE080

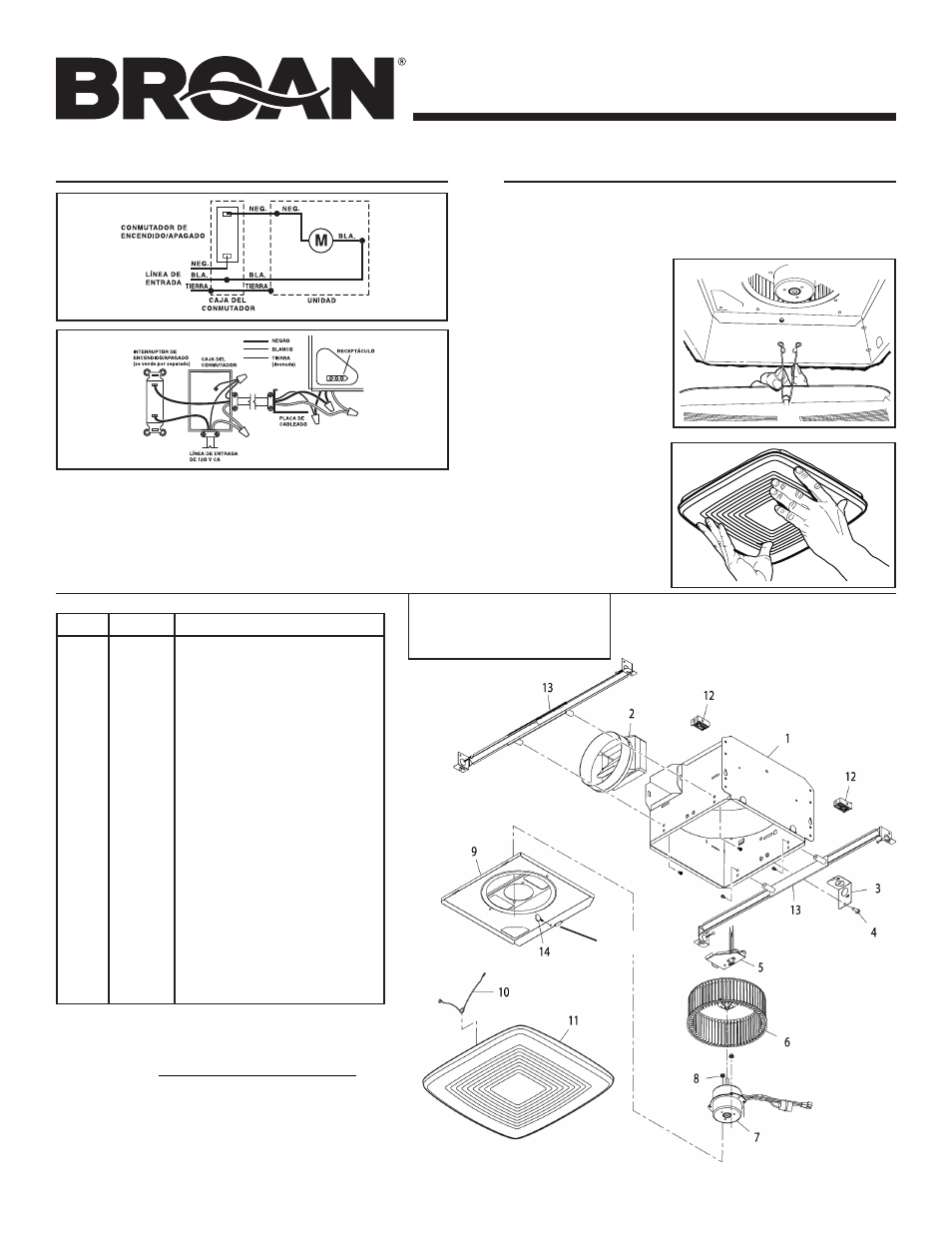

PIEZAS DE REPUESTO
99044158B
LENGÜETA
Las piezas de recambio se
pueden ahora pedir en nuestro
Web site. Visítenos por favor en
www.broan.com
NOTa DE SERVICIO Para desmontar el conjunto del ventilador:
Desenchufe el motor (7). Saque el tornillo de mariposa (14) de la brida de
la placa del motor (9). Localice la LENGÜETa única de la placa del motor
(se encuentra junto al receptáculo). Empuje hacia arriba cerca de la lengüeta
de la placa del motor al mismo tiempo que empuja hacia afuera el costado de
la cubierta. O bien, introduzca un destornillador de punta recta en la ranura de la
cubierta (junto a la lengüeta) y gírelo.
Al hacer el pedido de una pieza de servicio se debe especificar el
número de la pieza (no el número de la clave). * No se muestra montado.
INSTALE LA REJILLA
6. Acople la re-
jilla a la cubi-
erta.
Apriete los resortes de
la rejilla e insértelos
en las ranuras que se
encuentran a cada lado
de la cubierta.
7. Empuje la
rejilla contra
el cielo raso.
5. Termine el cielo raso.
Instale el material del cielo raso. Recorte alrededor de la cubierta.
4. Conecte los cables eléctricos.
Extienda el cableado de la casa de 120 V CA al lugar de la
instalación. Utilice una conexión aprobada por UL para afianzar el
cableado de la casa a la placa de cableado. Conecte los cables
tal como se ilustra en los diagramas de cableado.
CONEXIÓN ELÉCTRICA
Clave n. o Pieza n. o Descripción
1 97016466 Cubierta
2 97016450 Conector del conducto (6 pulg.)
3 98010102 Placa de cableado
4 99170245 Tornillo n. o 8-18 x 0.375
5 97016932 Conjunto del panel de cableado/arnés
6 97017863 Rodete del ventilador
7 97017842 Motor (QTXE050)
97017843 Motor (QTXE080)
8 99260423 Tuerca, hex reborde #8-32
(se requieren 2)
9 97017848 Placa del motor
* 97017782 Conjunto del ventilador (QTXE050)
* 97017783 Conjunto del ventilador (QTXE080)
(incluyen las piezas con claves
n. o 6 a 9)
10 99140199 Resorte de la rejilla (se requieren 2)
11 97017621 Conjunto de la rejilla
(incluye la pieza con clave n. o 10)
12 99111293 Separador (se suministran 2)
13 QTHB1 Juego de barra de suspensión
14 99420665 Tornillo de mariposa n. o 8-18 x 0.375
