Si necesita ayuda llame al 1.800.762.1142. No vuelva al lugar de compra.
página
4
1
3
Lista de piezas
1 Manija de la tapa
2 Regulador de aire de la tapa
3 Tapa
4 Rejilla de calentamiento
5 Parrilla de cocción
6 Bisagra superior (2)
7 Rejilla para el carbón de leña
8 Regulador de aire
9 Bisagra inferior (2)
10 Manija lateral (2)
11
Aislador de calor de la
manija lateral (2)
12
Placa protectora de la manija
lateral contra el calor (2)
13 Fondo de la parrilla
14 Cierre
15 Pata (2)
5
7
2

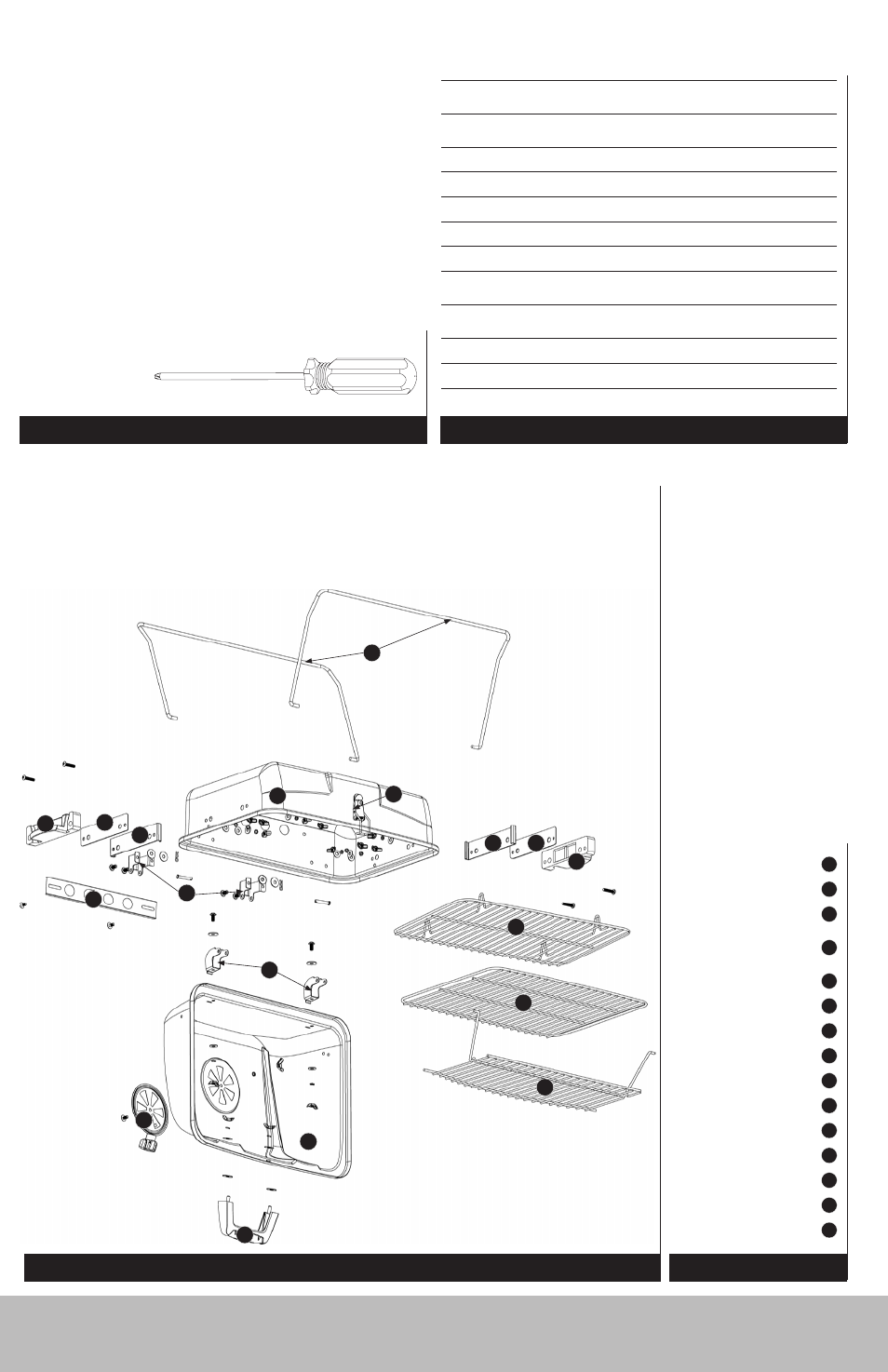

Diagrama de explosión
10
8
11 12
Elementos de ferretería
A
Tornillo Phillips de cabeza abombada, niquelado, M5x12 2 pzs
B
Tornillo Phillips de cabeza abombada, niquelado, M5x12 7 pzs
C
Tornillo Phillips de cabeza abombada, niquelado, M5x35 4 pzs
D
Tuerca de
mariposa
Acero, M5 13 pzs
E
Tuerca de
mariposa
Acero, M6 2 pzs
F
Arandela Acero, ø 5.3 10 pzs
G
Arandela Acero, ø 6.4 2 pzs
H
Arandela Resistente al calor, ø6.4 8 pzs
I
Arandela de cierre
Galvanizada, ø5.3
11 pzs
J
Arandela de cierre Galvanizada, ø6.4 2 pzs
K
Pasador de
grillete
Negro, ø5 x 30 2 pzs
L
Pasador de
horquilla
Galvanizado, ø1.4 x 30
2 pzs
Herramientas necesarias para el armado (no incluidas)
Destornillador Phillips nº 2
10 11
12
13
6
9
14
15
