Si necesita ayuda llame al 1.800.762.1142. No vuelva al lugar de compra.
página
4
1
3
Lista de piezas
1 Manija de la tapa
2 Regulador de aire
3 Tapa
4 Parrilla de cocción
5 Bisagra superior
6 Rejilla para el carbón de leña
7 Rejilla de calentamiento
8 Bisagra inferior
9 Manija lateral (2)
10 Cuenco de abajo
11
Elemento de deslizamiento
del recipiente para la ceniza
12 Pata (4)
13 Placa de abajo
14 Recipiente para la ceniza
5
6
7
14
9
2

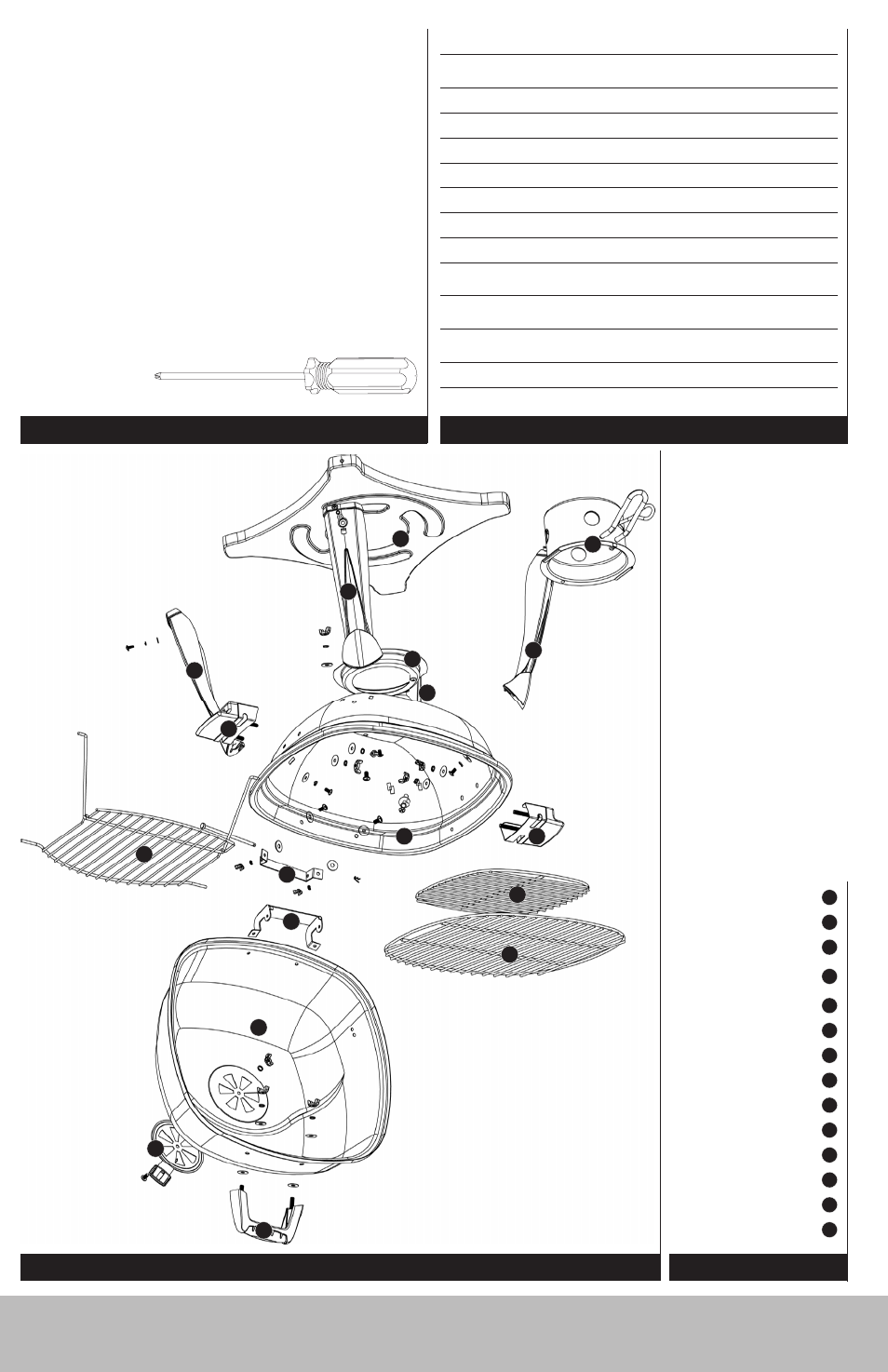

Diagrama de explosión
11
8
10
12
13
Elementos de ferretería
A
Tornillo Phillips de cabeza abombada, galvanizado, M4x10 4 pzs
B
Tornillo Phillips de cabeza abombada, galvanizado, M5x12 10 pzs
C
Tuerca de
mariposa
Acero, M4 4 pzs
D
Tuerca de
mariposa
Acero, M5 6 pzs
E
Tuerca de
mariposa
Acero, M6 6 pzs
F
Arandela Aluminio, ø4 4 pzs
G
Arandela Aluminio, ø6 15 pzs
H
Arandela
Resistente al calor, ø6
4 pzs
I
Arandela de cierre Galvanizada, ø4 4 pzs
J
Arandela de cierre Galvanizada, ø5 10 pzs
K
Arandela de cierre Galvanizada, ø6 6 pzs
L
Pasador Negro, ø5 x 112 1 pz
M
Pasador de
horquilla
Galvanizado, ø1,4 x 30 1 pz
Herramientas necesarias para el armado (incluidas)
Destornillador Phillips nº 2
