89.
Remplacement de l’insert
d’encoche
L’insert d’encoche doit se trouver tout près de la lame, sans pour
autant la toucher, de manière à éviter tout déchirement à la base
de la pièce de travail.
Pour remplacer l’insert d’encoche.
1. Soulevez la tête.
2. Desserrez les six (6) vis d’encoche à l’aide de l’outil universel.
3. Remplacez l’insert d’encoche.
4. Resserrez les vis d’encoche.
REMARQUE : L’insert d’encoche neuf n’a pas de fente pour la
lame. Celle-ci est créée par la lame de la scie. Après avoir serré
les vis de l’insert, mettez la scie en marche et abaissez la lame à
fond dans l’insert d’encoche afin de créer une fente pour la lame.
Cet insert d’encoche « sans jeu » ainsi créé permet de supporter
la pièce aussi près que possible de la lame, ce qui réduit
grandement les éclats.

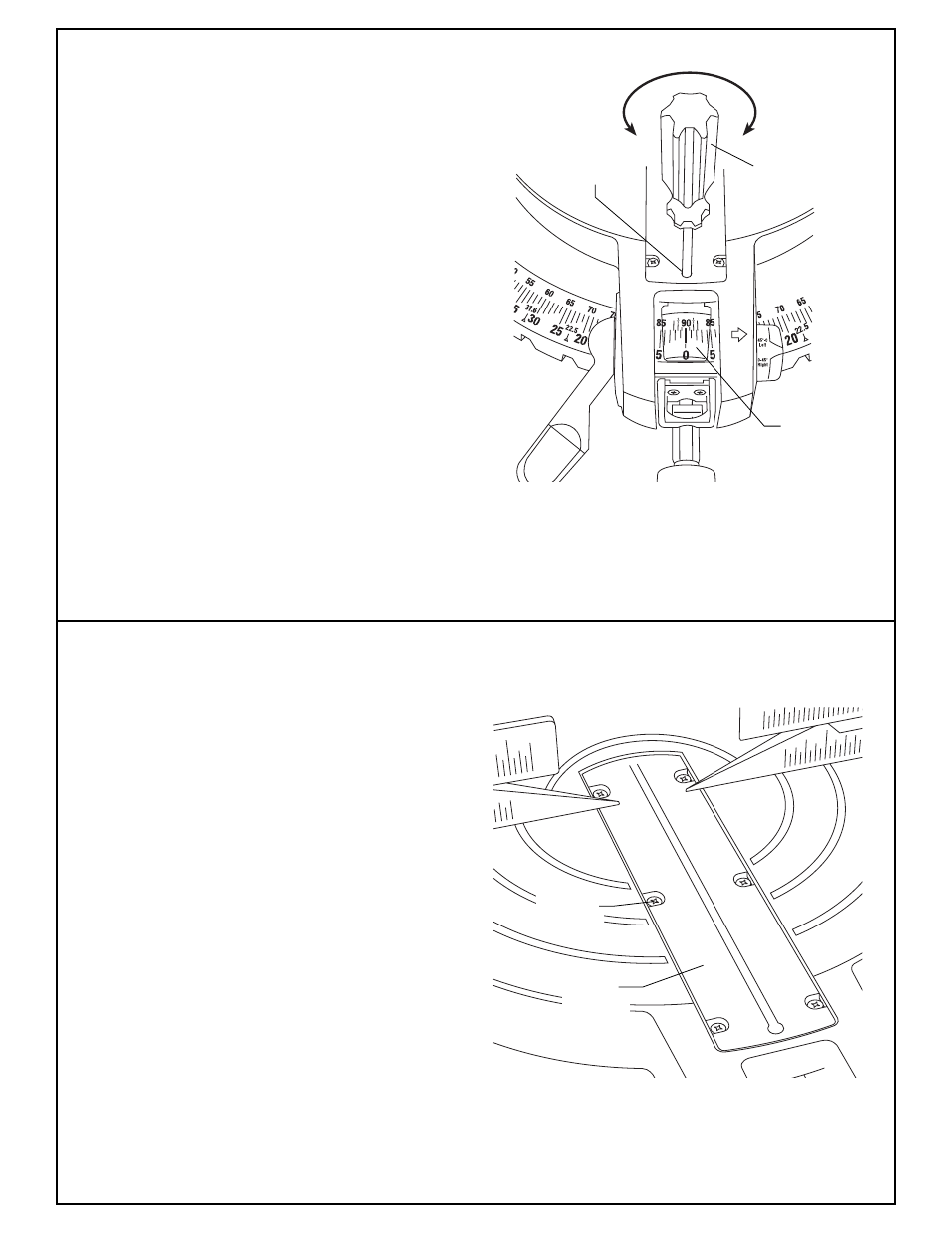

Figure : Insert d’encoche
Réglage de l’aguille de
l’échelle d’onglet
1. Réglez la table à la position 0° et serrez le bouton de blocage de
l’onglet.
2. Relevez l’ensemble de la tête à fond.
3. Desserrez la vis Phillips qui maintient l’aiguille en place.
4. Mettez l’aiguille en face du repère 0° et resserrez la vis.
Figure : Réglage de l’échelle graduée d’onglet
Trou
d’accès
de la vis
Indicateur
d’échelle
graduée
d’onglet
Insert
d’encoche
Vis
d’encoche
Tournevis
Phillips
