Fiber-Lite ®
8
Caractéristiques techniques
Ampoule 150 W halogè
ne quartz, 21 V (EKE, EJV, ou EJA) en fonction de la commande
Tensions 115 V alt, 200 W, 50/60 Hz ou 230 V alt, 200 W, 50/60 Hz (réglé à l'usine)
Durée de vie de l'ampoule 200 à 10 000 heures ; varie selon le réglage de l'intensité
Fusible 115 V alt : 3 A, 250 V, délais, 5 x 20 mm
230 V alt : 2 A, 250 V, délais, 5 x 20 mm
Couleur de la température 3100 à 3400°K selon l'ampoule utilisée
Niveau de bruit environ 21 dB (A)
Certification de sécurité 115 VAC - UL & C-UL
230VAC-CE
Dimensions 6 in. L x 8.5 in. W x 5.3 in. H (pouces)
15.3 cm L x 21.6 cm W x 13.5 cm H
Poids 7.75 livres (3.6 kg.)
Température max. du boîtier 15° C au dessus de la température ambiante.
Conditions d'utilisation et environnement de fonctionnement
Type d'utilisation
Intérieure et à un altitude inférieure à 2000 m
Gamme de températures 5° C à 40° C
Humidité relative maximum de 80% à 31° C, diminuant linéairement jusqu'а 50% а 31° C
Catégorie d'installation II
Degré de pollution 2
AVERTISSEMENT : Si ce matériel est utilisé contrairement aux instructions du fabricant, la garantie risque d'être annulée !
AVIS : Le nettoyage de l'équipement n'est pas recommandé. Si l'équipement est utilisé d'une manière qui n'est pas spécifiée
par le fabricant, la protection fournie par cet équipement peut être affectée.
Siège social et usine :
Dolan-Jenner Industries, Inc.
159 Swanson Road
Boxborough, MA 01719, USA
Telephone: 800.833.4237 or 978-263-1400
159 Swanson Road
Boxborough, MA 01719
800.833.4237 • 978.263.1400
Fax 978.264.0292
www.dolan-jenner.com
[email protected]
9
I EINFüHRUNG
Die Fiber-Lite® MI-150 ist ein 150-Watt Quarzhalogen-LWL-Leuchtkörper für allgemeine Mikroskopie. In Verbindung mit
speziell angepaßten Lichtleiterkabeln läßt sich der Leuchtkörper MI-150 aber auch für eine Vielfalt anderer
Beleuchtungszwecke im Labor einsetzen.
INBETRIEBNAHME
l Den Leuchtkörper MI-150 einschließlich der Gebrauchsanleitung und sonstiger Beiblätter aus dem Karton nehmen.
l Wurde der Leuchtkö
rper im Rahmen eines faseroptischen Gesamtsystems geliefert, auch das Lichtleiterkabel auspacken. Umschließt das
System einen Lichtwellenleiter vom Typ EEG2823, EEG3922 oder BG2820 mit freitragender Anschlußschleife, enthä
lt der Karton ein ebenfalls zu entnehmendes Objektiv LH759. Bei den Lichtleitersystemen EEG2823 und EEG3922
besteht dieses aus zwei (2) Linsen LH759, bei der Vorrichtung BG2820 aus einer (1) Linse LH759.
l Die Rändelschraube im Leuchtkörperanschlußstutzen lockern.
l Das Ende des Lichtleiterkabels in den Leuchtkörperanschlußstutzen einsetzen. Bei LWL-Kabeln vom Typ EEG2823,
EEG3922 oder BG2820 mit freitragender Anschlußschleife weist das Kabelende eine kleine Nut auf. Diese Nut dient
zum Arretieren des LWL-Kabels im Anschlußstutzen und verhindert jegliche radiale Drehung des Kabels, indem sie mit
der Rändelklemmschraube am Stutzen ausgerichtet wird. Rundlichtkabel sind nicht mit einer Nut versehen und
bedürfen zum Anschluss keiner besonderen Ausrichtung.
l Zum Herstellen einer schlüssigen Verbindung des Lichtwellenleiters die Rändelschraube von Hand festziehen. Die
Verwendung einer Zange oder eines sonstigen Werkzeugs ist nicht zu empfehlen, da dies den Leuchtkörper
oder das Lichtleiterkabel beschädigen könnte.
l Das Netzkabel am Stromeingang auf der Rückseite des Leuchtkörpers anschließen. Es ist ausschließlich das dafür
vorgesehene, dem Leuchtkörper beiliegende Netzkabel zu verwenden.
l Nun das Netzkabel an eine Netzsteckdose mit der richtigen, für den Leuchtkörper vorgesehenen Spannung
anschließen. Im Zweifelsfall sind die Typenschilder an der rückwärtigen und unteren Seite des Leuchtkörpers zu
prüfen, bevor die Einheit an die Netzstromversorgung angeschlossen wird.
Anschließen des Lichtwellenleiters
Der Leuchtkörper MI-150 verfügt über einen Faseroptik-LWL-Anschlußstutzen der Klasse B mit einem Innendurchmesser
von 15 mm (0,590 Inch). Stutzen der Klasse B gestatten die Anbringung von freitragenden Anschluß schleifen (Lichtleiter
vom Typ EEG2823, EEG3922, BG2820) und Rundlichtkabeln (A3739) ohne Zwischenadapter. Lichtleiter mit einem
Durchmesser von weniger als 15 mm (0,590 Inch) erfordern einen Adapter für Stutzen der Klasse B (SX-5B, SX-6B bzw.
SX-7B). Näheres hierzu können Sie von Ihrem zuständigen Händler oder direkt vom Werk erfahren.
Fiber-Lite ®
TM

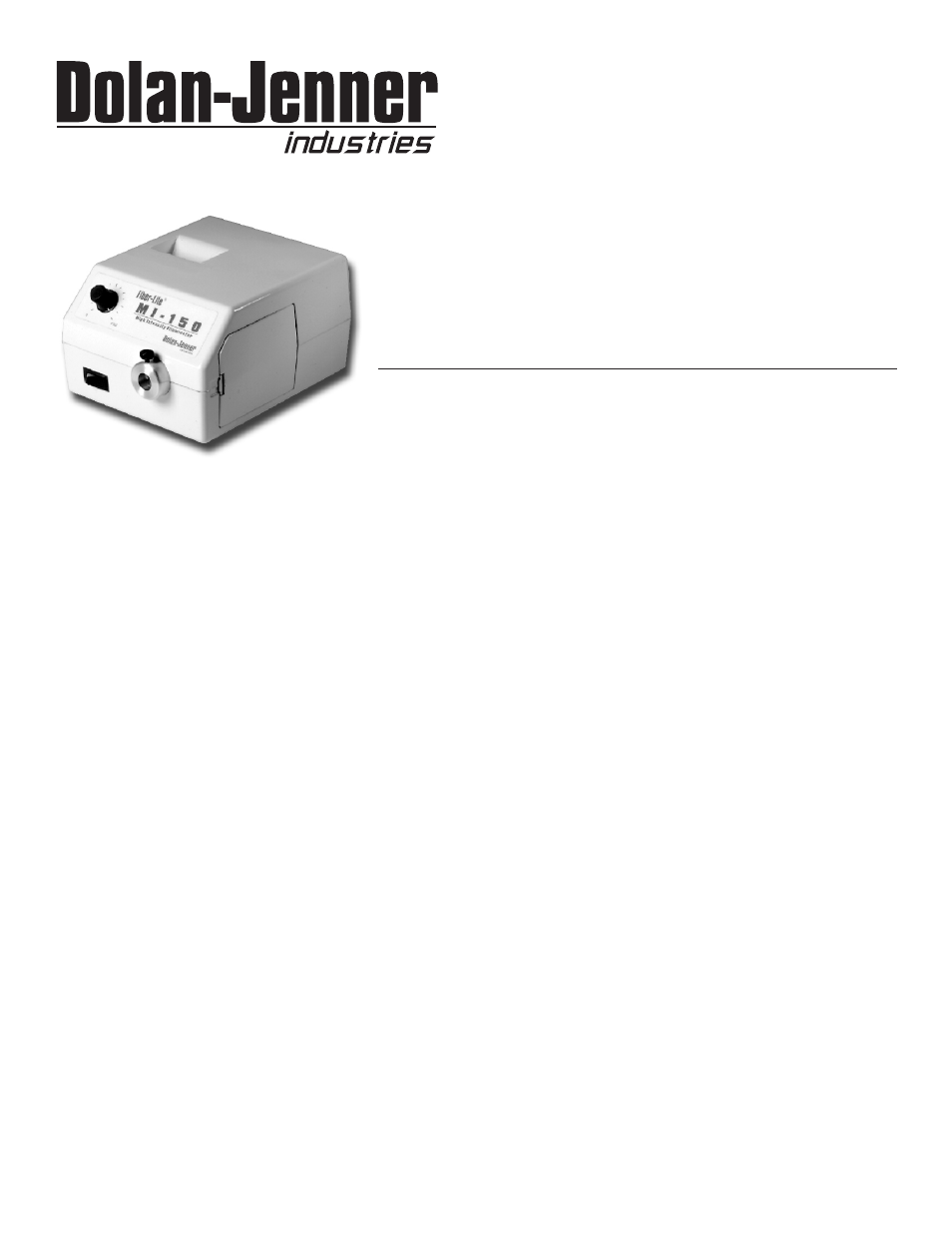

BEDIENUNGS-ANLEITUNG
MI-150 ILLUMINATOREN
Ein Produkt von Dolan-Jenner Industries
05-5300100000 Rev E
