DESCRIZIONE
® Il diffusore DVA S08dp è equipaggiato con amplificatore in classe D della serie DIGIPRO .
Questo amplificatore, ad alta efficienza, permette di ottenere elevate potenze di uscita con
peso ed ingombro ridotti. Grazie alla bassa potenza dissipata il raffreddamento del modulo
amplificatore avviene in modo statico, evitando l’uso di ventola.
® Il circuito di alimentazione dell’amplificatore DIGIPRO è stato progettato per essere
settato in funzione della tensione di alimentazione e progettato con tecnologia SMPS
(Switched-Mode Power Supplies)
Il DVA S08dp è in legno di betulla, studiato per sonorizzare ambienti medio grandi; è
costruito utilizzando la tipologia “BASS REFLEX”.
Il diffusore è stato progettato per l’utilizzo in appoggio.
Per facilitare l’utilizzo, l’installazione e il trasporto è provvisto di:
-
maniglia superiore
- supporto con filetto M20 per asta nella parte superiore e laterale
Il diffusore è stato progettato per funzionare in modalità stereo o modalità mono.
E’ possibile settare la frequenza di incrocio (90Hz oppure 120Hz) e la rotazione di fase (0°
oppure 180°). I segnali di uscita possono essere link oppure pilotati dall’uscita XOVER.
CARATTERISTICHE
Il raffreddamento dell’amplificatore avviene attraverso il pannello in alluminio posto sul
retro del diffusore stesso.
La protezione termica è garantita da un circuito interno che controlla la temperatura
dell’amplificatore stesso e lo protegge dal surriscaldamento limitando il volume generale
(con temperatura >70°).
Se la temperatura raggiunge quella massima di utilizzo (>80°), il segnale audio viene posto
in stato di “mute” e verrà segnalato tramite l’accensione dell’indicatore luminoso giallo
“MUTE”.
Il corretto volume e tutte le funzioni verranno riprese automaticamente al raggiungimento
delle normali temperature di esercizio.
L’accesione dell’indicatore luminoso giallo “MUTE” indica che l’amplificatore ha rilevato un
malfunzionamento sul diffusore, ponendolo in stato di mute.
Eseguire le seguenti verifiche:
- Controllare la corretta connessione alla rete d’alimentazione.
- Assicurarsi della corretta tensione d’alimentazione.
- Controllare che l’amplificatore non sia surriscaldato.
- Scollegare dalla rete di alimentazione il diffusore, attendere qualche minuto e
riprovare
Se dopo tale prove l’indicatore non si spenge c ontattare un centro assistenza autorizzato.
Raffreddamento
Protezione
COLLEGAMENTI
Collegamento alla alimentazione di rete
Ogni diffusore attivo è provvisto del proprio cavo di alimentazione. Il collegamento
avviene tramite un connettore modello Neutrik POWER CON
® (blu) che permette di
avere una facile e rapita connessione al diffusore oltre che a un ottimo sistema di
bloccaggio.
Lo stesso connettore svolge la funzione di interruttore di rete.
L’apparecchio dovrà essere collegato ad una rete di alimentazione che possa erogare la
massima potenza richiesta.
INSTALLAZIONE DEL DIFFUSORE
ATTENZIONE
Installare il diffusore in modo stabile e sicuro, così da evitare qualsiasi condizione di
pericolo per l’incolumità di persone e strutture.
Per evitare condizioni di pericolo non sovrapporre fra loro più diffusori senza adeguati
sistemi di ancoraggio.
Nell’utilizzo all’aperto evitare luoghi esposti alle intemperie.
Il diffusore viene fornito dalla ditta costruttrice predisposto per l’utilizzo in appoggio

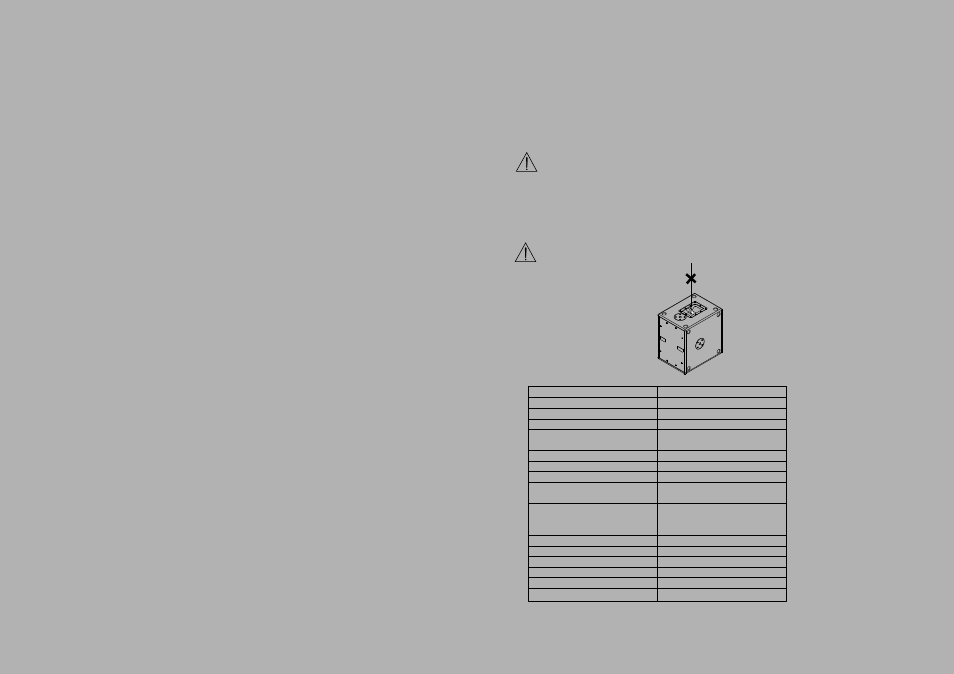

ATTENZIONE
Non utilizzare mai la maniglia per appendere il diffusore!
CLASSIFICAZIONE EMI
In accordo alle normative EN 55103, l'apparato è progettato e idoneo all'utilizzo in ambienti
Elettromagnetici E3 o inferiori (E2, E1).
DATI TECNICI
Sistema Attivo
Tipologia amplificatore Classe D - DIGIPRO
Potenza RMS 800W
Risposta in frequenza 40-150Hz ( -3dB)
Crossover 90Hz - 120Hz selezionabile
24dB/oct
Pressione sonora (max SPL) 131dB
Componenti 1x12” woofer - 3” voice coil
Sensibilità ingresso max -3dBu
Impedenza ingresso Bilanciato 20Kohm
Sbilanciato 10Kohm
Alimentazione Selezionabile internamente
100-120Vac 50-60Hz
220-240Vac 50-60Hz
Forma diffusore Rettangolare
Colore diffusore Nero
Dimensioni (WxHxD) 520x360x500mm
Peso 22Kg
Supporto piantana 2xM20 (alluminio)
Maniglie 1 (superiore)
+/
Rilancio alimentazione di rete
Sul retro del diffusore è presente un connettore Neutrik POWER CON ® (grigio) per il
rilancio dell’ alimentazione di rete.
Questa presa ha lo scopo di rilanciare l’alimentazione ad un altro diffusore riducendo i
collegamenti diretti alla rete. Gli assorbimenti massimi degli amplificatori sono riportati sul
pannello dell’amplificatore.
Il numero massimo dei diffusori collegati insieme varia sia per gli assorbimenti massimi dei
diffusori e sia dalla corrente massima della prima presa di alimentazione.
