27 28
INSTALLATION
La suspension des DVA T4 et DVA S09dp se fait à travers le support flybar DRK 10.
Le poids maximal applicable à la flybar DRK10 est 250 kg.
Configurations avec DVAT4
Le flybar DRK10 est certifié pour un maximum de 16 diffuseurs T4
Consulter le tableau 1 afin de déterminer le poids compressif supporté par le flybar avec
diffuseurs DVA T4 dans différentes configurations.
Tableau 1
Quantité Poids
[kg]
[lbs.]
1 15 33
2 30 66
3 45 99
4 60 132
5 75 165
6 90 198
7 105 231
8 120 264
9 135 297
10 150 330
11 165 363
12 180 396
13 195 429
14 210 462
15 225 495
16 240 528
Configurations avec DVAS09dp
Le flybar DRK10 est certifié pour un maximum de 4 diffuseurs 4 DVA S09dp.
Consulter le tableau 2 afin de déterminer le poids compressif supporté par le flybar avec
diffuseurs DVA S09dp dans différentes configurations.
Tableau 2
Quantité Poids
[kg] [lbs.]
1 51 113
2 102 225
3 153 337
4 204 449

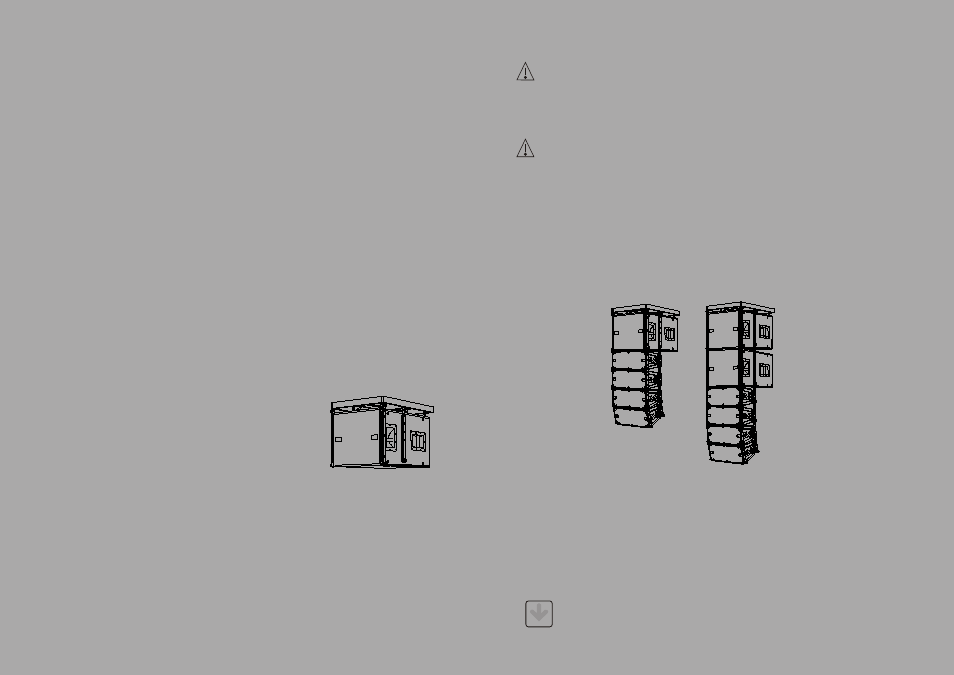

Configurations avec mélange DVA T4 et DVA S09dp
La modularité du système DVA permet des configurations suspendues mixtes entre les
diffuseurs DVA T4 et DVA S09dp. Il est nécessaire de considérer qu'un subwoofer DVA
S09dp suspendu correspond, en terme de poids, à 4 diffuseurs DVA T4.
C'est pour ce motif qu'il est nécessaire de calculer la charge totale dans les différentes
combinaisons.
Exemple:
Modifications de structure sur le support flybar DRK10
Notes
Aucune modification ne peut être faite sans l'accord du producteur.
Attention
Dans le cas où lesdites mesures de sécurité et de calcul de poids total ne sont pas
respectées, dB Technologies n'est en aucun cas responsable des éventuels
dommages provoqués aux objets et aux personnes!
N'utiliser exclusivement que des pièces originales dBTechnologies.
Attention
Il n'y a pas d'autre accessoire approuvé pour cet usage, afin dB Technologies
n'assume aucune responsabilité pour les dommages causés à des biens et des
personnes!
Installer toujours les parties en conformité avec ces instructions d'installation!
Remplir et mettre aux archives tous les documents du système DVA dans un lieu sûr !
Durant les installations, bien s'assurer que dans la structure portante du système soient
inclus dans le calcul des poids totaux ainsi que le poids du flybar DRK 10, des chaînes des
élévateurs, des moteurs, des câbles et autres poids ajoutés.
Attention
Les normes sur la sécurité peuvent être différentes en fonction du pays de
destination. Vérifier les normes en rigueur en accord avec les règlements sur les
sécurités du pays!
Accessoires originaux dBTechnologies
Quantité Poids par quantité Poids configuration
DVA T4 8 120Kg
DVA S09dp 2 102Kg 222Kg
Quantité Poids par quantité Poids configuration
DVA T4 12 180Kg
DVA S09dp 1 51Kg
231Kg
F
ra
n
ç
a
is
F
ra
n
ç
a
is
DVA Composer Simulation acoustique de systèmes de séries DVA
DVA Composer est un logiciel de direction et simulation acoustique pour tous les
modèles de lignes de source de la série DVA et les caissons de basse relatifs.
Ce logiciel permet de gérer un système stéréo composé de ligne source et de
caissons de basse, simulant séparément la réponse acoustique de chacun des deux.
De plus, de nombreuses informations sont fournies à l'utilisateur, comme l'alignement
en phase entre les systèmes suspendus et les relatifs caissons de basse à terre, ou la
syggestion d'angles optimisés entre les modules de ligne de source et les préréglages
d'égaliseur relatifs. Cela permet d'optimiser les performances du système, même pour
des utilisateurs non experts.
On conseille de télécharger gratuitement le logiciel DVA_Composer
directement à partir du site dB Technologies (www.dbtechnologies.com)
dans la section dédiée « Software & Controller »
DOWNLOAD
