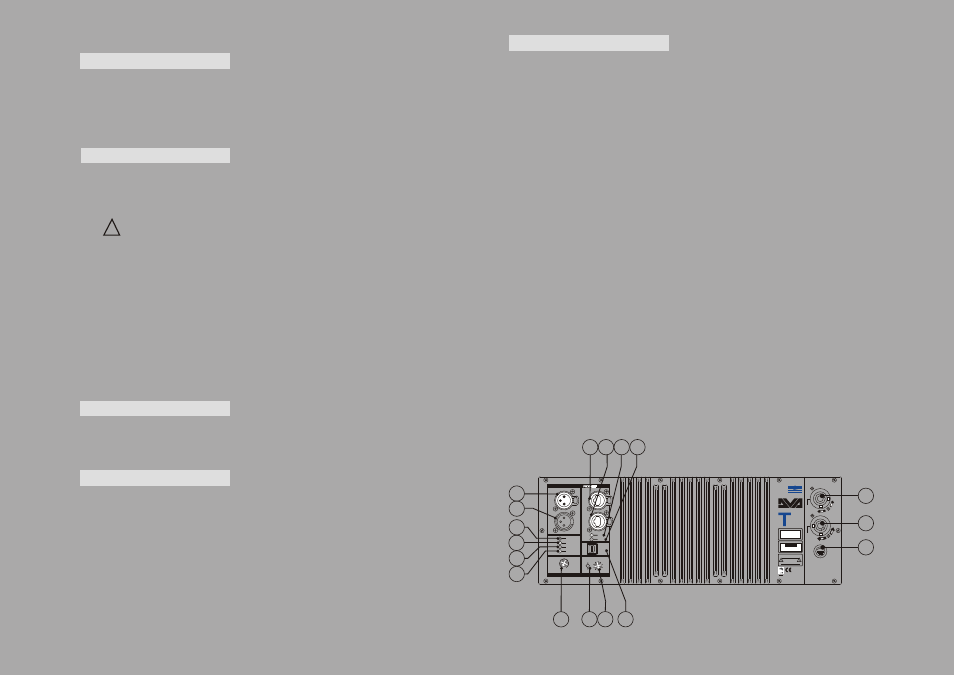

BEDIENELEMENTE UND FUNKTIONEN
Abschnitt “Balanced Audio”
1) EINGANGSBUCHSE "INPUT”
Symmetrischer XLR Eingang für Line-Pegel.
2) AUSGANGSBUCHSE "LINK”
Der parallel zum Eingang (1) angeschlossene XLR-Anschluss kann dazu
verwendet werden, das ankommende Audiosignal an einen anderen verstärkten
Lautsprecher weiter zu leiten.
Abschnitt “Status”
3) LED “LIMITER”
Diese rote LED leuchtet auf, um das Ansprechen der Limiterschaltung zu
signalisieren, die die Verzerrung des Verstärkers verhindert und die Lautsprecher
gegen Überlast schützt.
4) LED “SIGNAL”
Diese LED leuchtet grün, wenn das Audiosignal anliegt mit einem Pegel von größer
-20dBu.
5) LED “MUTE/PROT”
Diese gelbe LED zeigt den Zustand des Verstärkers an. Während des normalen
Betriebs ist die LED ausgeschaltet; wenn sie blinkt oder ständig leuchtet, kann man
der Diagnosetabelle Informationen zur Kontrolle des Zustands des Verstärkers
entnehmen.
6) LED “READY”
Diese LED leuchtet grün, wenn das Gerät an die richtige Netzspannung
angeschlossen ist. Während des normalen Betriebs ist die LED eingeschaltet;
wenn sie blinkt oder ausgeschaltet ist, kann man der Diagnosetabelle
Informationen zur Kontrolle des Zustands des Verstärkers entnehmen.
Abschnitt “Input control”
7) EMPFINDLICHKEITSREGLER EINGANG “INPUT SENS”
Dieser Regler dient zum Einstellen der Eingangs-Empfindlichkeit des Verstärkers .
Diese Regelung beeinflusst nicht den Ausgangspegel “LINK”.
Abschnitt “RDNET”
8) EINGANGSSTECKER "DATA INPUT”
RJ45-Stecker für den Dateneingang.
9) AUSGANGSSTECKER "DATA LINK”
RJ45-Stecker Datenausgang für die Kaskadenschaltung.
10) LED “LINK”
Diese grüne Leuchte schaltet sich nur ein, wenn der Verstärker die Daten
erkannt hat und über den Computer mit der Haupteinheit RDNET verbunden ist.
11) LED “ACTIVE”
Diese gelbe Leuchtet blinkt, wenn eine Datenübertragung zwischen RDNET und
Verstärkermodul im Gange ist.
Vermeiden Sie den Dauerhaften Betrieb im Limit
Abschnitt “DSP configuration”
12) LED “Remote Preset Active”
Diese gelbe Leuchte zeigt den Ausschluss der Lautsprechersteuerung und des
Drehschalters “DSP Preset” (13), wenn der Verstärker per RDNET durch einen
Computer ferngesteuert wird.
Die Leuchte blinkt langsam, wenn sich der Drehschalter auf Position 9 befindet
und eine vorher gespeicherte benutzerdefinierte Entzerrung gespeichert wurde.
13) DREHSCHALTER mit 10 Positionen “DSP Preset”
Über diesen Drehschalter mit 10 Positionen können die vorgesehenen neun
Entzerrungskurven (Schalter 0-8) ausgewählt oder eine vorher per RDNET vom
Benutzer gespeicherte Entzerrung aufgerufen werden (Schalter 9).
Falls diese Option nicht verwendet wird, entspricht die Entzerrung 9 der
Entzerrung 0.
Zur Erläuterung der Entzerrungskurven siehe die Tabelle.
14) STECKER “Service Data USB”
Über diesen USB-Stecker kann die Firmware des DVA T8 Verstärkermoduls über
einen Computer und ein eigenes Programm aktualisiert werden.
15) EINBAUSTECKER “MAINS INPUT”
Für den Anschluss des beiliegenden Netzkabels.
Für den Netzanschluss wird ein POWER CON® (blau)Stecker verwendet.
16) EINBAUKUPPLUNG FÜR DIE POWER-WEITERLEITUNG “MAINS OUTPUT
LINK”
Er dient zum Durchschleifen der Netzspannung. Der Ausgang ist parallel an den
Eingang (15) angeschlossen und kann zum Speisen eines weiteren verstärkten
Lautsprechers verwendet werden. Einbaukupplung POWER CON® (grau).
17) SICHERUNGSHALTER “MAINS FUSE”
Er enthält die Netzsicherung.
!!
7
15
16
17
Made in Italy
Input
Link
Audio
Input Sens
READY
MUTE/PROT
SIGNAL
LIMITER
0dB
+10dB
+4dB
1 = GND
2 = HOT
3 = COLD
1 0
2 3 4 5 6 7 8 9
Active
Data
Link
Link
Active
Data
Input
Input Control
Balanced Audio
Status
Service
Data
User Remote
Preset
DSP Configuration
SERIAL N.
“CAUTION” RISK OF ELECTRICAL SHOCK DO NOT OPEN “AVIS” RISQUE DE CHOCH ELECTRIQUE NE PAS OUVRIR
dd BB
TECHNOLOGIES TECHNOLOGIES
(REPLACE FUSE WITH SAME RATINGS)
MAINS
FUSE
220-240V~
(18Amax)
3680Wmax
100-120V~
(16Amax)
1320Wmax
100-120V~
4Amax
MAINS
LINK
MAINS
INPUT
FULL RANGE
ACTIVE P.F.C. 100-240V~ 50-60Hz
Digital Vertical Array 8 220-240V~
2Amax
220-240V~
(T3,15A L 250V~)
100-120V~
(T6,3A L 250V~)
PUSH
PUSH
PUSH
1
2
6
5
4
3
11 10 9 8
14 13 12
L177007324
REV SW 2.32
