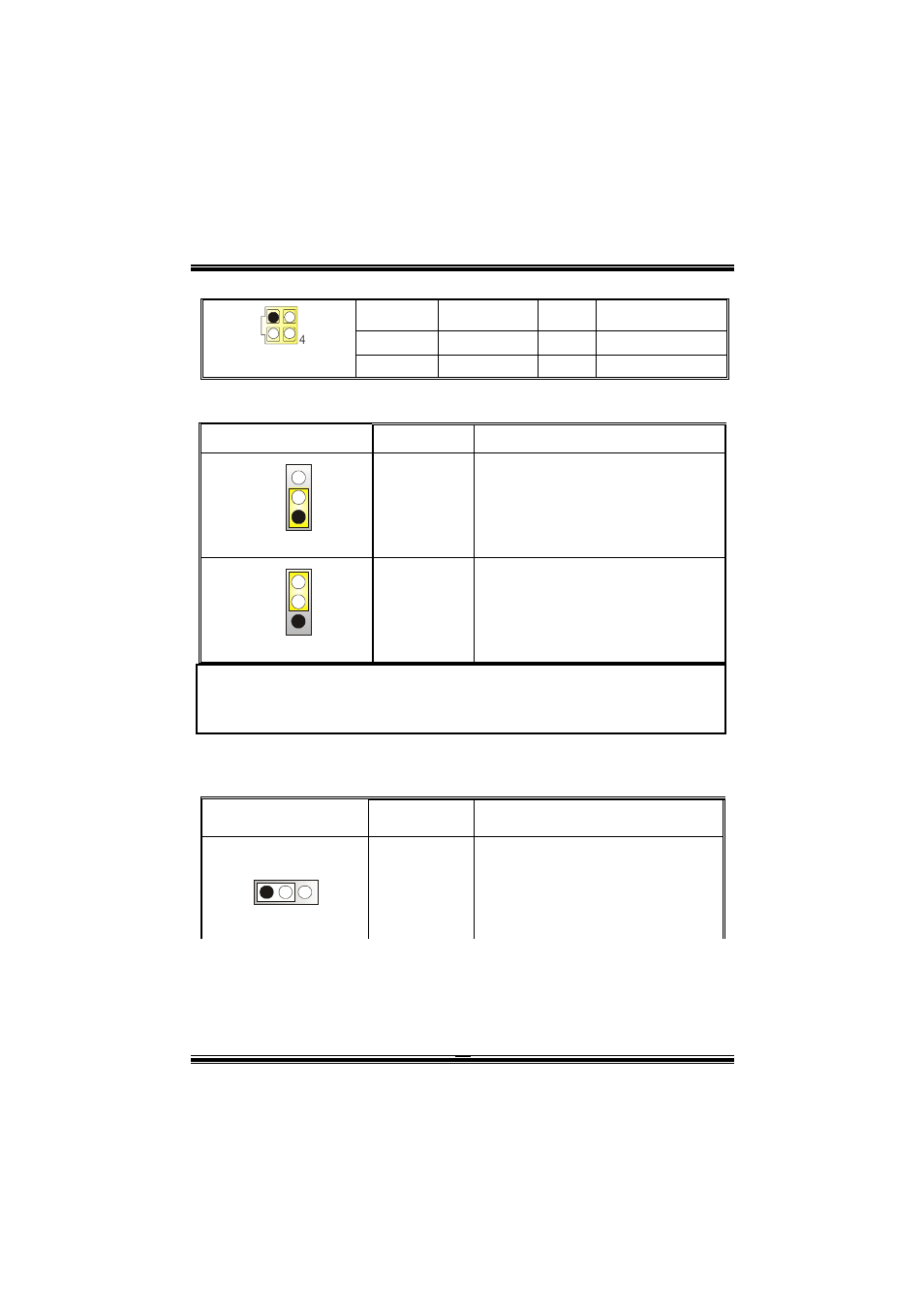

PIN Belegung PIN Belegung
1 +12V 3 Masse
1
2
3
JATXPWR2
2 +12V 4 Masse
Auswahl von Stromsmodi für Tastatur/ Maus: JKBV1
JKBV1 Pin-Belegung Beschreibung
1
3
Pin 1-2 geschlossen
+5V +5V für Tastatur und Maus
1
3
Pin 2-3 geschlossen
+5V reservierte
Spannung
Durch +5V reservierte Spannung für
PS/2-Maus und PS/2-Tastatur zum
Erwecken vom System
Anmerkung: Um die Funktion ─ “Erwecken durch Tastatur/Maus“ ─ zu
aktivieren, müssen Pins 2-3 von JKBV1 durch die Jumperkappe verdeckt
werden.
Auswahl von Stromsmodi für USB: JUSBV1/ JUSBV2/
JUSBV3_4
JUSBV1/JUSBV2/
JUSBV3_4
Pin-Belegung Beschreibung
1 3
Pin 1-2 geschlossen
+5V
JUSBV1: 5V für USB-Port von JUSB1
JUSBV2: 5V für USB-Port von
JRJ45USB1
JUSBV3_4: 5V für USB-Port von
JUSB2/3
