20

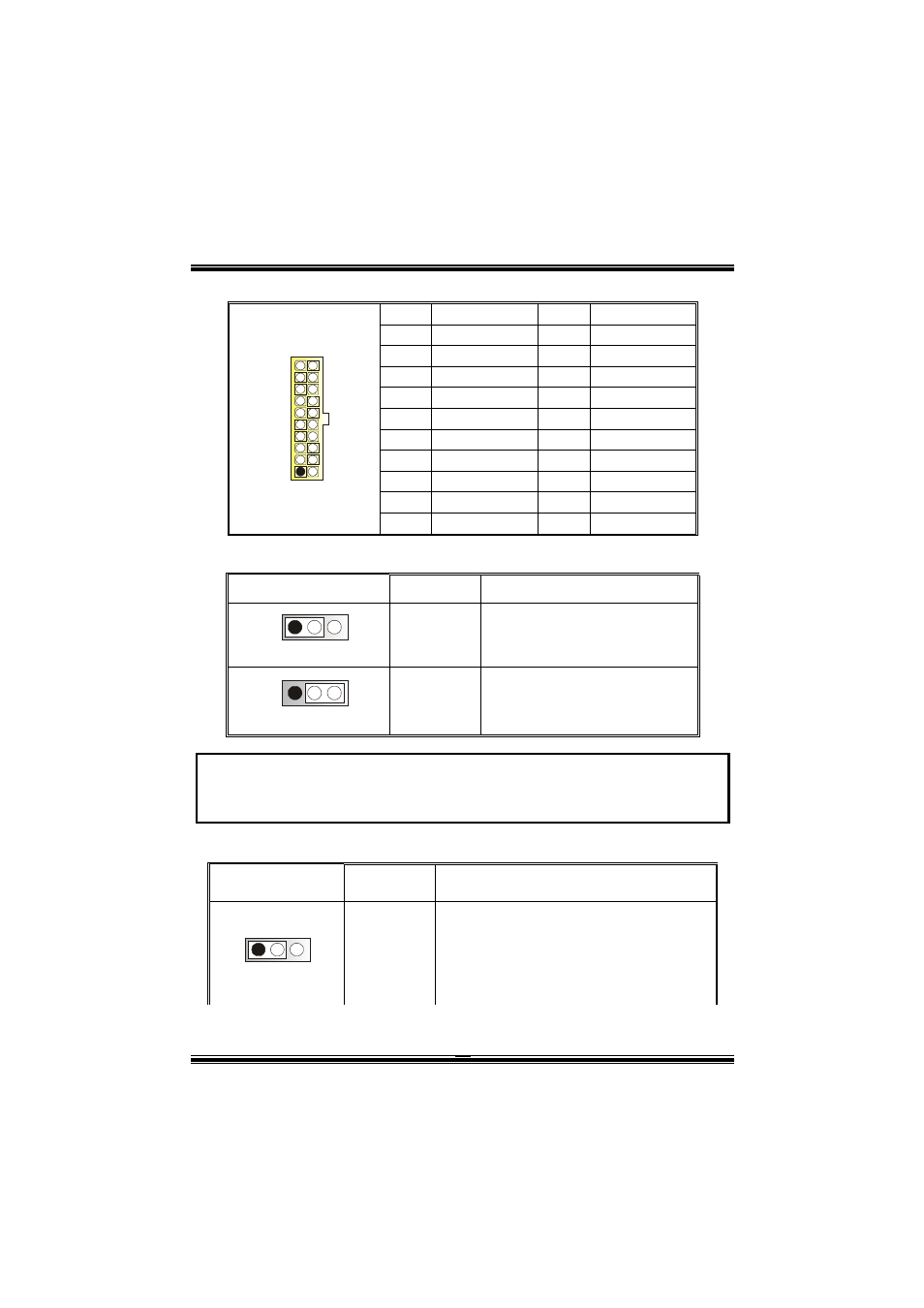

Stromversorgunsanschluss: JATXPWR1
PIN Belegung PIN Assignment
1 +3.3V 11 +3.3V
2 +3.3V 12 -12V
3 Masse 13 Masse
4 +5V 14 PS_ON
5 Masse 15 Masse
6 +5V 16 Masse
7 Masse 17 Masse
8 PW_OK 18 -5V
9 +5V_SB 19 +5V
20
11
10
1
10 +12V 20 +5V
Auswahl von Stromsmodi für Tastatur/ Maus: JKBV1
JKBV1 Belegung Beschreubung
1 3
Pin 1-2 geschlossen
+5V +5V für Tasratur und Maus
1 3
Pin 2-3 geschlossen
+5V
reservierte
Spannung
Durch +5V reservierte
Sapnnung für PS/2-Tastatur
und PS/2-Maus zum Erwecken
von dem System
Anmerkung: Um die Funktion ─ Erwecken durch Tastatur/Maus ─ zu
aktivieren, müssen Pins2-3 von JKBV1 durch die Jumperkappe verdeckt
werden.
Auswahl von Stromsmodi für USB: JUSBV1/ JUSBV2/ JUSBV3
JUSBV1/JUSBV2/
JUSBV3
Belegung Beschreibung
1 3
Pin 1-2 geschlossen
+5V
JUSBV1: +5V für den USB-Port von JUSB1
JUSBV2: +5V für den USB-Port von
JUSBLAN1
JUSBV3: +5V für für den USB-Port von
JUSB3/4 ports
