Mapa del sistema: Vistas frontal, izquierda, derecha, posterior e
inferior

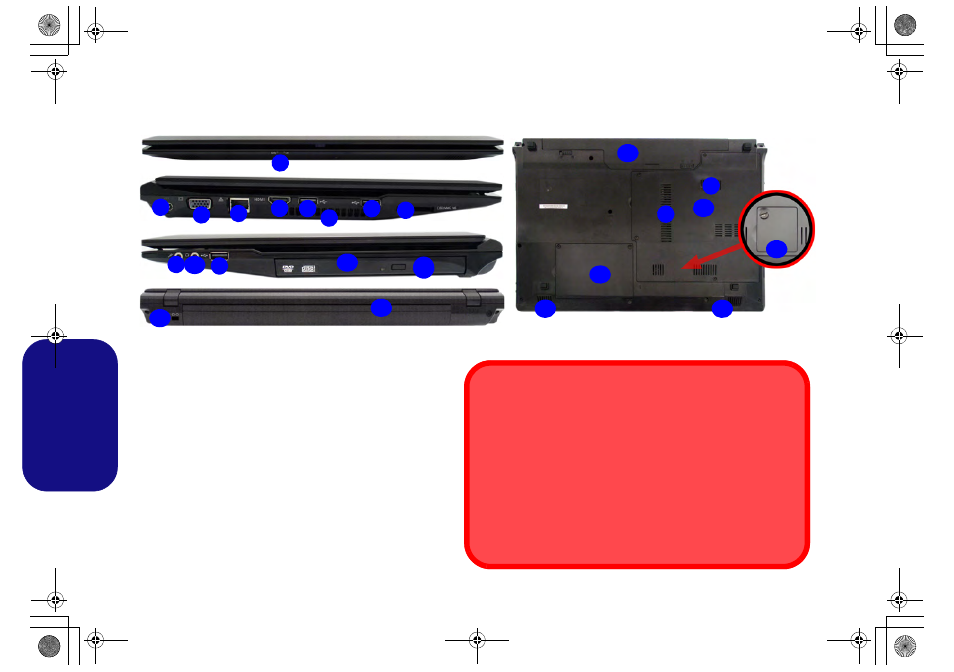

Figura 3
Vistas frontal, izquierda, derecha, posterior e inferior
1. Indicadores LED de
encendido
2. Conector de entrada DC
3. Puerto para monitor externo
4. Conector LAN RJ-45
5. Puerto de salida de HDMI
6. 3 Puertos USB 2.0
7. Rejilla
8. Lector de tarjetas 9 en 1
9. Conector de entrada para
micrófono
10. Conector de salida de
auriculares
11. Bahía de dispositivo óptico
12. Orificio de expulsión de
emergencia
13. Ranura del cierre de
seguridad
14. Batería
15. Tapa de la bahía
componente
16. Tapa de la bahía para el
disco duro
17. Altavoces incorporados
18. Tapa de la tarjeta USIM
(opcional)
2
1
7
8 4
6
3
5
10 6
13
11
14
12
6
9
15
14
7
16
17
7
17
18
Parte frontal
Lateral izquierdo
Parte posterior
Lateral derecho
Cara inferior

Recalentamiento
Para evitar que su ordenador se recaliente compruebe que nada
bloquea la(s) rejilla(s) con el equipo encendido.
Expulsión de emergencia del disco
Si necesita expulsar un disco manualmente (p. ej. por un corte de
corriente inesperado) puede introducir la punta de un clip en el ori-
ficio de expulsión de emergencia. No utilice la punta de un lápiz u
otros objetos que puedan romperse y quedar atrapados en el orifi-
cio.
