Bargman N50-85-200 User Manual

Breakaway switch installation instructions

12 Volt Sealed Lead-Acid Battery

To maximize the life of the battery the following

conditions should be met:
1.

Avoid over or undercharge. This is the single
worst enemy of lead-acid batteries.

Batteries should not be stored in a discharged
state or at elevated ambient temperatures.

Avoid exposing batteries to heat! Service life
is shortened considerably at ambient above
30°C (86°F).

Due to the characteristics of this battery, after
six to nine months of storage, the battery
should be recharged.

Charge the battery at the proper rate. Current
should be limited to 1.2 amps or less.

Provide adequate air circulation when
charging battery. Do not charge battery in
any other container besides the supplied
battery box.

CAUTION Do not place batteries in close
proximity to objects which can produce
sparks or flames.

Do not expose battery case to organic solvents
or adhesives.

CAUTION Do not attempt to disassemble
batteries. Contact with sulfuric acid may
cause harm.

10. CAUTION Fasten batteries tightly and make

provisions for shock absorption if exposure to
shock or vibration is likely.

11. WARNING Do not throw batteries into fire;

batteries so disposed may rupture or explode.

Battery Data Chart

• 12 VOLT
• Maximum charge current must be limited

to 1.2 amps

• Length = 3.54” Width = 2.76” Height = 4.13”
Terminals: Fasten Tab .187” x .032”
• Service Life:
Under normal operating conditions,
4-5 years in standby applications or 200-1000

charge/discharge cycles depending upon depth
of discharge and rate of charge.

Remove Charger and Battery from the
battery case.

Mount battery case securely to frame, jack
post or other suitable location on trailer.

Bolt Breakaway Switch\ to frame of trailer or
battery case bracket.

Disconnect trailer from tow vehicle. Install
battery and charger into the battery case.
Feed wires out the back, then close the top.

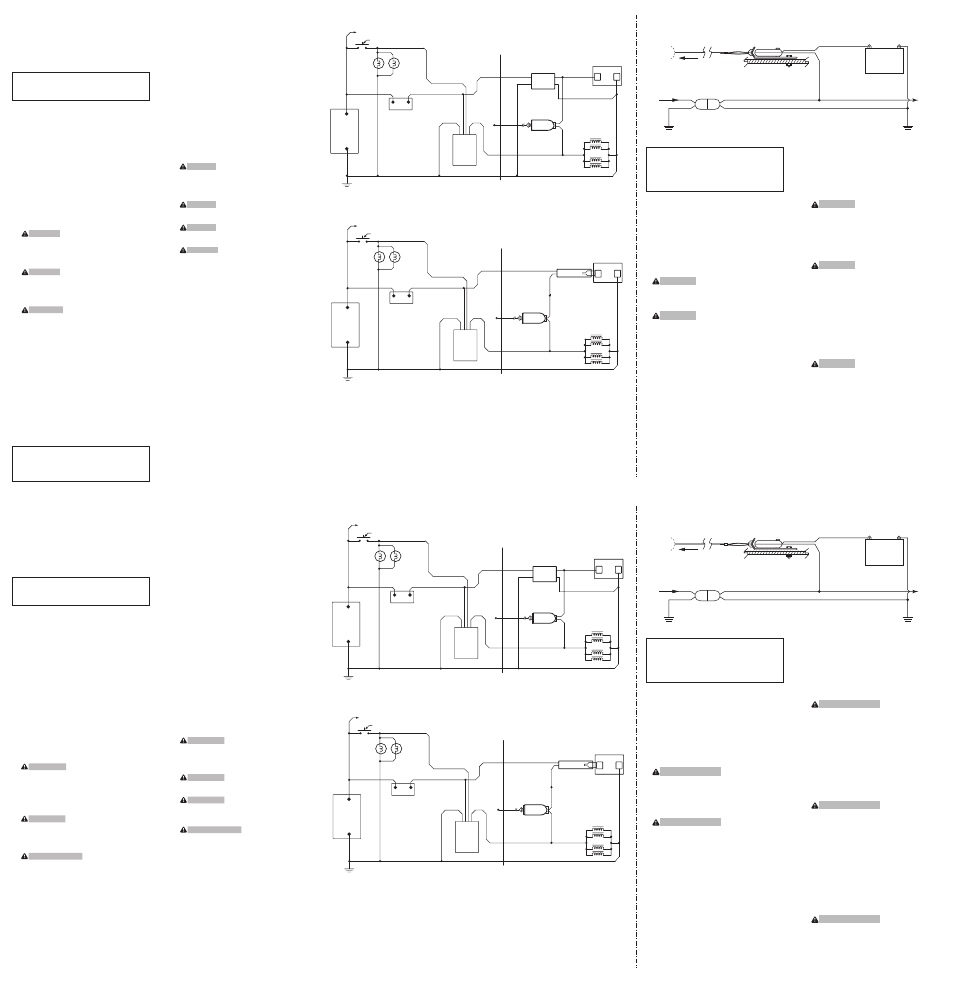

Wire per schematic diagram. Properly
insulate all connections.

For Technical Assistance and Warranty
Information call: 1-888-785-5832 or www.
tekonsha.com

Important Facts to Remember

CAUTION USE ZIP TIE TO SECURE
COVER. To prevent accidental opening of the
Battery Box, Use a UV-Resistant Zip Tie to
Secure the Cover to the Box using one or both
of the holes provided.

CAUTION Improper installation of the
breakaway battery will destroy the brake
control. The negative (-) terminal must attach
to ground and positive (+) terminal must
attach to the breakaway switch.

WARNING Check your Breakaway
System\ periodically to insure that wiring
and connections are secure. A short or an
open circuit can result in a no-brake condition.

If excessive discharging of the breakaway
battery occurs, check battery and recharge
using a Heavy Duty Multi Stage/Maintenance
Charger. Tekonsha charger 2024-07 is
recommended for proper charging.

If the secondary battery needs charging,
current will be drawn from the tow vehicle’s
battery at anytime the tow vehicle is
connected to the trailer. Tekonsha charger
2024-07 is recommended for proper charging.

To only charge the breakaway battery when
vehicle is running, a battery isolator may be
installed in the 12 volt supply line (RED
wire for tow charger).

Breakaway Battery Charger

Installation Instructions for:

ABCD*

(*Accelerated Battery Charging Device)

TOW CHARGER

12 Volt Lead-Acid Battery

Printed in Mexico
Imprimé au Mexique
Impreso en México
P/N: 2218

REV S

09/13

TOW

CHARGER

Red

Black

Red

Black

Black (+)

Red (+)

(–)
Black

Red (+)

Black (–)

Blu

Blue

White

+12 Volt System

Stop light Switch

toW Vehicle

chaSSiS GRound

toW Vehicle

chaSSiS GRound

+12 Volt

Battery

automatic

Reset

circuit

Breaker

automatic

Reset

circuit

Breaker

+12 Volt

Breakaway

Battery

+12 Volt

Breakaway

Battery

ABCD

W V

ehicle

aile

W V

ehicle

aile

Breakaway

Switch

Breakaway

Switch

Red

–

Red

–

+12 V

HEAVy DuTy QuICk/MAInTEnAnCE MuLTI STAGE CHARGER

ABCD (Accelerated Battery Charging Device)

–

+12 Volt

Battery

–

Brake

control

Brake

control

tRaileR
BRakeS

Blue

READ THIS FIRST:

Check condition of battery prior to installation and
prior to each trip.

Refer to Breakaway Switch Installation Instructions for complete operating instructions and cautionary
statements.

TOW VEHICLE

BREAKAWAY SWITCH

ELECTRICAL CONNECTOR

BATTERY

12 VOLT

SpLICE TO BRAKE OuTpuT

fROm TRAILER BRAKES

BRAKE OuTpuT fROm

BRAKE CONTROL

BLuE

BLACK

BRAKE

OuTpuT

fROm

TRAILER

BRAKES

TOW VEHICLE GROuNd

GROuNd

Important Facts to Remember

1. ATTENTION INSTALLER: Please give

this sheet to consumer upon completion of

installation.

2. SAFETY ITEM: Solder all wire

connections.

3. Check condition of battery prior to each

trip.

4. WARNING Disconnect trailer plug

before testing breakaway unit. Failure to

do so will result in severe damage to

electronic brake control.

5. WARNING Check your breakaway

system periodically to insure that wiring

and connections are secure. A short or an

open circuit can result in a no-brake

condition.

6. For optimal performance, it is

recommended that breakaway devices be

replaced every 3-5 years.

7. For Technical Assistance and Warranty

Information call: 1-888-785-5832 or

www.tekonsha.com

Installation Guide

1. Mount Battery Case securely to frame,

jack post or other suitable location on

trailer with Breakaway Switch Cable

towards tow vehicle.

2. WARNING Switch location should be

selected to ensure unobstructed line of

pull in event of vehicle separation.

3. Bolt breakaway switch bracket to frame

of trailer or battery case bracket using

1/4” bolt and lock nut or (2) 1/4” jam

nuts. (Bolt and nuts not included in kit.)

4. WARNING Do not over tighten bolt.

Switch must be able to pivot.

5. Disconnect trailer from tow vehicle.

Check and install battery.

6. Wire per schematic. Properly insulate all

connections.

7. Attaching to tow vehicle: Attach

Breakaway Switch Cable to tow vehicle

frame being certain the cable does not

drag on the ground and no strain or

restriction is placed on the cable.

8. WARNING Do not hook cable to safety

chain loop or hitch ball.

READ THIS FIRST:

Read and follow all instructions carefully
before installing or operating the Breakaway
Switch. Keep these instructions for future
reference.

BREAkAWAy SWITCH

InSTALLATIOn InSTRuCTIOnS

Chargeur du

véhicule de

remorquage

RouGe (+)

noiR (–)

(–)
noiR

leu

ABCD

CHARGEuR DE MAInTEnAnCE MuLTI-éTAGé RApIDE ET à uSAGE InTEnSIF

ABCD (Chargeur accéléré de batterie)

1 circuit de +12 V

interrupteur de feu d’arrêt

1 circuit de +12 V

interrupteur de feu d’arrêt

MaSSe du VÉhicule

de ReMoRQuaGe

MaSSe du VÉhicule

de ReMoRQuaGe

Rupteur de

retour à la

position

initiale

automatique

Rupteur de

retour à la

position

initiale

automatique

commande

de freins

commande

de freins

FReinS de

ReMoRQue

FReinS de

ReMoRQue

Batterie de

Rupture

d’attelage

+ 12 V

noi

RouGe (+)

–

RouGe

–

RouGe

Bleu

leu

Bleu

leu

lanc

VÉ

hicule

VÉ

hicule

contacteur de
Rupture d’attelage

+12 V

Batterie

+12 V

–

Batterie

+12 V

–

noiR (+)

+12 V

Batterie de

Rupture

d’attelage

+ 12 V

Reportez-vous aux Instructions relatives au montage de l’interrupteur de dérive pour la totalité du mode
d’emploi et des mises en garde.

Directives d’installation

du chargeur de batterie de

rupture d’attelage :

ABCD*

(*[Chargeur de batterie accéléré)

CHARGEuR Du VéHICuLE DE

REMORQuAGE

Batterie d’accumulateur au plomb de 12 V

Enlevez le chargeur et la batterie du bac
d’accumulateur.

Montez solidement le bac d’accumulateur
contre le châssis, le bras de levage du vérin
ou montez-le à tout autre endroit approprié
de la remorque.

Boulonnez le contacteur de Rupture
D’attelage\ au châssis de la remorque ou au
support du bac d’accumulateur.

Débrancher le remorque du véhicule
remorqueur. Installez la batterie et le chargeur
dans le bac d’accumulateur. Sortez les fils à
l’arrière, puis fermez la partie supérieure.

Posez le câblage selon le schéma de circuits.
Isolez adéquatement toutes les connexions.

Composez le numéro suivant pour obtenir une
aide technique et des renseignements sur la
garantie: 1-888-785-5832 ou www.tekonsha.
com

Faits importants à retenir

ATTENTION UTILISEZ L’ATTACHE
MONO-USAGE POUR FIXER LE
COUVERCLE afin de prévenir l’ouverture
accidentelle du boîtier de batterie. Pour fixer
le couvercle sur le boîtier, utilisez une attache
mono-usage anti-UV passée dans un ou les
deux trous présents.

ATTENTION Une mauvaise installation
de la batterie de rupture d’attelage détruira la
commande de freins. La borne négative (-)
doit être fixée à la masse et la borne positive
(+), au contacteur de rupture d’attelage.

AVERTISSEMENT Vérifiez périodiquement
votre dispositif de Rupture D’attelage\ afin
de vous assurer de la sûreté du câblage et des
connexions. Un court-circuit ou un circuit
ouvert peut engendrer une condition de non-
fonctionnement des freins.

Si une décharge excessive de la batterie
survient, vérifiez la batterie et rechargez-
la à l’aide du chargeur de maintenance
multi-étagé à usage intensif. Le chargeur
Tekonsha 2024-07 est recommandé pour
le remplissage approprié.

Si la batterie secondaire requiert une charge,
le courant sera tiré de la batterie du véhicule
de remorquage si ce dernier est relié à la

remorque. Le chargeur Tekonsha 2024-07 est
recommandé pour le remplissage approprié.

Pour charger la batterie de rupture d’attelage
uniquement lorsque le véhicule fonctionne,
il est possible d’installer un sectionneur de
batterie dans le conducteur d’alimentation de
12 V (fil ROUGE relié au chargeur).

Batterie d’accumulateur au

plomb hermétique de 12 V

pour une durée utile optimale de la batterie, les

conditions suivantes doivent être respectées:
1.

Évitez une surcharge ou une perte de charge.
Cette condition constitue la pire ennemie des
batteries d’accumulateur au plomb.

Les batteries ne doivent pas être entreposées
dans un état de perte de charge ou à une
température ambiante élevée.

N’exposez pas les batteries à la chaleur! La
durée utile diminue considérablement à une
température ambiante supérieure à 30°C
(86°F).

En raison des caractéristiques de cette
batterie, la batterie doit être rechargée après
un entreposage de six à neuf mois.

Chargez la batterie à la vitesse appropriée. Le
courant ne doit pas dépassé 1,2 A.

Assurez une circulation d’air suffisante au
moment de charger une batterie. Ne chargez
pas une batterie dans un autre contenant que
le bac d’accumulateur fourni.

ATTENTION Ne placez pas les batteries
à proximité d’objets pouvant produire des
étincelles ou des flammes.

N’exposez pas le bac d’accumulateur à des
solvants organiques ou à des adhésifs.

ATTENTION N’essayez pas de démonter
les batteries. Un contact avec de l’acide
sulfurique risque de vous blesser.

10. ATTENTION Fixez bien les batteries et

prenez les disposi-tions nécessaires pour
amortir les chocs s’il y a une possibilité de
chocs ou de vibration.

11. AVERTISSEMENT Ne jetez pas les batteries

dans le feu, en raison de leur fabrication, les
batteries risquent de se fendre ou d’exploser.

Tableau de données sur

les batteries

• 12 V
• Le courant de charge maximum ne doit pas

dépasser 1,2 A.

• Longueur = 3,54 po, largeur = 2,76 po,

hauteur = 4,13 po

Bornes : Patte de fixation : 0,187 po sur 0,032 po.
• Durée utile :
Dans des conditions de fonctionnement normales,

4-5 ans pour des applications de secours ou 200-
1000 cycles de charges et perte de charge selon
l’importance de la perte de charge et la vitesse de
charge.

LISEZ CECI En pREMIER :

Vérifiez l’état de la batterie avant son installation
et avant chaque voyage.

Faits importants à garder en mémoire

1. ATTENTION INSTALLATEUR: Prière

de remettre cette fiche au consommateur

une fois l’installation terminée.

2. MESURE DE SÉCURITÉ: Souder toutes

les connexions de fill.

3. Vérifier l’état de la batterie avant chaque

voyage.

4. AVERTISSEMENT Détacher la

fiche de la remorque avant de faire

l’essal de l’unite de détachement. Le

non-détachement risquerait de causer

des dommages graves à la commande

électronique de frein.

5. AVERTISSEMENT Vérifiez

périodiquement votre dispositif de rupture

d’attelage afin de vous assurer de la sûreté

du câblage et des connexions. Un

court-circuit ou un circuit ouvert peut

engendrer une condition de

non-fonctionnement des freins.

6. Pour s’assurer du meilleur rendement, il

est recommandé de remplacer les

dispositifs de freinage automatique tous

les 3 à 5 ans.

7. Pour assistance technique et informations

concernant la garantie, prière d’appeler le

1-888-785-5832 ou www.tekonsha.com.

Guide d’installation

1. Montez solidement le boîtier de batterie

sur le châssis, le montant du vérin ou un

autre endroit approprié sur la remorque,

en orientant le cordon de l’interrupteur

vers le véhicule de remorquage.

2. AVERTISSEMENT L’emplacement

de I’interrupteur doit être sélectionné de

manière à assurer une ligne de traction

non obstruée dans l’hypothèse de la

séparation du véhicle.

3. Boulonner le support de l’interrupteur de

détachement au châssis de la remorque ou

au support du boîtier de batterie â l’aide

d’un boulon de 1/4 po et d’un contreécrou

ou de 2 écrous de blocage de 1/4 po. (Le

boulon et les écrous ne sont pas compris

dans le nécessaire.)

4. AVERTISSEMENT Ne pas serrer le

boulon excessivement. L’interrupteur doit

pouvoir pivoter.

5. Débrancher le remorque du véhicule

remorqueur. Vérifier er poser la batterie.

6. Câbler conformément au schéma de

câblage. Isoler adéquatement toutes les

connexions.

7. Fixation au véhicule de remorquage :

Attachez le cordon au châssis du véhicule

de remorquage en vous assurant qu’il ne

traîne pas sur le sol et qu’il ne subisse

aucune tension ou restriction.

8. AVERTISSEMENT Ne pas accorocher

le câble à la boucle de la chaîne de sûreté

ni à la bille d’attelage.

VéHICuLE dE REmORquAGE

CONTACTEuR dE

RupTuRE d’ATTELAGE

CONNECTOR éLECTRIquE

BATTERIE

dE 12

VOLTS

épISSER à LA LIGNE

SOuLS TENSION du fREIN

LIGNE SOuLS TENSION dEpuIS LA

COmmANdE dE fREIN

LIGNE SOuLS

TENSION

VERS LES

fREINS dE LA

REmORquE

mISE à LA TERRE Au

VéHICuLE dE REmORquAGE

mISE à LA TERRE

BLEu

NOIR

BLEu

LISEZ CECI En pREMIER:

Lisez et suivez minutieusement toutes les
instructions avant de monter ou utiliser
l’interrupteur de dérive. Conservez ces
instructions pour usage ultérieur.

COnTACTEuR DE RupTuRE D’ATTELAGE

DIRECTIVES D’InSTALLATIOn
