Page 9: Al3893

rps14_parts_1.doc
Sheet 1 of 1
7WAY PLUG AL3891

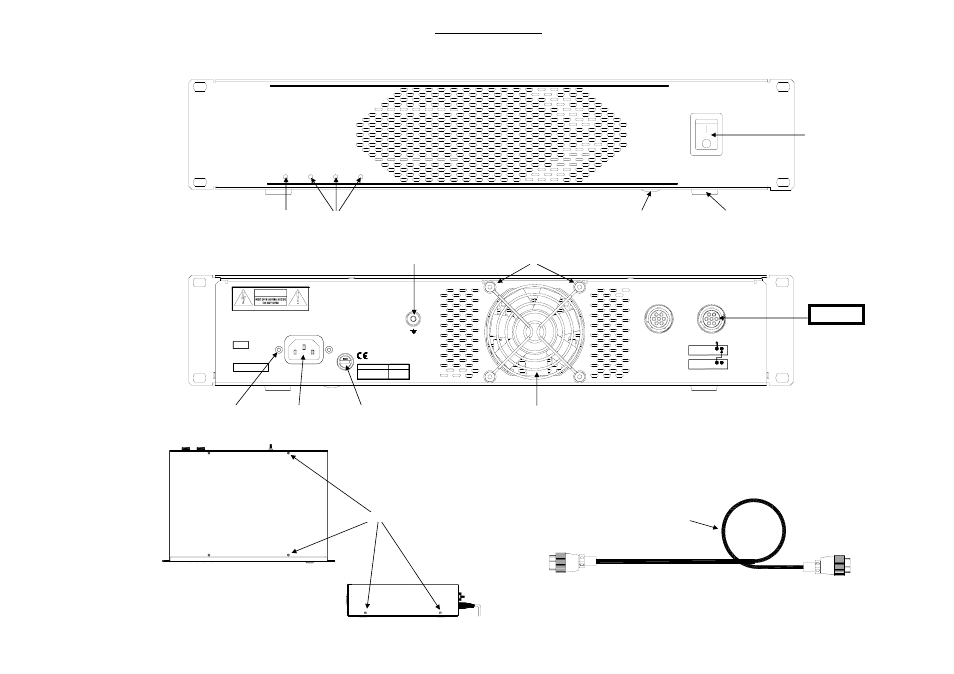

RPS14 Surface Parts
AC SUPPLY
FUSE TYPE
T10A L 250V 20mm
T8A L 250V 20mm
220-240V~
100-120V~
ALLEN&HEATH
CONSOLE PSU
RPS14
CAUTION: FOR CONTINUED PROTECTION AGAINST RISK OF FIRE REPLACE FUSE
ATTENTION: REMPLACER LE FUSIBLE AVEC UN DES MEMES CARACTERISTIQUES.
WITH SAME TYPE AND RATING. DISCONNECT SUPPLY BEFORE CHANGING FUSE.
COUPER L'ALIMENTATION AVANT DE CHANGER LE FUSIBLE.
DO NOT OPEN. NO USER SERVICEABLE PARTS INSIDE.
DO NOT OBSTRUCT VENTILATION OPENINGS.
THIS APPARATUS MUST BE EARTHED BY THE POWER CORD.
WARNING: TO REDUCE THE RISK OF ELECTRIC SHOCK
DO NOT EXPOSE THIS APPARATUS TO RAIN OR MOISTURE.
AVIS: RISQUE DE CHOC ELECTRIQUE - NE PAS OUVRIR.
CAUTION
CHASSIS
GROUND
FUSE
525W MAX
V AC ~ 47- 63 Hz
MAINS INPUT
MADE IN ENGLAND
S/No
COMBINING
SUPPLIES
REDUNDANT
MAIN
TO CONSOLE
DC POWER IN (OUT 2)
DC POWER OUT 1
ALLEN&HEATH
CONSOLE PSU
AUTO COMBINING LINEAR TECHNOLOGY
+/-17V
+12V
+48V
POWER ON
ON
OFF
HI TEMP
RPS14
M3x5 SCREW AB4661
MAINS ROCKER SWITCH AL0587
FUSE HOLDER AL3178
8A FUSE AL0487 or
10A FUSE AL3455
MAINS IEC AL3179
80MM 12V FAN AM4474
80MM FAN GUARD AA5719
GREEN LED AE0085
RED LED AE0086
M8x65 SCREW AB5203
FAST FEET AK0102
2BA TERMINAL POST AL8106
M4x8 SCREW AB0332
M3x10 SCREW AB0076
SHORT (0.75m) DC POWER CABLE 002-584
LONG (2.9m) DC POWER CABLE 002-583
AL3893
