Seite 14 Betriebsanleitung
Instandhaltung
I
NSTANDHALTUNG
W A R N U N G ! !
Immer zuerst die Hubvorrichtung blockieren, bevor bei ausgefahrener Arbeitsplattform irgendwelche
Wartungs- oder Instandhaltungsarbeiten an der Maschine durchgeführt werden.
NICHT im Bereich der Hubvorrichtung stehen, während die Verstrebung ausgeklappt oder eingefahren
wird.

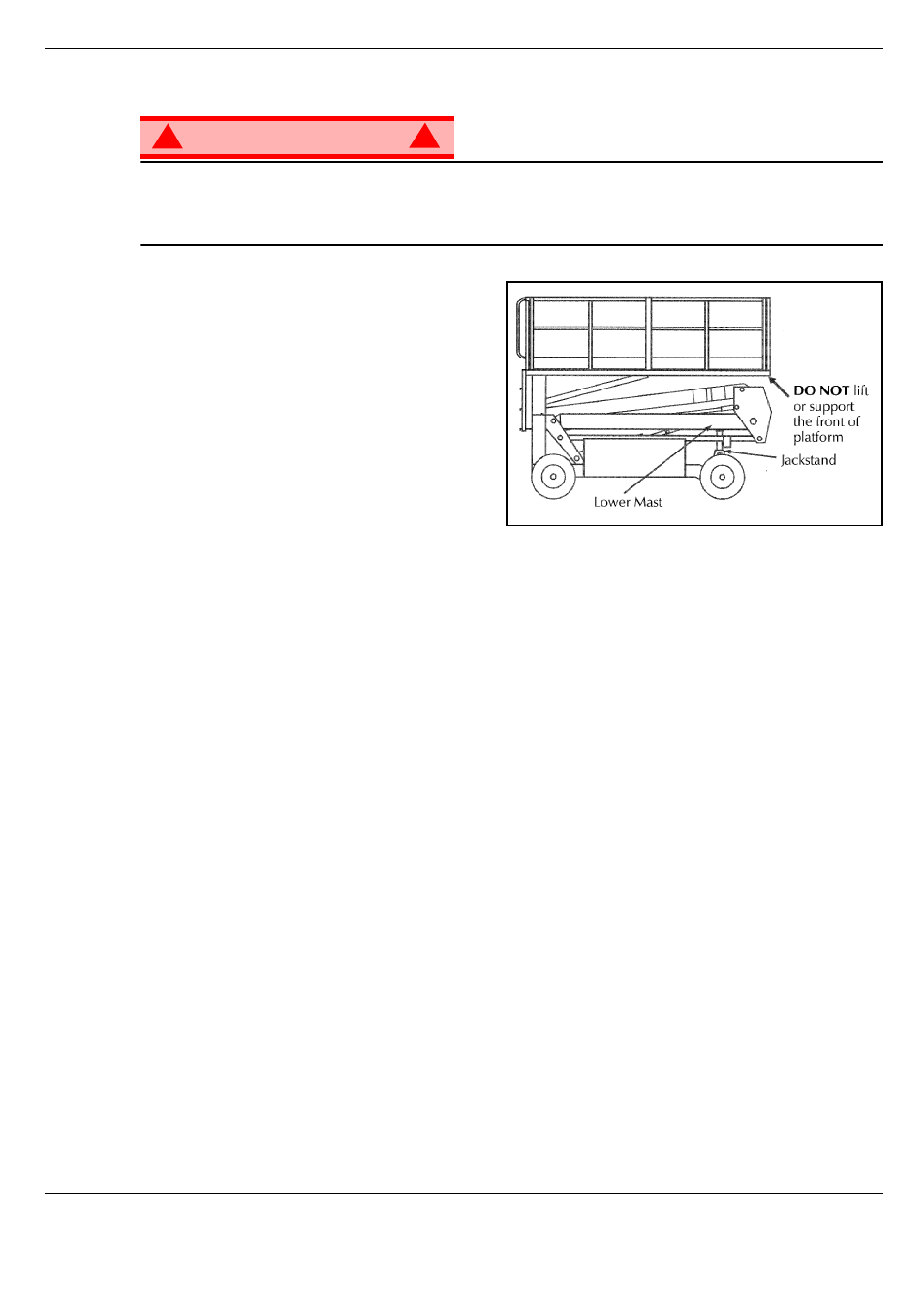

Figure 6: Scherenverstrebung
B L O CK I E R E N D E R
H
U BVO R R I C H T U N G
I
NSTALLATION DER
H UBVORRICHTUNG
1. Parken Sie die Arbeitsbühne auf einem festen,
ebenen Untergrund, und lassen Sie den Motor
laufen.
2. Vergewissern Sie sich, dass der Not-Aus-
Schalter des Fahrwerks auf EIN steht.
3. Drücken Sie die am Fahrwerk befindlichen
Schalter für AUSFAHREN und FREIGABE
herunter, um die Plattform etwa 305 mm weit
auszufahren.
4. Setzen Sie eine Stützstrebe, die für eine Nennlast von mindestens 1814 kg ausgelegt ist, zwischen
unteren Mast und Fahrwerk ein und zwar direkt hinter der Vorderachse.
5. Drücken Sie die Fahrwerkschalter für EINFAHREN und FREIGABE, und halten Sie sie gedrückt, um die
Plattform soweit einzufahren, bis die Stützstrebe sicher und fest zwischen dem unteren Mast und dem
Fahrwerk sitzt.
E NTFER NUNG DER H UBVORRICHTUNG
1. Drücken Sie die Fahrwerkschalter für AUSFAHREN und FREIGABE, und halten Sie sie gedrückt, um die
Plattform soweit auszufahren bis die Stützstrebe herausgenommen werden kann.
2. Nehmen Sie die Stützstrebe heraus.
3. Drücken Sie die Fahrwerkschalter für EINFAHREN und FREIGABE, und halten Sie sie gedrückt, um die
Plattform vollständig einzufahren.
