BSPP Génératrice
25
PRISES DE COURANT
La génératrice est équipée d'une ou de plusieurs des prises
suivantes:
Prise à Verrouillage de 120/240 Volts c.a.,
30 Ampères
Utilisez une prise mâle du NEMA L14-30 avec cette prise femelle.
Reliez une rallonge à quatre câble de 250 Volts c.a. à 30 Ampères
ou davantage (Figure 17).Vous pouvez utilisez la même rallonge à
quatre câbles si vous avez l’intention de ne faire marcher qu’une
charge de 120 Volts.
Cette prise donne du courant à des charges de 120/240 Volts c.a.,
60 Hertz, monophasées, nécessitant jusqu’à 3,600 watts de
puissance (3,6 kW) à 30 Ampères pour 120 Volts; 7,200 watts de
puissance (7,2 kW) à 30 Ampères pour 240 Volts. La prise est
protégée contre les surtensions par un disjoncteur de type
"pousser pour réarmer" et/ou un disjoncteur bipolaire de type
GFCI.
Prise à Verrouillage de 120/240 Volts c.a.,
20 Ampères
Utilisez une prise mâle du NEMA L14-20 avec cette prise femelle.
Reliez une rallonge à quatre câble de 250 Volts c.a. à 20 Ampères
ou davantage (Figure 18).Vous pouvez utilisez la même rallonge à
quatre câbles si vous avez l’intention de ne faire marcher qu’une
charge de 120 Volts.
Cette prise donne du courant à des charges de 120/240 Volts c.a.,
60 Hertz, monophasées, nécessitant jusqu’à 2,400 watts de
puissance (2,4 kW) à 20 Ampères pour 120 Volts; 4,000 watts de
puissance (4,0 kW) à 16,7 Ampères pour 240 Volts. La prise est
protégée contre les surtensions par un disjoncteur de type
"pousser pour réarmer" et/ou un disjoncteur bipolaire de type
GFCI.

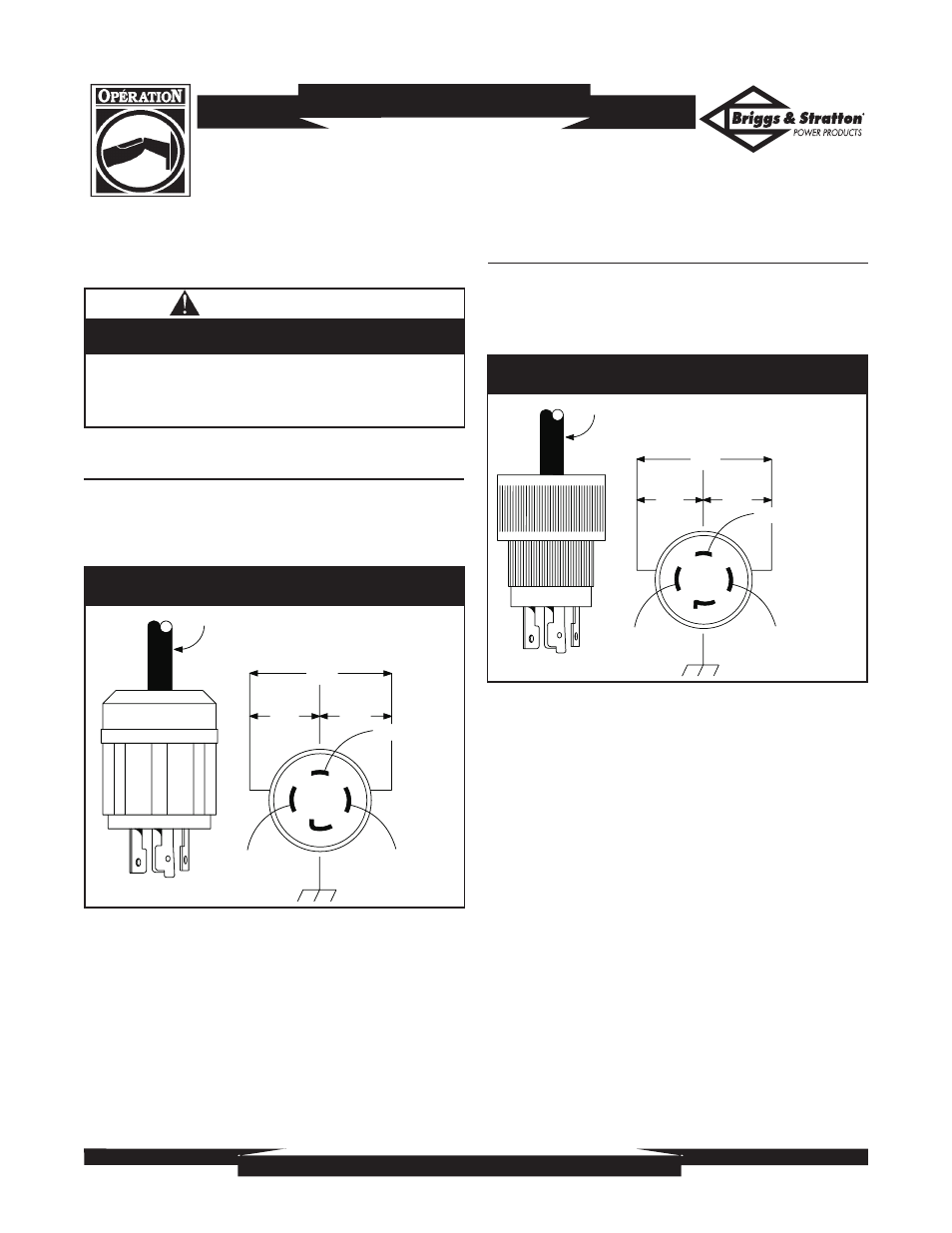

Figure 17 – Prise à Verrouillage de 120/240 Volts c.a.,
30 Ampères
Rallonge a 4 fils
240V
120V 120V
W (Neutre)
X (Positif) Y (Positif)
NEMA L14-30
Masse (Vert)
Figure 18 – Prise à Verrouillage de 120/240 Volts c.a.,
20 Ampères
Rallonge a 4 fils
240V
120V 120V
W (Neutre)
X (Positif) Y (Positif)
NEMA L14-20 Masse (Vert)
• NE tentez JAMAIS d'alimenter un appareil dont l'intensité nominale
est supérieure à la capacité de la génératrice ou des prises.
• NE surchargez PAS la génératrice.Voir la section “Ne Surchargez Pas
Génératrice”.
Il se peut que la capacité nominale des prises soit supérieure à
la puissance nominale de la génératrice.
ATTENTION
