- 17 -
1. SÉLECTIONNER L’OPTION VENTILATEUR ET LE TYPE D’INSTALLATION
1.2 I NSTALLATION EN ÉVACUATION
Pour une installation avec des conduits, cette hotte fonctionne autant avec un ventilateur intérieur, en ligne ou extérieur.
La hotte de modèle Best by Broan de série WP29M doit être installée uniquement avec l’un des ventilateurs suivants : P6,
P12, ILB3, ILB6, ILB9, ILB11, EB6, EB9, EB12 ou EB15 (vendus séparément). Aucun autre ventilateur ne peut être utilisé.
Déterminer à quel endroit et de quelle façon les conduits seront installés.
Si un ventilateur en ligne est installé, se reporter aux directives incluses avec celui-ci et suivre les étapes1 à 8,
11, 12, 14 et suivantes de ce guide.
Installer des conduits de bonnes dimensions, coude(s) et capuchon de mur ou de toit selon le type de ventilateur. Se servir de
ruban adhésif pour conduits en métal pour assurer l’étanchéité des joints.
1.1 I NSTALLATION EN RECIRCULATION
Pour une installation sans conduit, nous recommandons que la hotte soit installée avec le ventilateur intérieur Best by
Broan P6 (vendu séparément). afin de maintenir l’efficacité à son niveau optimal.
Le kit de recirculation de série ANKWP (vendu séparément) doit être installé. Ce kit convient aux largeurs de hotte allant
de 30 po à 48 po inclusivement. Voir les directives d’installation incluses avec le kit de recirculation de série ANKWP.
CONDUIT ROND
DE 7 po (178 mm)
CAPUCHON
DE TOIT
COUDE ROND
DE
7 po (178 mm)
24 po à 30 po
(609 mm à 762 mm)
AU-DESSUS DE LA
SURFACE DE CUISSON
CAPUCHON
DE MUR
HOTTE
CHEMINÉE
DÉCORATIVE
ou SOFFITE
6 po ou 12 po
(152 mm
ou 305 mm)
HH0068F

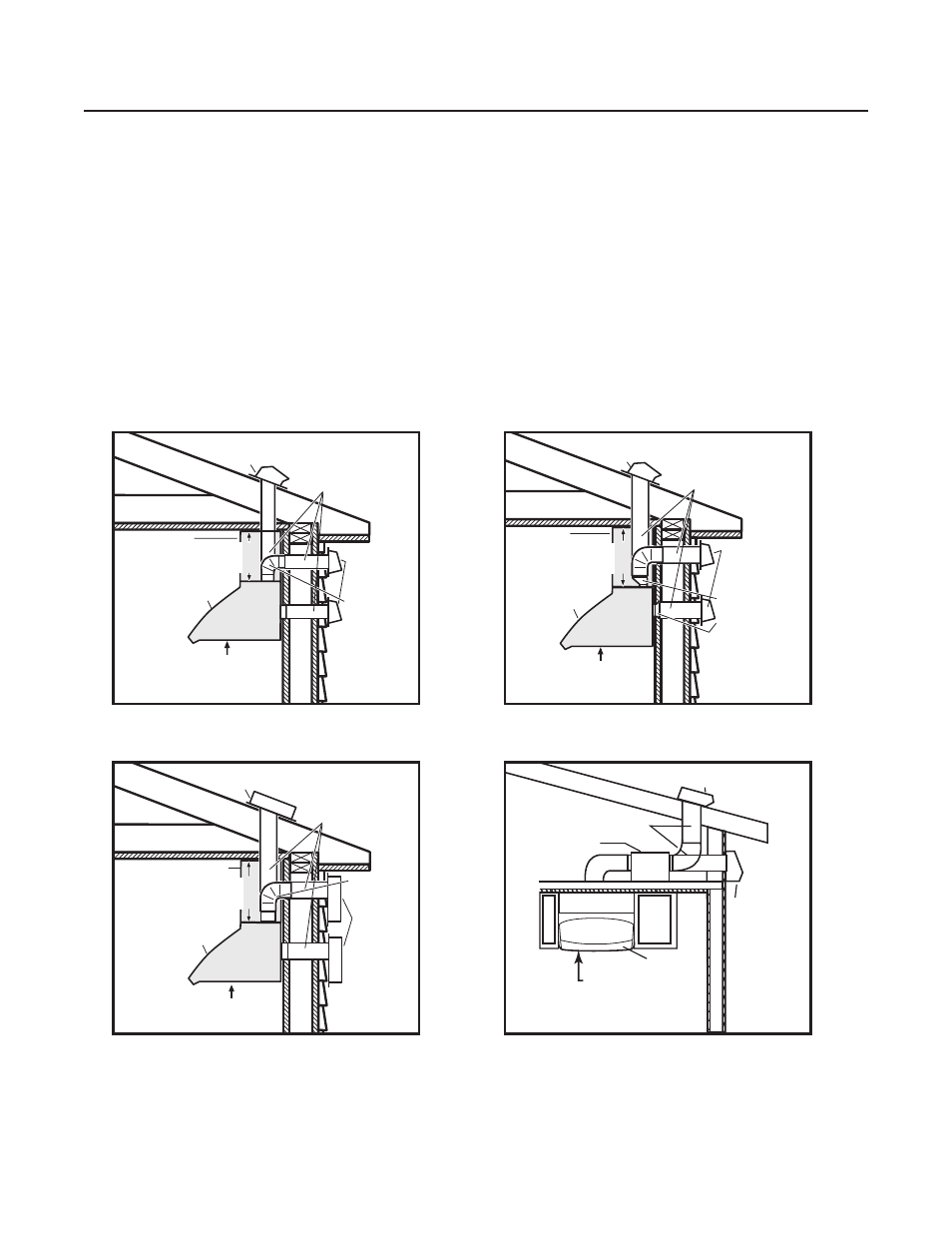

INSTALLATION TYPIQUE VENTILATEUR
INTÉRIEUR SIMPLE MODÈLE P6
HOTTE
CHEMINÉE
DÉCORATIVE
ou SOFFITE
6 po ou 12 po
(152 mm
ou 305 mm)
TRANSITION RONDE
4 ½ po x 18 ½ po à 10 po
(114 mm x 470 mm
à 254 mm)
(voir page 20)
CONDUIT
ROND DE
10 po (254 mm)
CAPUCHON
DE TOIT
HH0069F
24 po à 30 po
(609 mm à 762 mm)
AU-DESSUS DE LA
SURFACE DE CUISSON
CAPUCHON
DE MUR
INSTALLATION TYPIQUE VENTILATEUR
INTÉRIEUR DOUBLE MODÈLE P12
VENTILATEUR EXTÉRIEUR
VENTILATEUR
EXTÉRIEUR
CHEMINÉE DÉCORATIVE
ou SOFFITE
HH0070F
24 po à 30 po (609 mm à 762 mm)
AU-DESSUS DE LA
SURFACE DE CUISSON
CONDUIT ROND
DE 10 po (254 mm)
COUDE ROND
DE 10 po (254 mm)
HOTTE
6 po ou 12 po
(152 mm
ou 305 mm)
INSTALLATION TYPIQUE VENTILATEUR
EXTÉRIEUR MODÈLE EB6, EB9, EB12 OU EB15
HH0071F
Hotte
Capuchon de toit
Ventilateur
en ligne
Conduits ronds
de 10 po
De 24 à 30 po
(609 à 762 mm)
au-dessus de la
surface de cuisson
Capuchon
de mur
INSTALLATION TYPIQUE VENTILATEUR
EN LIGNE MODÈLE ILB3, ILB6, ILB9 OU ILB11
