29
INSTALLATION
Configuration du système
Vous devez procéder aux étapes suivantes avant d’utiliser le
système:
• Placez l’interrupteur coulissant à 2 positions du module de
commande à la position NG ou LP (figure 14), selon la
position appropriée pour votre système.
• Placez l’interrupteur coulissant à 3 positions du module de
commande pour correspondre à la valeur nominale du
Système de génératrice résidentielle (figure 14).

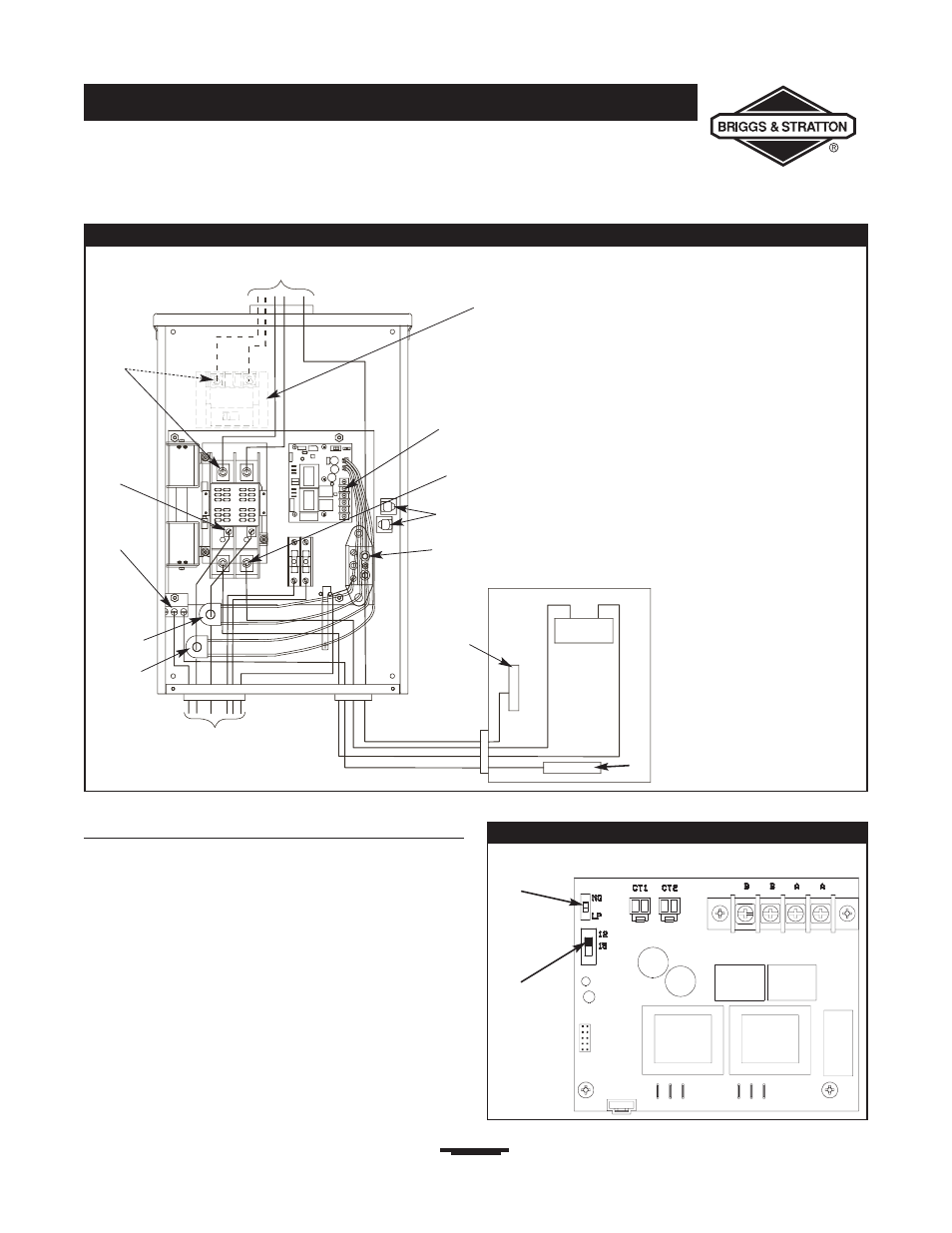

Figure 11 — Schéma d'Installation Typique du Commutateur de Transfert
Principal
Panneau de Distribution Principal
Barre de Mise
à la Terre
Barre
Neutre
Vers la Génératrice
Terminaux
Neutre
Vers l'Alimentation
de Service
Contacts de
contrôle
Raccordement
des Charges
Terminaux
de Mise à
la Terre
Branchement
de la
Génératrice
Branchement
de l'Électricité
de Service
Figure 14 — Module de commande
Interrupteur
à 2 positions
Interrupteur
à 3 positions
REMARQUE: Les modèles 071010 et 071011 sont dotés d'utilité
débranche le disjoncteur intégrés au boîtier du commutateur de transfert.
Goulottes guide-fils
CT 1
CT 2
