Philips 222E1SB-27 User Manual
Page 30

Product Information
5
NC
13
NC
21
NC
6
DDC Clock
14
+5V Power
22
TMDS Clock Shield
7
DDC Data
15
DVI Cable Detect
23
TMDS Clock+
8
NC
16
Hot Plug Detect
24
TMDS Clock-

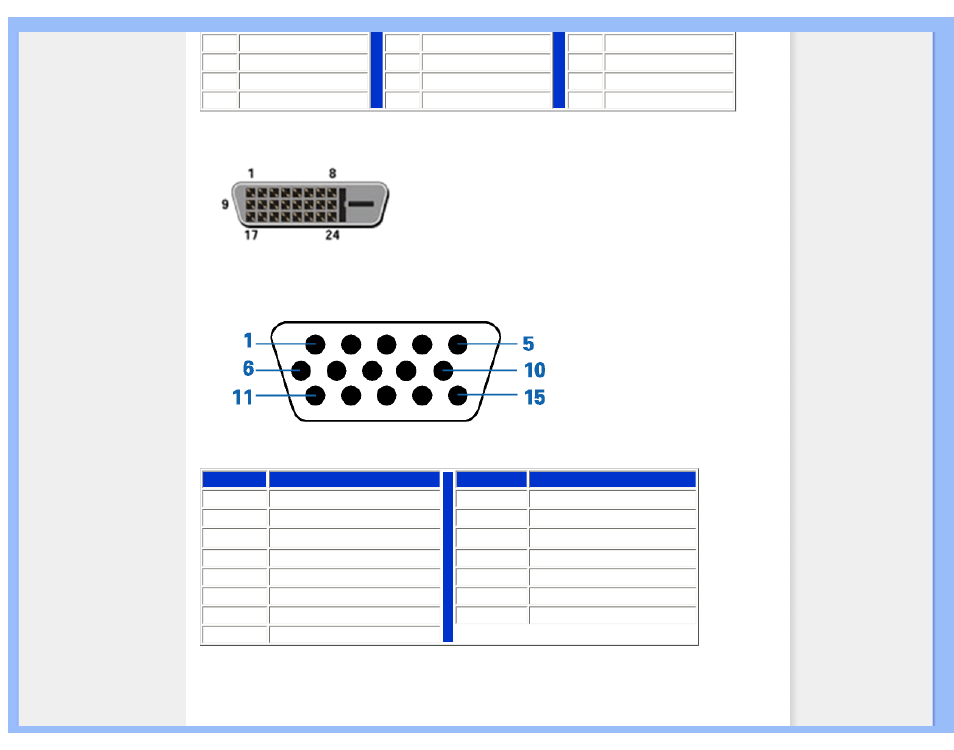

2.The 15-pin D-sub connector (male) of the signal cable:
Pin No.
Assignment
Pin No.
Assignment
1
Red video input
9
+ 5 V
2
Green video input/SOG
10
Open
3
Blue video input
11
Ground
4
Sense (GND)
12
Serial data line (SDA)
5
Cable detect
13
H. Sync
6
Red video ground
14
V. Sync
7
Green video ground
15
Data clock line (SCL)
8
Blue video ground
