Pour toute assistance, appeler le 1.800.762.1142. Ne pas retourner au point de vente.
page
3
Pièces de quincaillerie
A . Petite vis 8 pièces
Vis niquelée noire à tête bombée M4x18
B . Vis de taille moyenne
4 pièces
Vis niquelée noire à tête bombée M5x10
C . Grande vis
4 pièces
Vis niquelée noire à tête bombée M5x20
D . Grosse vis
1 pièce
Vis niquelée noire à tête bombée M6x12
E . Boulon
106 pièces
Boulon niquelé noir à tête hexagonale M8x12
F . Boulon à filetage aux deux extrémités 6 pièces
Boulon niquelé noir M8x32
G . Écrou 6 pièces
Écrou hexagonal niquelé noir M8
H . Cheville** 4 pièces
Outil fourni
I . Clй а molette M8** 1 pièce
Outil supplémentaire
J . Tournevis** 1 pièce
** Cet article n’est pas indiqué à sa taille réelle .

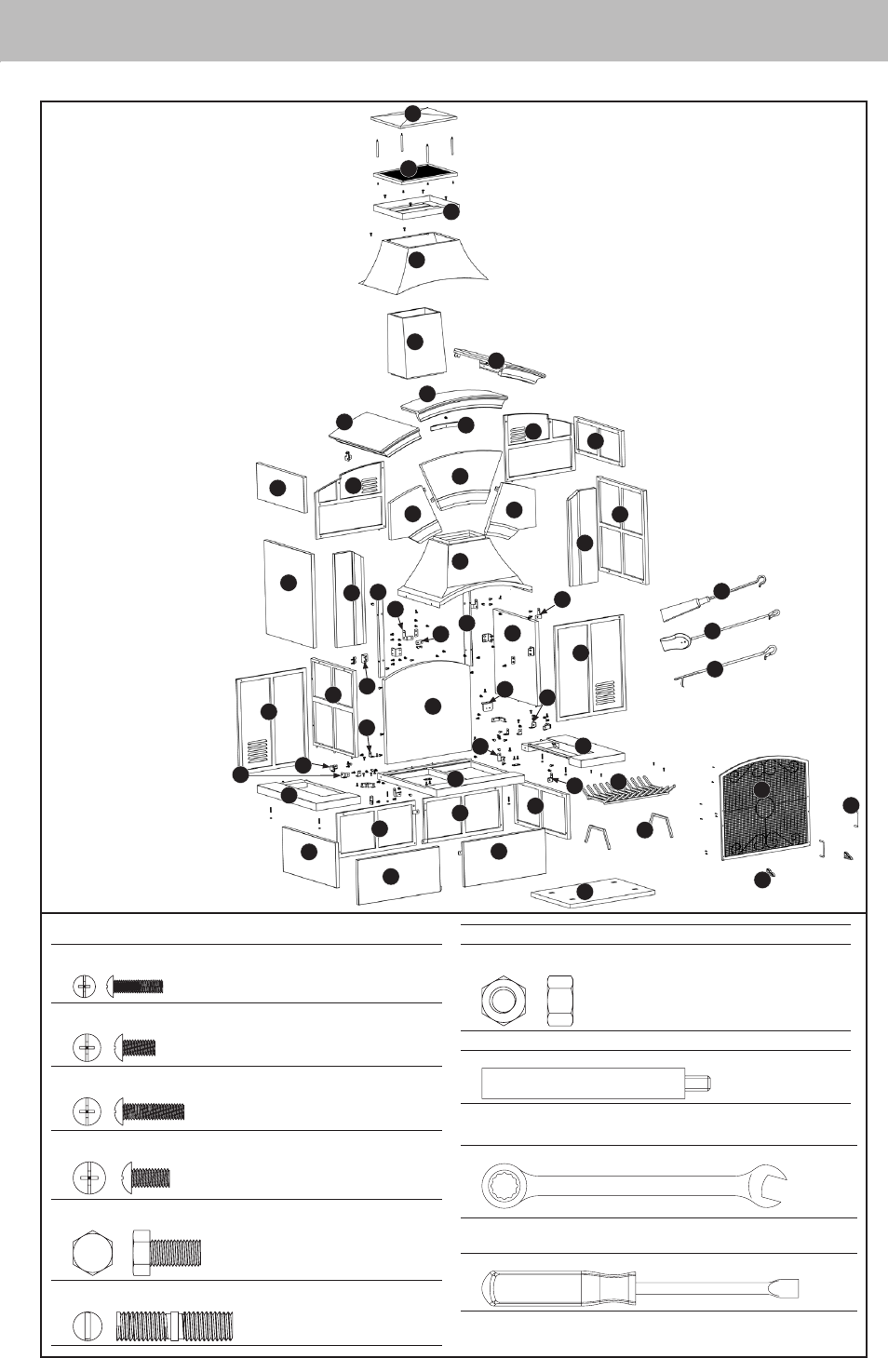

Vue éclatée
1 . Chapeau
2 . Filtre de la cheminée
3 . Socle du filtre de la cheminée
4 . Hotte
5 . Cheminée interne
6 . Panneau supérieur droit de la hotte
7 . Panneau supérieur central de la hotte
8 . Panneau supérieur gauche de la hotte
9 . Support de la cheminée interne
10 . Panneau latéral droit de la hotte
11 . Panneau arrière droit de la hotte
12 . Panneau latéral gauche de la hotte
13 . Panneau arrière gauche de la hotte
14 . Panneau avant central de la hotte
15 . Panneau avant gauche de la hotte
16 . Panneau avant droit de la hotte
17 . Panneau latéral droit
18 . Panneau avant droit
19 .
Hotte interne de la chambre de combustion
20 . Panneau avant gauche
21 . Panneau latéral droit
22 .
Support gauche de la chambre de combustion
23 . Support droit de la chambre de combustion
24 . Support “A” (2)
25 . Support “B” (2)
26 . Support “C” (6)
27 .
Panneau droit de la chambre de combustion
28 . Panneau arrière droit
29 . Support “D” (4)
30 .
Panneau gauche de la chambre de combustion
31 . Panneau arrière gauche
32 .
Panneau arrière de la chambre de combustion
33 . Support “K” (2)
34 . Support “E”
35 . Support “F” (4)
36 . Support “G” (4)
37 . Support “H” (2)
38 . Support “I”
39 . Plaque droite de l’âtre
40 . Plaque centrale de l’âtre
41 . Plaque gauche de l’âtre
42 . Support “J” (2)
43 . Grille à bûches
44 . Panneau latéral droit du socle
45 . Panneau arrière droit du socle
46 . Panneau arrière gauche du socle
47 . Panneau latéral gauche du socle
48 . Panneau avant gauche du socle
49 . Panneau avant droit du socle
50 . Pieds de la grille à bûches (2)
51 .
Socle de la chambre de combustion
52 . Pare-étincelles
53 . Poignée (2)
54 . Pied (2)
55 . Balai
56 . Pelle
57 . Tisonnier
58 . Housse en vinyle*
* Non visible sur le dessin
9
12 13
11
8
14
15
16
17
18
19
21
23
20
31
41
44
39
43
30
45
22
27
1
2
3
4
5
6
7
40
32
28
46
47
50
52
49
48
53
54
51
55
56
57
24
29
25
26
33
35
42
37
36
34
38
10
