Conecte el terminal
S-VIDEO o VIDEO.
AUDIO
OUT COMPONENT VIDEO IN
VIDEO (Y Pb Pr) R-AUDIO-L
VIDEO IN
(Super-VHS VCR) (DVD/STB)
Audio
OUT R L
S-Video
OUT
Video
OUT
Audio
OUT R Pr Pb Y L
COMPONENT VIDEO OUT

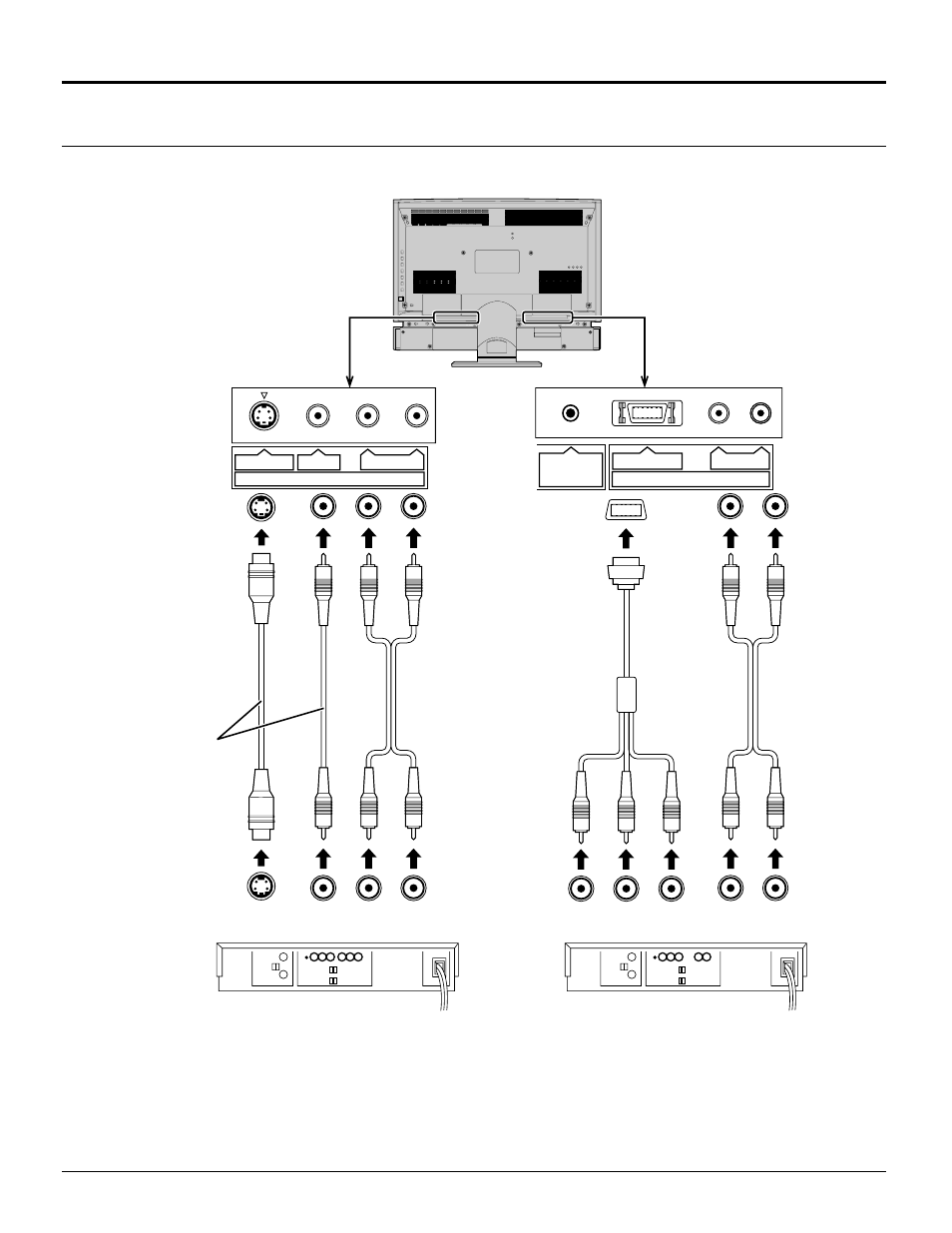

Ejemplo de conexión:
Conexión VIDEO IN Ejemplo de conexión:
Conexión COMPONENT
VIDEO IN
Notas:
(1) Cuando se utilice una videograbadora monofónica, conecte el cable de audio monofónico al terminal AUDIO-L (izquierdo).
(2) En los terminales INPUT se pueden hacer conexiones similares.
Seleccione la posición de entrada VIDEO deseada pulsando el botón TV/VIDEO. (Consulte la página 18.)
(3) Cuando conecte cables de vídeo, en el caso de que el terminal de entrada de S-Video y el terminal de entrada
de vídeo estén conectados al mismo tiempo, tendrá prioridad el cable S-Video.
Conexiones
Conexión de videograbadoras y otros equipos periféricos
Cómo conectar los terminales de entrada
