Guía de instalación
1. Monte el extremo de la tapa
(extremo plegado) hacia arriba.
2. Monte la unidad en un lugar que no esté
sujeto a agua de la lluvia o rociado de sal.
3. ATENCIÓN Bajo condiciones normales de
operación, el interruptor se celentará.
La unbicatición del interruptor en el momen-
to de instalación se debe seleccionar de
manera que permita que el calor se disipe.
4. ATENCIÓN Para reducir la posibilidad de
daños accidentales debido a la sobrecarga del
circuito, use un interruptor de circuito en
línea apropiado cuando conecta el cable al
borde POSITIVO (+) de la batería.
5. El tamaño del alambre indicado a
continuación para la conexión de la batería
es el requerimiento mínimo. Para mejorar la
velocidad de carga de la batería secundaria,
aumente el tamaño del alambre.
6. El armazón del interruptor de tres terminales
incluye el retorno a tierra. Esto elimina la
necesidad de instalar un alambre de retorno
a tierra cuando se lo monta en el chasis
del automóvil.
7. El interruptor de cuatro terminales tiene una
caja aislada. Esto se unsaría al instalarse en
un material sin conducción: fibra de vidrio,
madera, etc. Sin embarago, para evitar que el
interruptor se sobrecalliente, se debe instalar
en una chapa metálica de 6”x 6”
(15 cm x 15 am).
8. Para obtener asistencia técnica e información
de la garantía llame al: 1-888-785-5832 o
www.tekonsha.com
Instrucciones Interruptor de 3 bornes N/P 7000
Interruptor de 4 bornes N/P 7001

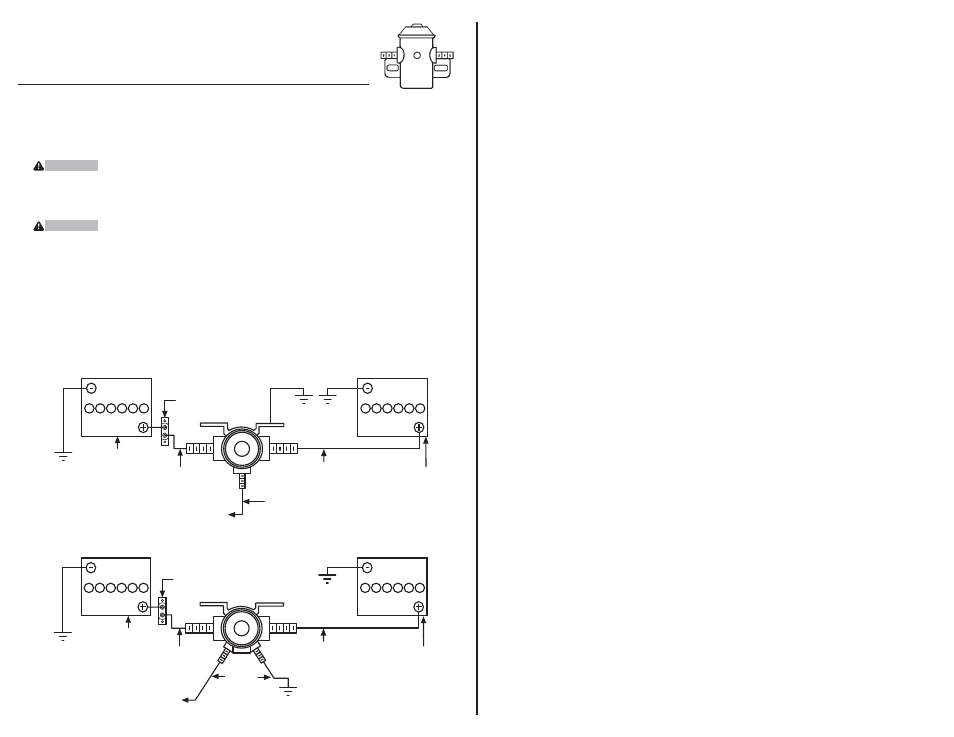

Instrucciones De Instalación
CHASIS DEL
AUTOMÓVIL
CHASIS DEL
AUTOMÓVIL
CHASIS DEL
AUTOMÓVIL
CHASIS DEL
AUTOMÓVIL
BATERÍA
PRIMARIA
BATERÍA
PRIMARIA
ALAMBRE
CALIBRE 10
ALAMBRE
CALIBRE 16
ALAMBRE
CALIBRE 10
ALAMBRE
CALIBRE 10
ALAMBRE
CALIBRE 10
ALAMBRE
CALIBRE 16
BATERÍA SECUNDARIA
BATERÍA SECUNDARIA
CHASIS DEL AUTOMÓVIL
HACIA LA FUENTE ACCESORIA DE 12 VOLTIOS
ACTIVADA POR EL INTERRUPTOR DE IGNICIÓN
Interruptor de 3 bornes N/P 7000
Interruptor de 4 bornes N/P 7001
HACIA LA FUENTE ACCESORIA DE
12 VOLTIOS ACTIVADA POR EL
INTERRUPTOR DE IGNICIÓN
DISYUNTOR DE CIR-
CUITOS PARA AUTO-
REINICIALIZACIÓN 30A
(NO INCLUIDO)
DISYUNTOR DE CIR-
CUITOS PARA AUTO-
REINICIALIZACIÓN 30A
(NO INCLUIDO)
