OPERACIÓN
8000 Watt Generador Portátil
PowerBOSS™
31
120/240 Voltios AC, 30 Amperios,
Receptáculo de Seguridad
Con este tomacorriente se utiliza un enchufe tipo NEMA L14-30.
Conecte un cable de 4 hilos preparado para trabajar con cargas
de 250 Voltios de c.a. a 30 Amperios (o más) (Figura 29). Puede
utilizar el mismo cable de 4 hilos si piensa trabajar con una carga
de 120 Voltios.
Este receptáculo le provee poder a cargas de 120/240 Voltios AC,
de 60 Hz, fase sencilla, que requieren hasta 3,600 Voltios de energía
a 30 Amperios, para 120 Voltios; 7,200 Voltios de energía (7.2 kW)
a 30 Amperios para 240 Voltios. La salida está protegida por un
corto-circuito.
Tomacorrientes de 120 Voltios AC,
30 Amperios
Use un enchufe tipo NEMA L5-30 con este tomacorriente.
Conecte un juego de cordones de 3 alambres con una capacidad
de 125 Voltios AC a 30 Amperios al enchufe (Figura 30).
Utilice este tomacorriente para operar cargas eléctricas de
120 Voltios AC, monofásicas de 60 Hz que requieran hasta
3,600 vatios (3.6 kW) a 30 Amperios de corriente. La toma está
protegida por un cortacircuito de 30 Amperios con dispositivo de
reposición.
120 Volt AC, 20 Amperios, Receptáculos
Dobles
Cada receptáculo (Figura 31) está protegido en contra de
sobrecargas por un corto-circuitos de 20 Amperios, del tipo
"empuje para reposicionar".
Use cada receptáculo para operar 120 Voltios AC, de fase sencilla,
de cargas de 60Hz que requieren hasta 2,400 vatios (2.4 kW) a
corrientes de 20 Amperios. Use los juegos de cables que son
calificados para cargas de 125 Voltios AC, a 20 Amperios (o
mayores).

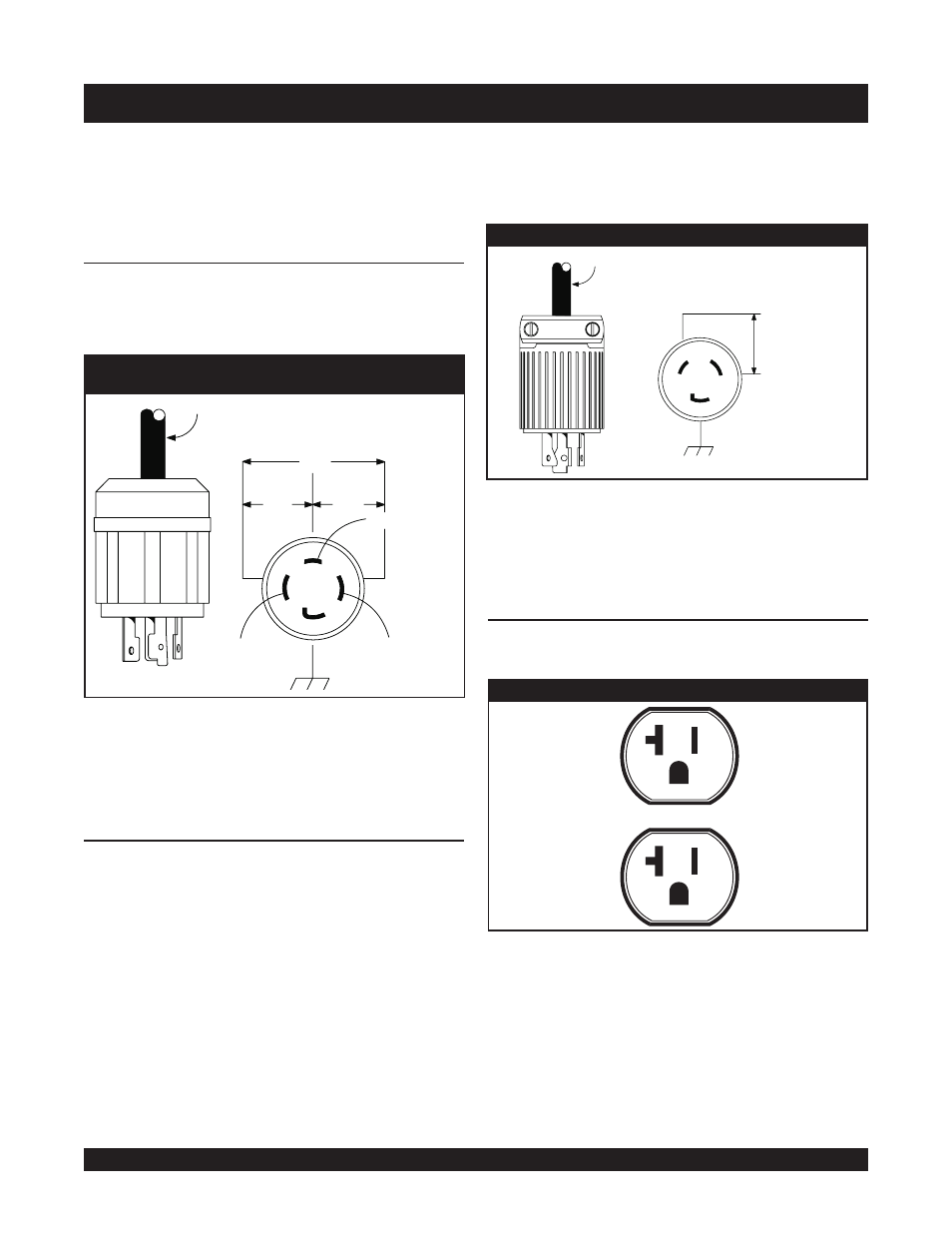

Figura 29 — 120/240 Volt AC, 30 Amperios, Receptáculo de
Seguridad
Juego de Cable de 4 Alambres
240V
120V 120V
W (Neutro)
X (Cargado) Y (Cargado)
NEMA L14-30
Tierra (Verde)
Figura 30 — 120 Volt AC, 30 Amp, Receptáculo de Seguridad
Juego de Cable de 3 Alambres
Neutro
120V
Cargado
Tierra (Verde)
NEMA L5-30
Figura 31 — 120 Voltios AC, 20 Amperios Receptáculo Dobles
