Descripción funcional y especificaciones
Desconecte el enchufe de la fuente de energía antes de realizar cualquier ensamblaje
o ajuste, o cambiar accesorios. Estas medidas de seguridad preventivas reducen el
riesgo de arrancar la herramienta accidentalmente.
ADVERTENCIA !

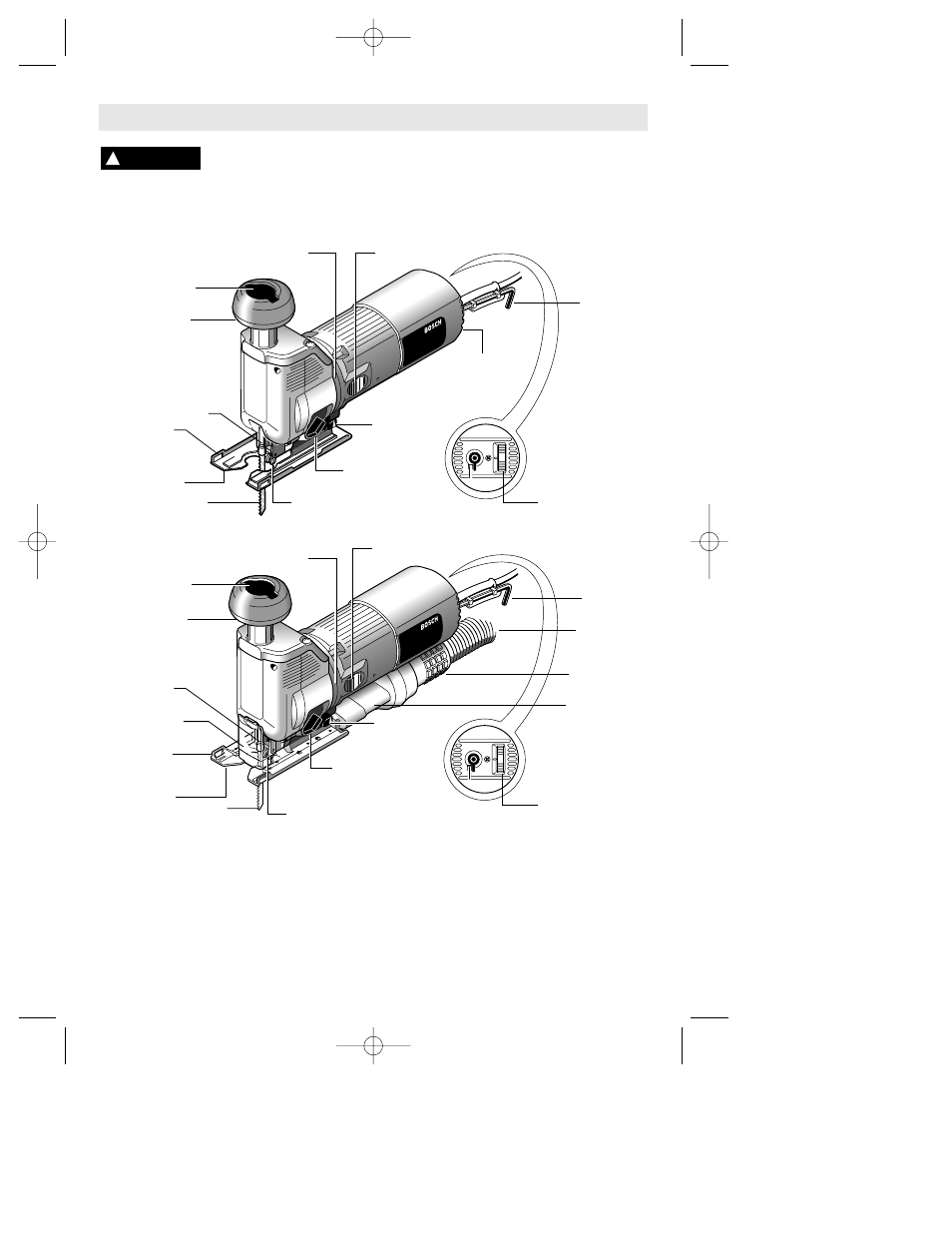

Sierras de vaivén
1
1
BOTÓN DE CAMBIO
DE HOJA
MANGO SUPERIOR
LLAVE ALLEN
5MM
PALANCA DEL
SOPLADOR DE
VIRUTAS
INTERRUPTOR
CORREDIZO
PALANCA
SELECTORA DE LA
ÓRBITA DE LA HOJA
EMBOLO DE LA HOJA
PLACA BASE
HOJA
RANURAS DE
MONTAJE DE LA
GUÍA DE CORTE
RODILLO GUIADOR
DE LA HOJA
DIAL DE
VELOCIDAD
VARIABLE
BOTÓN DE CAMBIO
DE HOJA
MANGO
SUPERIOR
LLAVE ALLEN
5MM
ABERTURAS DE
VENTILACIÓN
PALANCA DEL
SOPLADOR DE
VIRUTAS
MANGUERA DE
ASPIRACIÓN
CONECTOR PARA
ORIFICIO PARA
POLVO (1584DVS)
DIAL DE
VELOCIDAD
VARIABLE
ORIFICIO PARA
POLVO (1584DVS)
EMBOLO DE
LA HOJA
HOJA
TAPA CONTRA EL
POLVO (1584DVS)
RANURAS DE
MONTAJE DE LA
GUÍA DE CORTE
PALANCA SELECTORA
DE LA ÓRBITA DE LA
HOJA
PLACA BASE
RODILLO GUIADOR
DE LA HOJA
ABERTURAS DE
VENTILACIÓN
ABERTURAS DE
VENTILACIÓN
INTERRUPTOR
CORREDIZO
Capacidades máximas:
Material Tamaño
Madera 60mm (2-3/8")
Plástico 32mm (1-1/4")
Aluminio 20mm (3/4")
Metal no ferroso 20mm (3/4")
Acero suave 10mm (3/8")
Acero inoxidable 3mm (1/8")
Acero de aleación 3mm (1/8")
