6 R 944 C Litronic Demolition Attachment

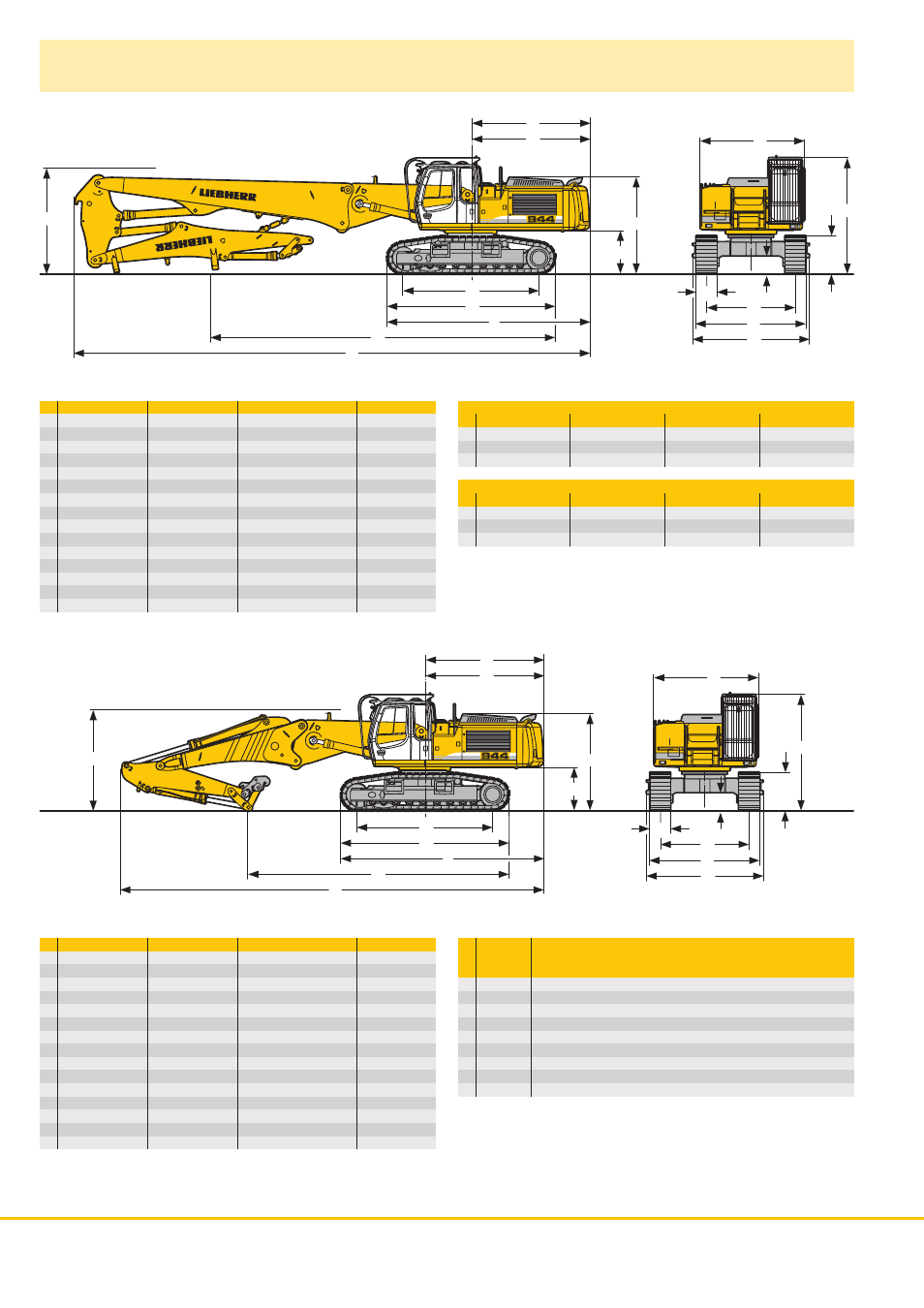

Dimensions
E
D
W
K
H
C
P
Z
V
X
L
U
A
N
S
B
G
Q
E
D
W
K
H
C
P
Z
V
X
L
U
A
N
S
B
G
Q
HD-SL mm S-HD mm V mm VH-HD mm
A 3060 3060 3060 3060
C 3395 3448 3505 3508
D 3471 3471 3471 3471
E 3471 3471 3471 3471
H 2830 2885 2940 2943
K 1245 1295 1355 1358
L 4000 4400 4400 4365
P 1120 1170 1195 1250
Q 537 540 733 405
U 4915 5378 5378 5345
S 2600 2900 2400 – 2900 2380 – 3330
N 500 600 750 500 600 750 500 600 600
B 3200 3200 3350 3536 3536 3650 3000 – 3500 3000 – 3500 3050 – 4000
G 3395 3395 3395 3730 3730 3730 3296 – 3796 3296 – 3796 3295 – 4245
Z 5925 6150 6150 6130
Demolition Boom 9,30 m
HD-SL mm S-HD mm V mm VH-HD mm
V – 12200 12200 12200
W – 3150 3150 3150
X – 17100 17100 17100
Demolition Boom 7,30 m
HD-SL mm S-HD mm V mm VH-HD mm
V 10100 10300 10300 10300
W 3100 3100 3100 3100
X 15150 15150 15150 15150
HD-SL mm S-HD mm V mm VH-HD mm
A 3060 3060 3060 3060
C 3395 3448 3505 3508
D 3471 3471 3471 3471
E 3471 3471 3471 3471
H 2830 2885 2940 2943
K 1245 1295 1355 1358
L 4000 4400 4400 4365
P 1120 1170 1195 1250
Q 537 540 733 405
U 4915 5378 5378 5345
S 2600 2900 2400 – 2900 2380 – 3330
N 500 600 750 500 600 750 500 600 600
B 3200 3200 3350 3536 3536 3650 3000 – 3500 3000 – 3500 3050 – 4000
G 3395 3395 3395 3730 3730 3730 3296 – 3796 3296 – 3796 3295 – 4245
Z 5925 6150 6150 6130
Stick
Lengths HD-SL S-HD V VH-HD
m mm mm mm mm
V 2,10 8050 8300 8300 8300
2,60 7650 7900 7900 7900
3,30 7100 7350 7350 7350
W 2,10 2900 2950 2950 2950
2,60 2950 3000 3000 3000
3,30 3100 3150 3150 3150
X 2,10 12500 12500 12500 12500
2,60 12400 12400 12400 12400
3,30 12450 12450 12450 12450
