Briggs & Stratton 01653 EU - Manual (Page 37)

Generador Portátil
37
IMPORTANTE: Si la unidad no se arranca y utiliza en una
superficie plana, se pueden producir problemas de arranque y de
parada durante el funcionamiento.
2A. Para modelos equipados con la válvula del combustible
construyó en el motor, gire la válvula del combustible a la
posición "On" (Figura 27).
2B. Para modelos equipó con un tanque de arriba del
combustible, gire la válvula del combustible a la posición "On"
(Figura 28). El asidero de la válvula del combustible debe ser
vertical (señalar hacia el suelo) para el combustible para fluir.
3. Ponga en marcha el motor tal y como se explica en el
manual del propietario del motor.
NOTA: Si el motor arranca después de tirar tres veces del
arrancador pero no sigue funcionando, o si la unidad se para en
funcionamiento, asegúrese de que la unidad está en una superficie
plana y compruebe que el nivel de aceite del cigüeñal es correcto.
La unidad puede equiparse con un dispositivo de protección de
bajo nivel de aceite.
Conexion De Cargas Electricas
• Deje que el motor se estabilice y se caliente por unos
minutos después del arranque.
• Conecte y encienda las cargas eléctricas de 120 y/o
240 Voltios AC monofásicas de 60 Hz que desse.
• NO conecte cargas de 240 Voltios a tomacorrientes de
120 Voltios.
• NO conecte cargas trifásicas al generador.
• NO conecte cargas de 50 Hz al generador.
• NO SOBRECARGUE EL GENERADOR.Vea "No
Sobrecargue Generador" en la página 39.
Parado Del Motor
1. Desconecte todas las cargas eléctricas de los tomaco-
rrientes del panel del generador. NUNCA de arranque o
detenga el motor con todos los dispositivos eléctricos
conectados y encendidos.
2. Deje que el motor funcione sin cargas por algunos minutos
para estabilizar las temperaturas internas del motor y el
generador.
3. Pare el motor tal y como se explica en el manual del
propietario del motor.
4. Cierre la válvula del combustible.
RECEPTÁCULOS
El generador está equipado con uno o varios de los siguientes
enchufes hembra:
120/240 Voltios AC, 30 Amp, Receptáculo
de Seguridad
Use un tapón NEMA L14-30 con este receptáculo. Conecte un
juego de cable de 4 alambres, clasificado como 250 Voltios AC a
30 Amps (o mayor) (Figura 29). Usted puede usar el mismo cable
de 4-alambres si planea trabajar con una carga de 120 Voltios.
Este receptáculo le provee poder a cargas de 120/240 Voltios AC,
de 60 Hz, fase sencilla, que requieren hasta 6,000 vatios de
energía (6.0 kW) a 30 Amps, para 120 Voltios o 240 Voltios. La
salida está protegida por un corto-circuito de, del tipo "empuje
para reposicionar".

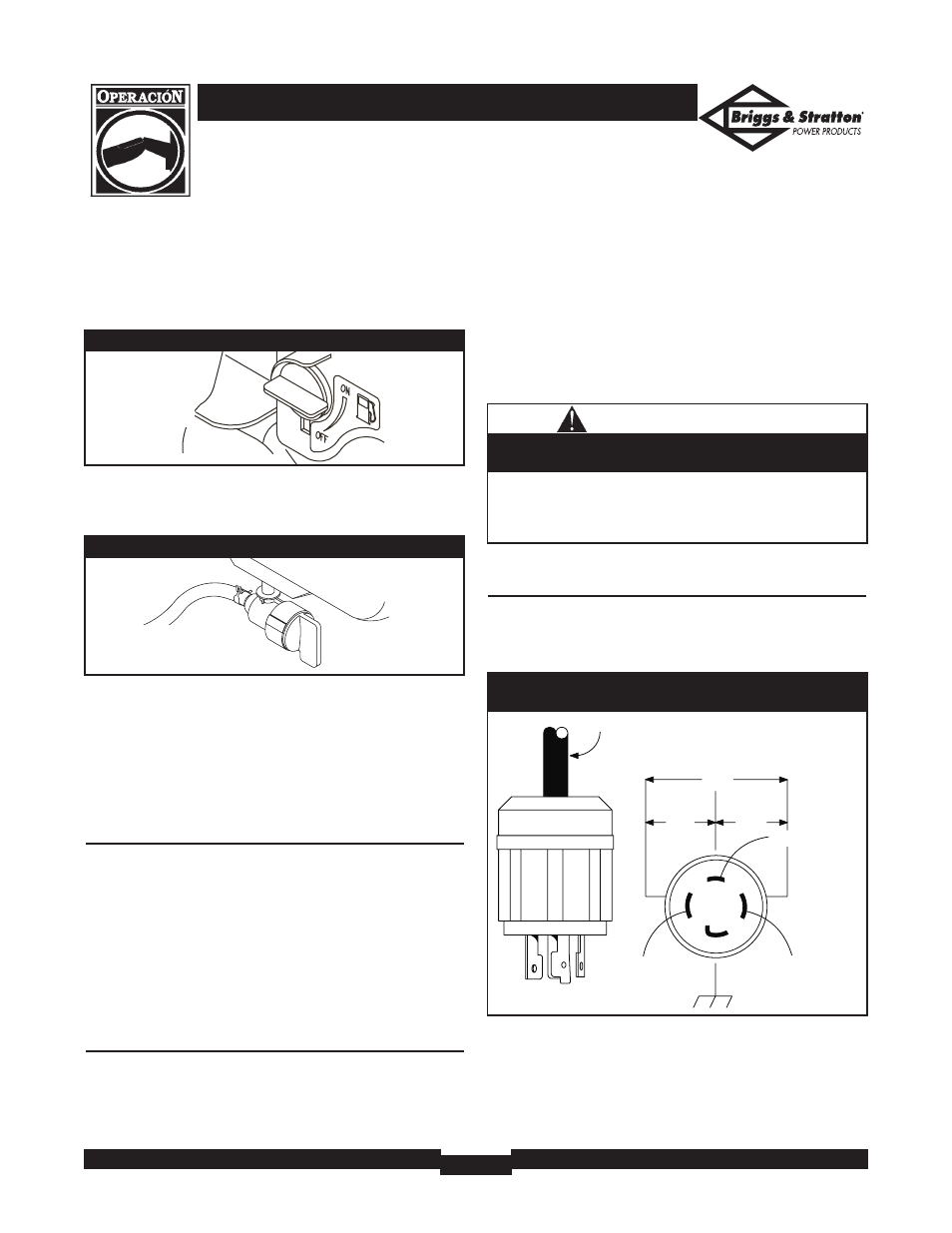

Figura 29 — 120/240 Volt AC, 30 Amp, Receptáculo de
Seguridad
Juego de Cable de 4 Alambres
240V
120V 120V
W (Neutro)
X (Cargado) Y (Cargado)
NEMA L14-30
Tierra (Verde)
Válvula del
Combustible en
posición “On”
Figura 27 — Válvula de Combustible
Válvula del Combustible
en posición “On”
Figura 28 — Válvula de Combustible
• NUNCA intente suministrar corriente a un dispositivo de amperaje
superior al que puede suministrar el generador o el enchufe hembra.
• NO sobrecargue el generador. Consulte el apartado “No Sobrecargue
Generador”.
El valor nominal que se indica en los enchufes hembra puede
ser superior a la capacidad de salida del generador.
PRECAUCIÓN
