Lavadora de Presión 2600 PSI
24
MONTAJE
IMPORTANTE: Lea totalmente el manual del propietario antes
que intente ensamblar u operar su lavador a presión.
Remueva el Lavador a Presión del
Empaque
• Remueva la bolsa con las piezas, accesorios, y las adiciones
incluidas con el lavador de presión.
• Corte dos esquinas en los extremos del cartón desde la parte
superior hasta la parte inferior, de tal manera que el pánel
pueda ser doblado en forma plana, luego quite todo el
material de embalaje.
• Ruede el lavador a presión fuera de la caja.
Contenido de la Caja
Los artículos que se encuentran en la caja son:
• Unidad principal
• Pistola rociadora
• Extensión de la lanza
• Boquilla a chorro
• Manguera de alta presión
• Manubrio
• Botella de aceite para motor
• Gafas de seguridad
• Bolsa de accesorios (incluye lo siguiente):
• Tarjeta de registro del propietario
• Juego de mantenimiento
• Manual del propietario
• Manual del motor
• Piezas para la manubrio (incluye lo siguiente):
• Perno del Soporte (2)
• Perilla Plástica (2)
• "L" Perno (2)
• Tuerca de Fijación (2)
PREPARANDO EL LAVADOR A
PRESIÓN PARA SU USO
Si usted tiene un problema al ensamblar la unidad o si hacen falta
algunas piezas o se encuentran dañadas, llame a la línea directa del
lavador a alta presión, al 1-800-743-4115. Si llamar para la ayuda,
tiene por favor el modelo, la revisión, y el número de serie de la
etiqueta de datos disponible.
A prepara su arandela de la presión para la operación,
usted necesitará a realiza estas tareas:
1.
Llene y mande en tarjeta de matrícula.
2. Conecte manubrio a unidad principal.
3. Añada aceite al motor.
4. Añada gasolina al tanque de combustible.
5. Conecte manguera a alta presión a pistola rociadora y a
bomba.
6. Conecte el suministro de agua a bomba.
7. Conecte boquilla la extensión al pistola rociadora.
Conecte el Manubrio
1. Coloque el manubrio sobre los soportes del mismo que ya
están adheridos a la unidad principal. Asegúrese de que los
orificios en el manubrio estén alineados con los orificios en
los soportes del mismo manubrio (Figura 17).
NOTA: Tal vez será necesario mover los soportes del manubrio
de un lado a otro para alinear el manubrio de tal manera que
pueda deslizarse sobre los soportes del mismo manubrio.
2.
Inserte el perno del soporte a través de los orificios desde
fuera de la unidad y sujete una perilla de plástico desde el
interior de la misma unidad. Apriete manualmente (Figura 18).
3. Inserte el "L" gancho del agujero apenas bajo la cartelera en
el izquierda de la manija (visto desde la parte posterior de la
unidad). Sostenga el gancho en lugar con los alicates y asocie
la tuerca de fijación con una llave del 7/16" (Figura 19).
Alinear
Orificios
Manubrio
Soportes del
Manubrio

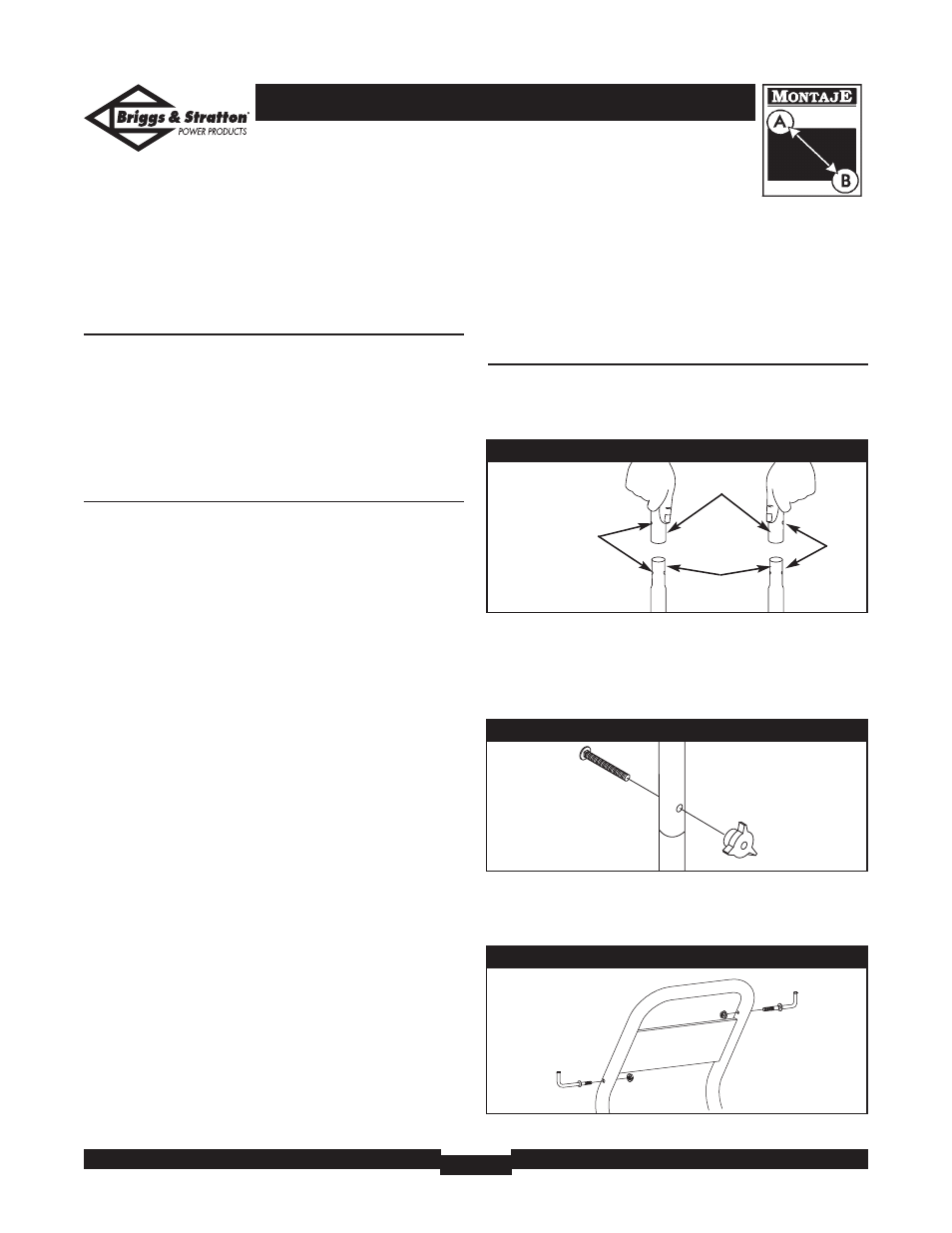

Figura 17 - Fijar el Manubrio a la Base
Figura 18 - Sujetar el Manubrio
Gancho del
Manguera
Gancho del
Pistola
Figura 19 - Fijar el “L” Perno a la Manubrio
