88

Español

Conexiones

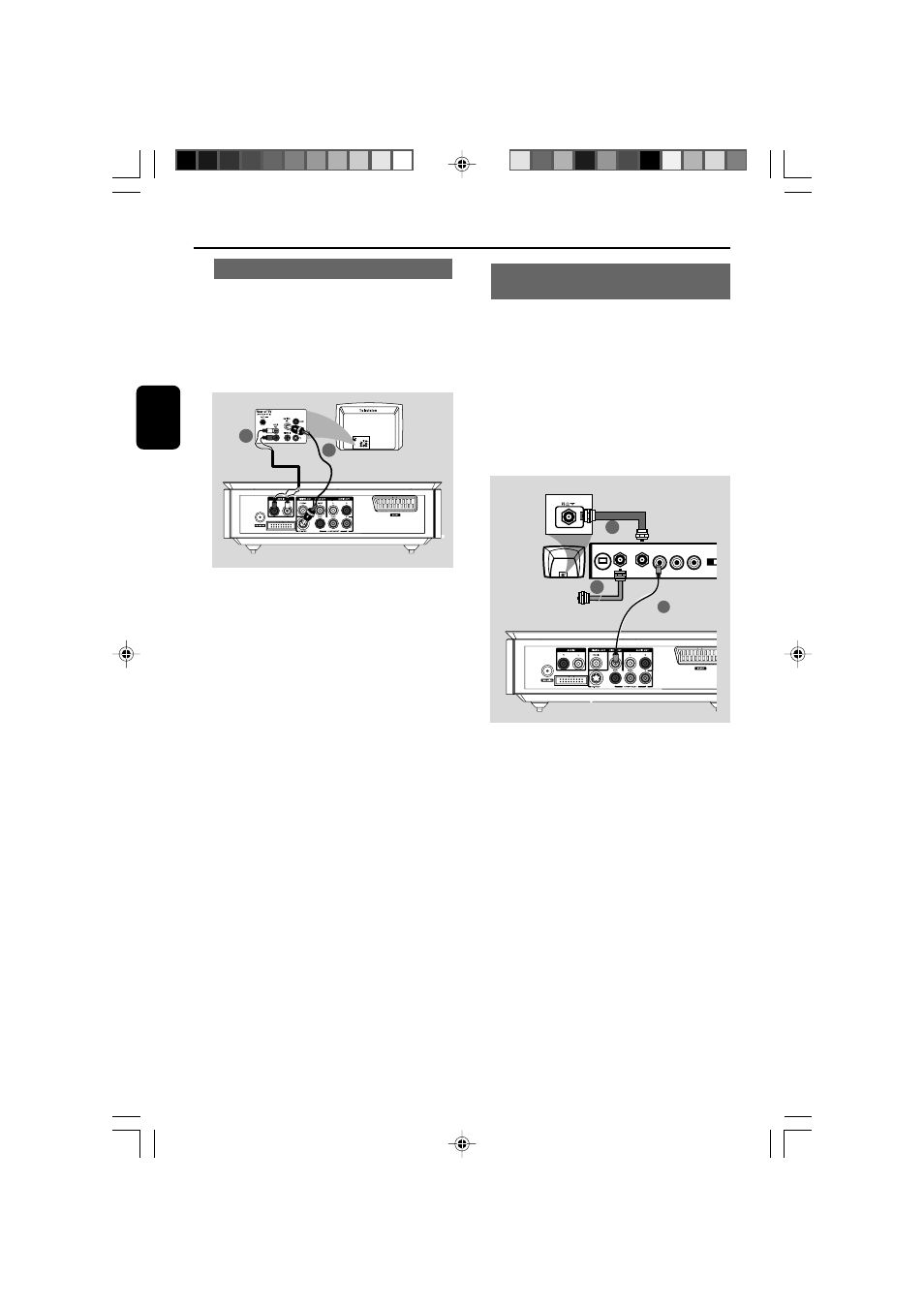

Utilización de la toma S-Video

IMPORTANTE
– Si se utiliza la toma S-VIDEO para la
reproducción de DVD, el ajuste VIDEO
OUT (salida de video) del sistema de
DVD deberá establecerse de la forma
correspondiente.

2

1

1

Utilice el cable S-vídeo (no suministrado) para
conectar la clavija S-VIDEO del sistema de
DVD a la toma de entrada de S-Vídeo (o
denominada como Y/C o S-VHS) del TV.

2

Para oír los canales de TV a través del sistema de
DVD, utilice los cables de sonido (blanco/rojo -
no suministrados) para conectar las tomas de
entrada AUX IN L/R del sistema de DVD a las
tomas de salida AUDIO OUT del televisor.

Utilización de un modulador de RF
accesorio

IMPORTANTE
– Si su televisor solamente tiene un
conector Antenna In (o etiquetado como
75 ohm o RF In), necesitará un
modulador de RF para ver la
reproducción de DVD en el televisor.
Consulte a su vendedor de electrónica o
contacte con Philips para obtener
detalles sobre la disponibilidad y el
funcionamiento del modulador de RF.

3

2

AUDIO IN

R L

VIDEO

IN

TO TV

INT IN

CH3 C

ANT IN

RF coaxial cable to TV

1

1

Utilice el cable de video compuesto (amarillo)
para conectar el conector VIDEO OUT del
sistema de DVD al conector de entrada de
vídeo del modulador de RF.

2

Use un cable coaxial RF (no suministrado) para
conectar la clavija ANTENNA OUT o TO TV del
modulador de RF a la toma de entrada de
antenna del TV.

3

Conecte la antena o la señal de TV por cable a la
clavija ANTENNA IN o RF IN en el modulador
de RF. (Probablemente ha estado conectado
previamente al TV. Desconéctelo del TV.)
