Lista de piezas
1 Parrilla de cocción 55-17-164
2
Elemento de
calentamiento
55-08-059
3 Manija de la tapa 55-07-173
4 Tapa
55-08-061
5 Placa reflectora de calor 55-08-060
6 Bisagra superior (2) 55-07-181
7 Bisagra inferior (2) 55-07-163
8 Manija lateral (2)
55-07-180
9 Cuenco de abajo 55-07-162
10 Pata de a trás (2) 55-07-161
11 Recipiente para la grasa 55-07-167
12 Pata del frente (2)
55-07-166
13
Controlador de
temperatura
55-08-061

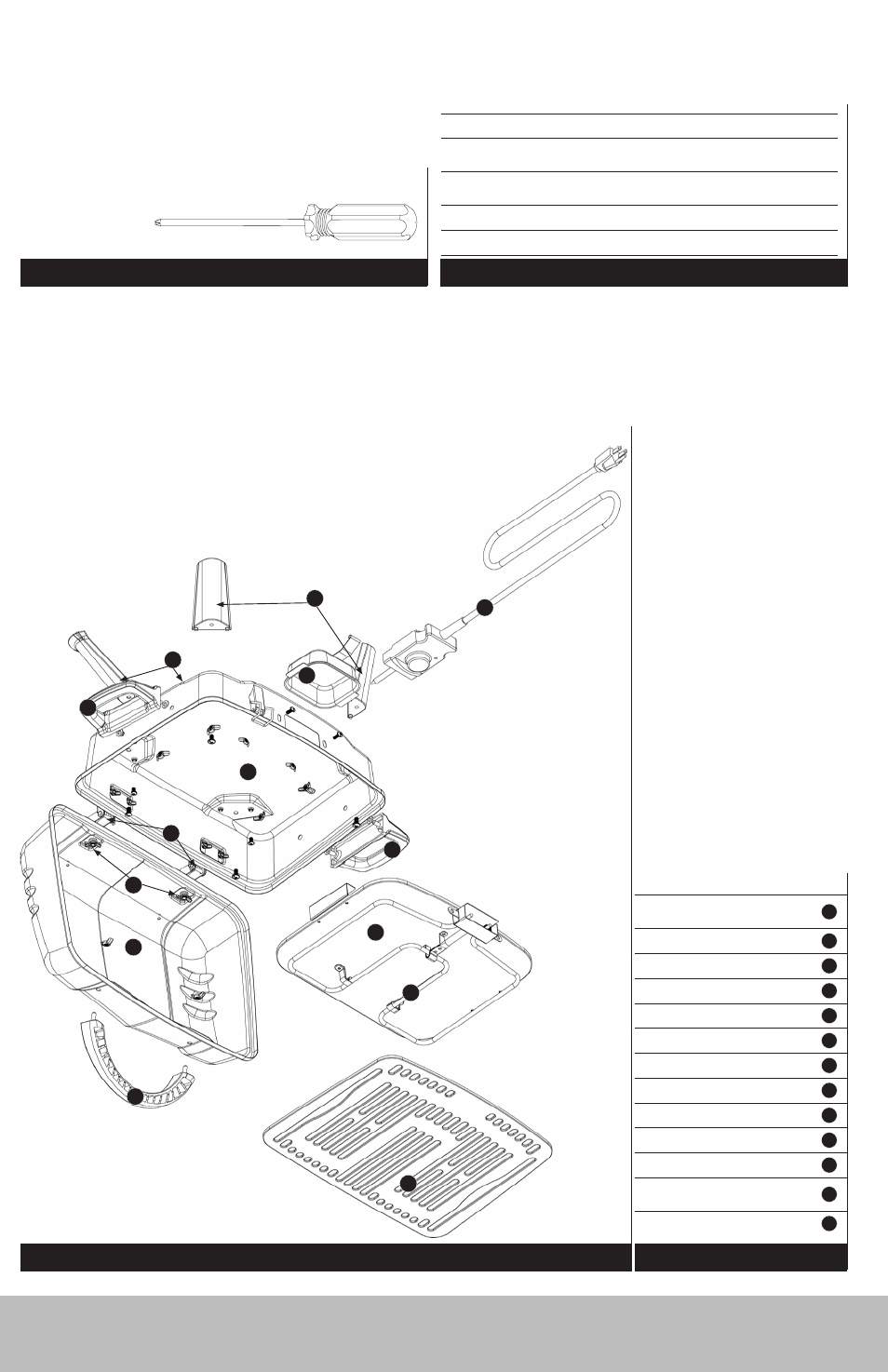

Diagrama de explosión
8
7
Elementos de ferretería
A
Tornillo Phillips de cabeza abombada, galvanizado, M5x12 4 pzs
B
Tornillo
Phillips de cabeza abombada, galvanizado, M6x12
4 pzs
C
Tuerca de
mariposa
Acero, M5 2 pzs
D
Tuerca de
mariposa
Acero, M6 6 pzs
E
Arandela Resistente al calor, ø6 4 pzs
Herramientas necesarias para el armado (incluidas)
Destornillador en cruz (Phillips) no.2
12
