Si necesita ayuda llame al 1.800.762.1142. No vuelva al lugar de compra.
página
3
Elementos de ferretería
A
Tornillo Phillips de cabeza abombada, galvanizado, M5x10 2 pzs
B
Tornillo Phillips de cabeza abombada, galvanizado, M5x12 6 pzs
C
Tuerca de
mariposa
Acero, M5 8 pzs
D
Tuerca de
mariposa
Acero, M6 2 pzs
E
Arandela Galvanizada, ø5 6 pzs
F
Arandela Galvanizada, ø6 4 pzs
G
Arandela Resistente al calor, ø6 6 pzs
H
Arandela de cierre Galvanizada, ø5 6 pzs
I
Arandela de cierre
Galvanizada, ø6
2 pzs
J
Perno de ojal Negro, ø6 x 100 1 pz
K
Pasador de
horquilla
Galvanizado, ø1,4 x 30 1 pz
Herramientas necesarias para el armado (no incluidas)
Destornillador Phillips nº 2
4
1
3
7
8
9
11
10
2
Lista de piezas
1 Rejilla de calentamiento 55-07-103
2 Manija de la tapa 55-07-095
3 Parrilla de cocción
55-07-090
4 Tapa 55-08-390
5 Rejilla para el carbón de
leña
55-07-089
6 Bisagra superior 55-07-102
7 Bisagra inferior 55-07-088
8 Manija de alambre
55-07-108
9 Regulador de aire 55-14-794
10 Cuenco de abajo 55-07-089
11 Base 55-07-086

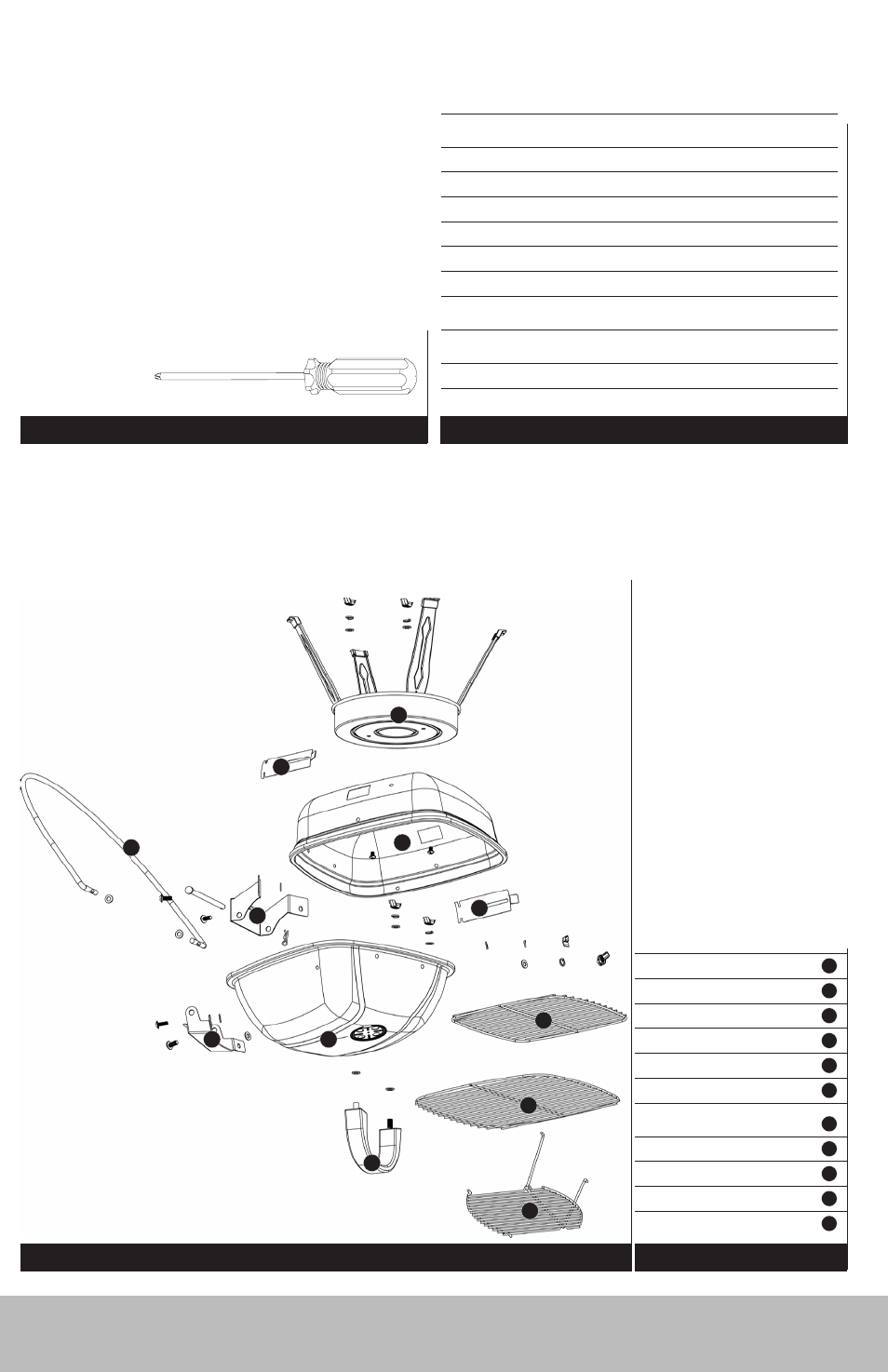

Diagrama de explosión
6
5
9
