Montaje
Su generador requiere de ciertos procedimientos de montaje
y solo estará listo para ser utilizado después de haberle
suministrado servicio con el combustible y aceite
recomendados.
Si usted tiene problemas con el montaje de su generador,
por favor llame a la línea de ayuda para generadores al
(800) 743-4115. Si llamar para la ayuda, tiene por favor el
modelo, la revisión y el número de serie de etiqueta de datos
disponible. Consulte la ubicación en la sección Controles y
características.
Desembalaje del generador
1. Coloque la caja de cartón en una superficie rígida y
plana.
2. Abra completamente la caja de cartón cortando cada
una de sus esquinas de arriba abajo.
3. Saque todo el contenido de la caja de cartón, a
excepción del generador.
4. Mantenga el generador sobre el cartón para instalar el
juego de ruedas.
El generador se entrega con:
• Manual del operario
• Cargador de flotación de la batería
• Aceite del motor
• Juego de ruedas
Instale el juego de ruedas
NOTA: Este Juego de Ruedas no ha sido diseñado para ser
usado en la carretera.
Necesitará las herramientas para instalar estos componentes:
• Llaves de 13 mm y 7/16”
• Llaves de cubo de 13 mm y 7/16”
• Alicates
• Gafas de seguridad

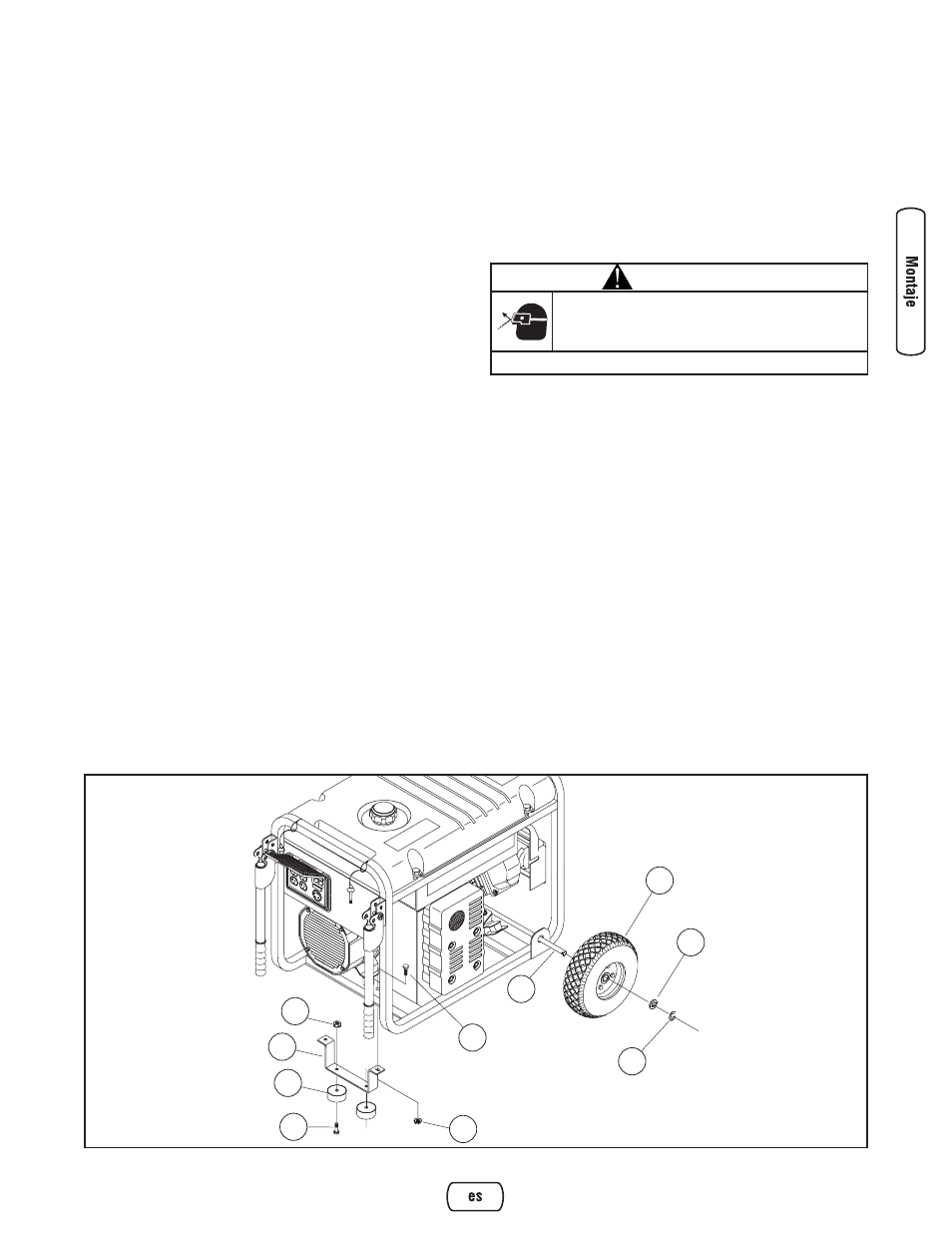

Instale el juego de ruedas conforme a las instrucciones
siguientes:
1. Dele la vuelta al generador de forma que el motor
quede arriba.
2. Introduzca el eje (A) a través de los dos soportes de
montaje.
3. Coloque una rueda (B) en cada extremo, cuando mostrado.
4. Introduzca una arandela (C) por el eje y coloque una
anilla en “e” (D) en la ranura del eje.
5. Para ello, apriete con unos alicates desde la parte
superior de la anilla en “e” hacia la parte inferior del eje.
6. Repita los pasos 4 y 5 para asegurar la segunda rueda.
7. Dele la vuelta al generador de forma que el lado del
motor quede abajo.
8. Fije los bloques amortiguadores de vibraciones (E) a la
pata de apoyo (F) con tornillos de cabeza 1/4-20 x 1"
(G) y tuercas 1/4-20 (H).
9. Extraiga los tornillos y las tuercas del bloque
amortiguador de vibraciones izquierdo de la unidad
utilizando para ello una llave de 13 mm. Utilice estos
mismos tornillos y tuercas para montar la pata de
apoyo.
10. Monte el otro lado de la pata de apoyo con un tornillo
de cabeza M8 x 20 mm (J) y una tuerca M8 (K).
11. Vuelva a colocar el generador en la posición normal de
funcionamiento (apoyado en las ruedas y la pata de apoyo).
7
Español
PRECAUCIÓN
Las anillas en “e” pueden provocar lesiones oculares.
Las anillas en “e” pueden salir disparadas durante el
montaje o el desmontaje.
• Utilice siempre protección ocular para montar o desmontar anillas en “e”.
D
G
E
F
A
B
C
H
J
K
