- 35 -
CUELLO DE
DESCARGA
PLACA DEL
SISTEMA
ELÉCTRICO
SALIDA DE
HUMOS
SUPERIOR
SALIDA DE
HUMOS
INFERIOR
RESPIRADEROS
SUPERIORES
EXPUESTOS
RESPIRADEROS SUPERIORES
OCULTOS

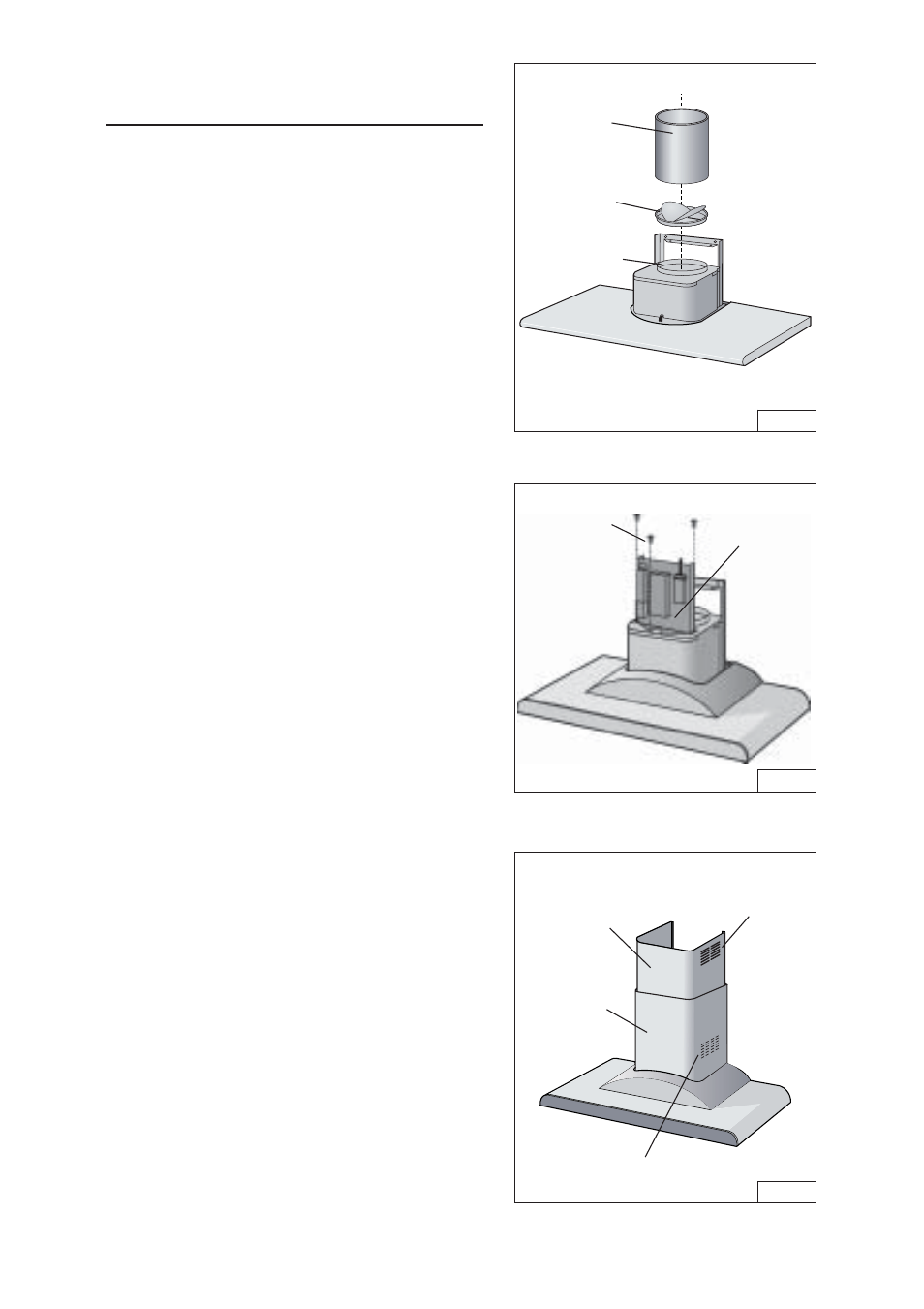

FIG. 6
FIG. 7
FIG. 5
TORNILLOS DE
3,9 x 9,5 mm
CONDUCTO
DE 6" DE
DIÁMETRO
PREPARACIÓN DE LA
CAMPANA
Nota: En campanas de acero inoxidable,
antes de llevar a cabo la instalación final,
retire cuidadosamente la película
protectora de plástico de todas las
superficies exteriores de la campana y
de las salidas de humo decorativas.
CONFIGURACIÓN CON CONDUCTO
1. Instale el cuello de descarga en el
conector de conducto de la campana
de cocina. Fig. 5
2. Conecte un conducto redondo de acero
de 6" al conector de conducto de la
campana de cocina. Fig. 5
3. El conducto tapa todas las juntas,
asegurándolas y volviéndolas
herméticas.
4. Asegure la placa del sistema eléctrico
a la campana de cocina con (3) tornillos
de montaje. Fig. 6
5. Coloque con cuidado la salida de
humos decorativa inferior en el área
empotrada de la parte superior de la
campana de cocina. Fig. 7
6. Deslice cuidadosamente la salida de
humos decorativa superior hacia abajo,
dentro de la salida de humos inferior.
Fig. 7
Nota: En techos de 8", los respiraderos
de la salida de humos superior quedan
ocultos al instalar la salida de humos
con los respiraderos abajo.
En techos de 9" , los respiraderos de la
salida de humos superior se estarán a
la vista una vez instalados.
CONECTOR DE
CONDUCTO
