MODELO QTR100FLT
99043995B
LENGÜETA

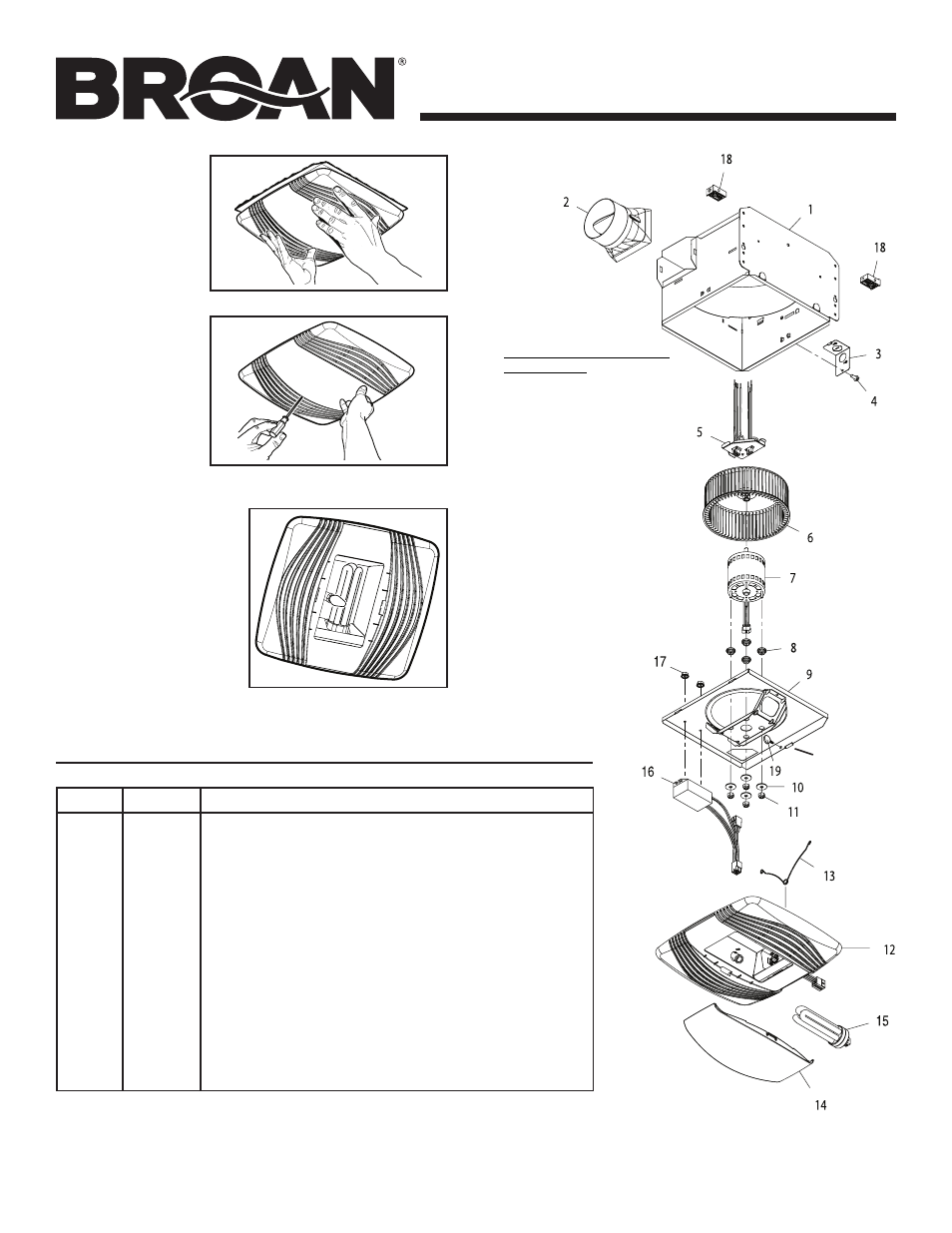

PIEZAS DE REPUESTO
Clave n. o Pieza n. o Descripción
1 97016466
2 97016449
3 98010102
4 99170245
5 97016933
6 99020284
7 99080582
8 99100491
9 97016901
10 99250959
11 99260558
* 97017566
12 97017427
13 99140199
14 99111377
15 99271358
16 97016864
17 99260423
18 99111293
19 99420665
NOTA DE SERVICIO
Para desmontar el conjunto
del ventilador:
Desenchufe el motor (7).
Saque el tornillo de mari-
posa (19) de la brida de la
placa del motor (9).
Localice la LENGÜETA
única de la placa del motor
(se encuentra junto al recep-
táculo).
Empuje hacia arriba cerca
de la lengüeta de la placa
del motor al mismo tiempo
que empuja hacia afuera el
costado de la cubierta. O
bien, introduzca un destor-
nillador de punta recta en la
ranura de la cubierta (junto
a la lengüeta) y haga girar el
destornillador.
Al hacer el pedido de una pieza de servicio se debe especificar el número de la pieza
(no el número de la clave).
8. Empuje la
rejilla contra
el cielo raso.
10. Instale las bom-
billas.
Se incluye una bombilla
fluorescente.
Compre una bombilla incan-
descente para lámpara de
noche (de 4 W).
Inserte las bombillas en sus
receptáculos. Vuelva a colocar
la lente.
9. Saque la
lente de la
lámpara.
Con cuidado, inserte
un destornillador
plano pequeño entre
la parilla y la lente
de lámpara. Haga
palanca con el destor-
nillador y saque la
lente.
Cubierta
Conector de conductor, 4 pulg.
Placa de cableado
Tornillo n. o 8-18 x 0.375
Conjunto del panel de cableado/arnés
Rodete del ventilador
Motor
Aislador (se requieren 4)
Placa del motor
Arandela n. o 8 (se requieren 4)
Tuerca hexagonal de seguridad n. o 8-32 (se requieren 4)
Conjunto del ventilador (incluyen las piezas de las claves n. o 6 a 11)
Conjunto de la rejilla (incluyen las piezas de las claves n. o 13 y 14)
Resorte de la rejilla (se requieren 2)
Lente
Bombilla fluorescente, 42 W
Conjunto de reactancia
Tuerca hexagonal n. o 8-32 (se requieren 2)
Separador (provisto 2)
Tornillo de mariposa n. o 8-18 x 0.375
